新型svc仿真特性分析

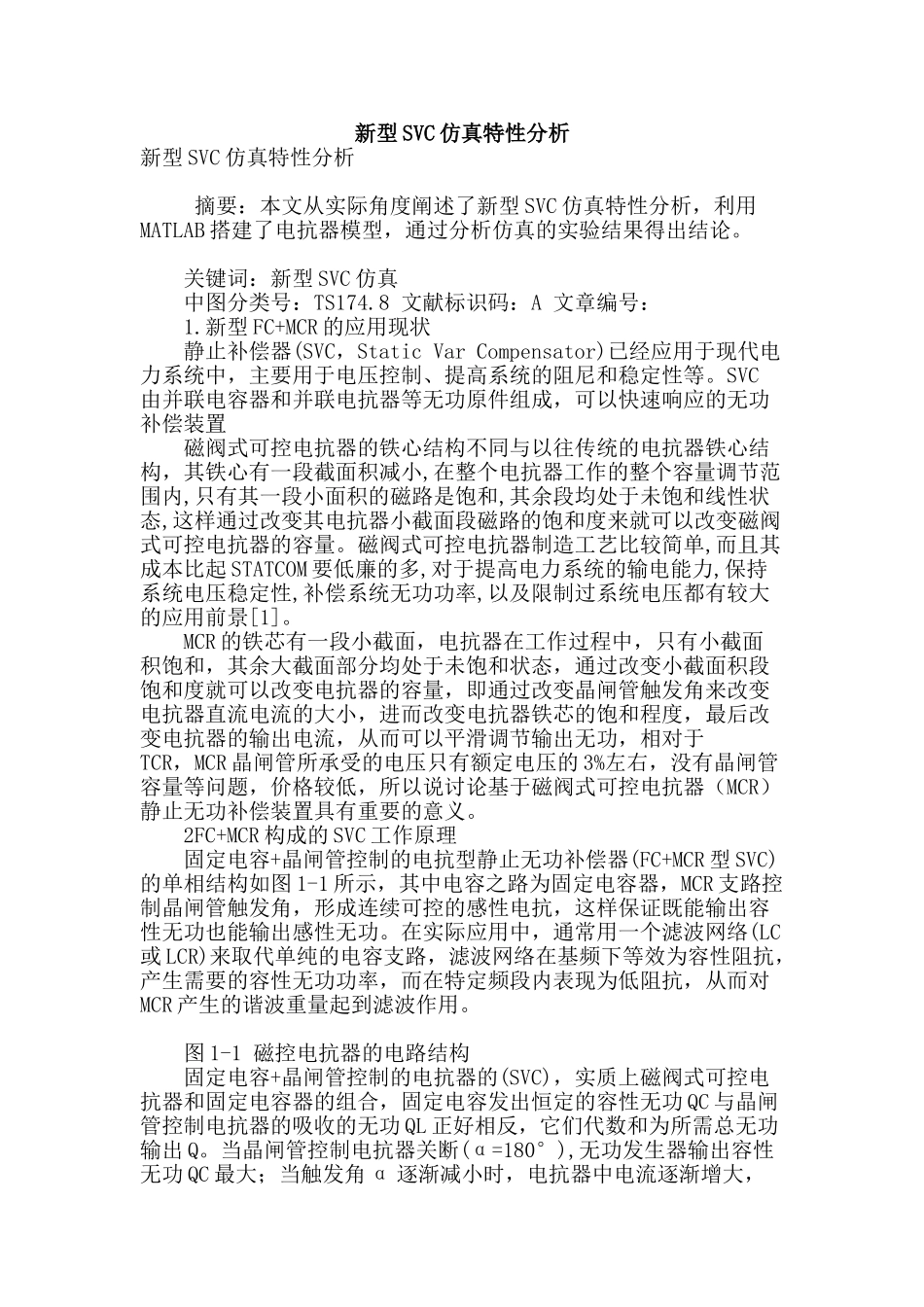

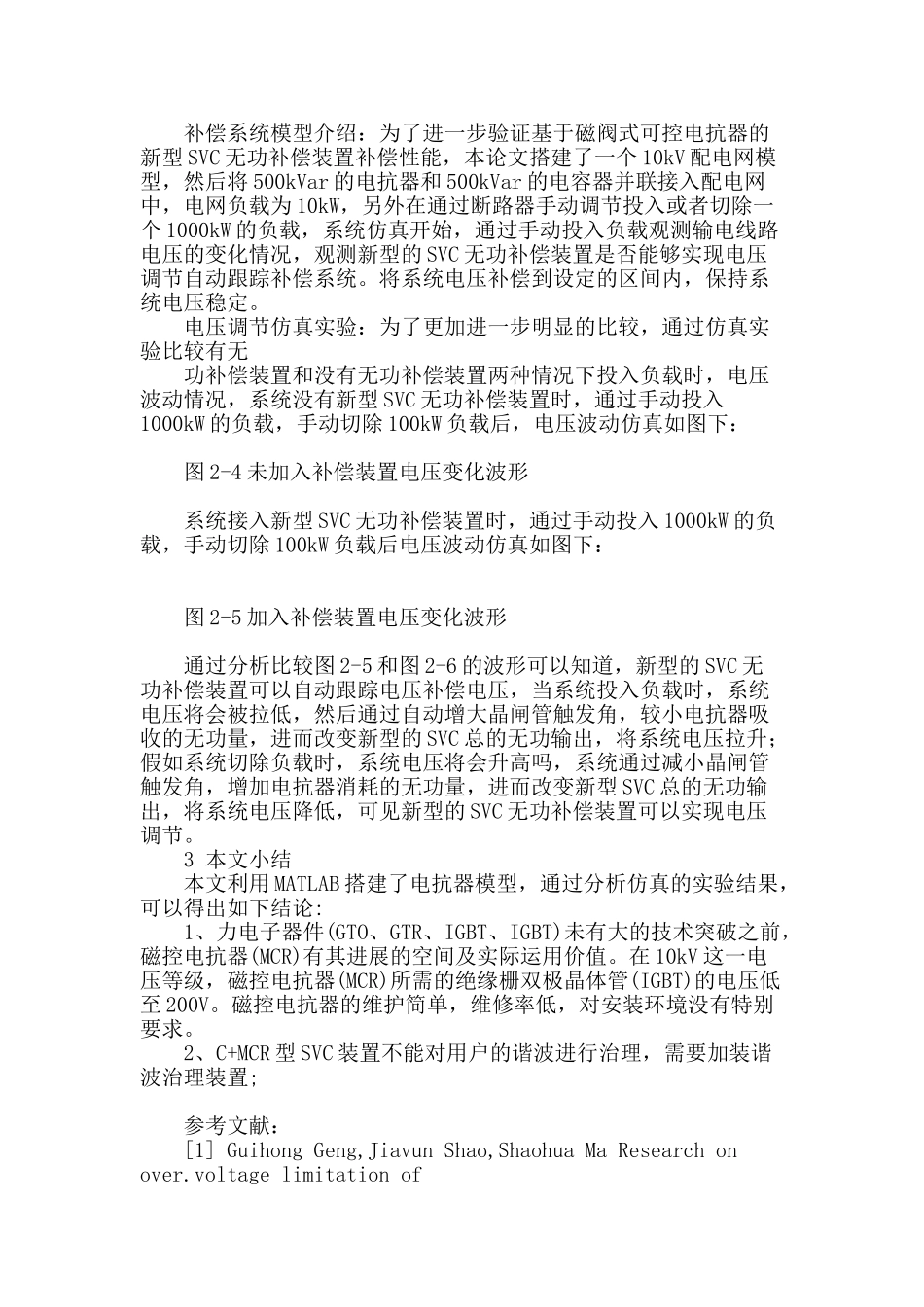

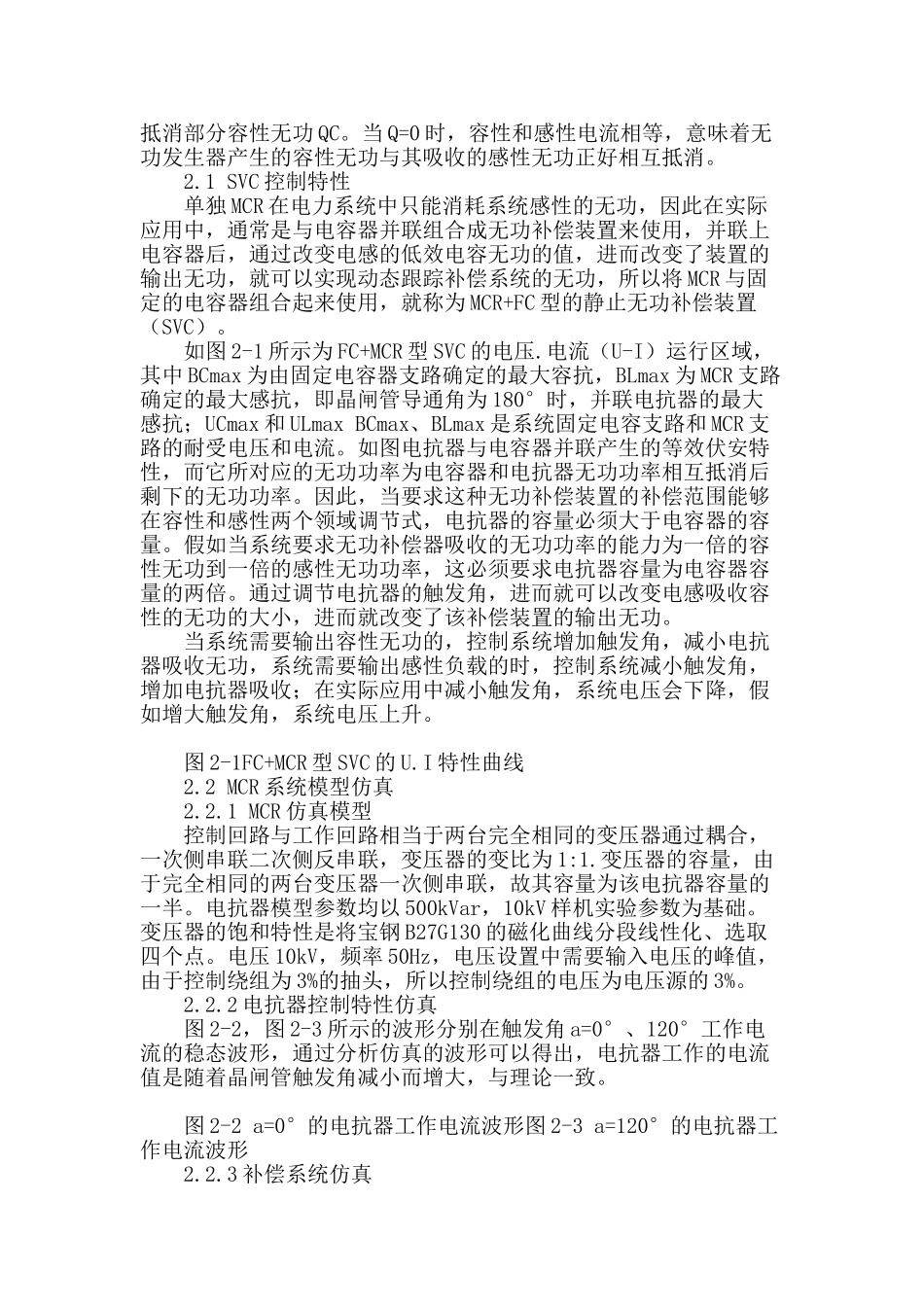

新型 SVC 仿真特性分析新型 SVC 仿真特性分析 摘要：本文从实际角度阐述了新型 SVC 仿真特性分析，利用MATLAB 搭建了电抗器模型，通过分析仿真的实验结果得出结论。 关键词：新型 SVC 仿真 中图分类号：TS174.8 文献标识码：A 文章编号： 1.新型 FC+MCR 的应用现状 静止补偿器(SVC，Static Var Compensator)已经应用于现代电力系统中，主要用于电压控制、提高系统的阻尼和稳定性等。SVC由并联电容器和并联电抗器等无功原件组成，可以快速响应的无功补偿装置 磁阀式可控电抗器的铁心结构不同与以往传统的电抗器铁心结构，其铁心有一段截面积减小,在整个电抗器工作的整个容量调节范围内,只有其一段小面积的磁路是饱和,其余段均处于未饱和线性状态,这样通过改变其电抗器小截面段磁路的饱和度来就可以改变磁阀式可控电抗器的容量。磁阀式可控电抗器制造工艺比较简单,而且其成本比起 STATCOM 要低廉的多,对于提高电力系统的输电能力,保持系统电压稳定性,补偿系统无功功率,以及限制过系统电压都有较大的应用前景[1]。 MCR 的铁芯有一段小截面，电抗器在工作过程中，只有小截面积饱和，其余大截面部分均处于未饱和状态，通过改变小截面积段饱和度就可以改变电抗器的容量，即通过改变晶闸管触发角来改变电抗器直流电流的大小，进而改变电抗器铁芯的饱和程度，最后改变电抗器的输出电流，从而可以平滑调节输出无功，相对于TCR，MCR 晶闸管所承受的电压只有额定电压的 3%左右，没有晶闸管容量等问题，价格较低，所以说讨论基于磁阀式可控电抗器（MCR）静止无功补偿装置具有重要的意义。 2FC+MCR 构成的 SVC 工作原理 固定电容+晶闸管控制的电抗型静止无功补偿器(FC+MCR 型 SVC)的单相结构如图 1-1 所示，其中电容之路为固定电容器，MCR 支路控制晶闸管触发角，形成连续可控的感性电抗，这样保证既能输出容性无功也能输出感性无功。在实际应用中，通常用一个滤波网络(LC或 LCR)来取代单纯的电容支路，滤波网络在基频下等效为容性阻抗，产生需要的容性无功功率，而在特定频段内表现为低阻抗，从而对MCR 产生的谐波重量起到滤波作用。 图 1-1 磁控电抗器的电路结构 固定电容+晶闸管控制的电抗器的(SVC)，实质上磁阀式可控电抗器和固定电容器的组合，固定电容发出恒定的容性无功 QC 与晶闸管控制电抗器的吸收的无功 QL 正好相反，它们代数和为所需总无功输出 Q。当晶闸管控制电抗器关断(α=180°),无功发生器输...
