新建铁路软土地基处理水泥粉煤灰碎石桩施工作业指导书

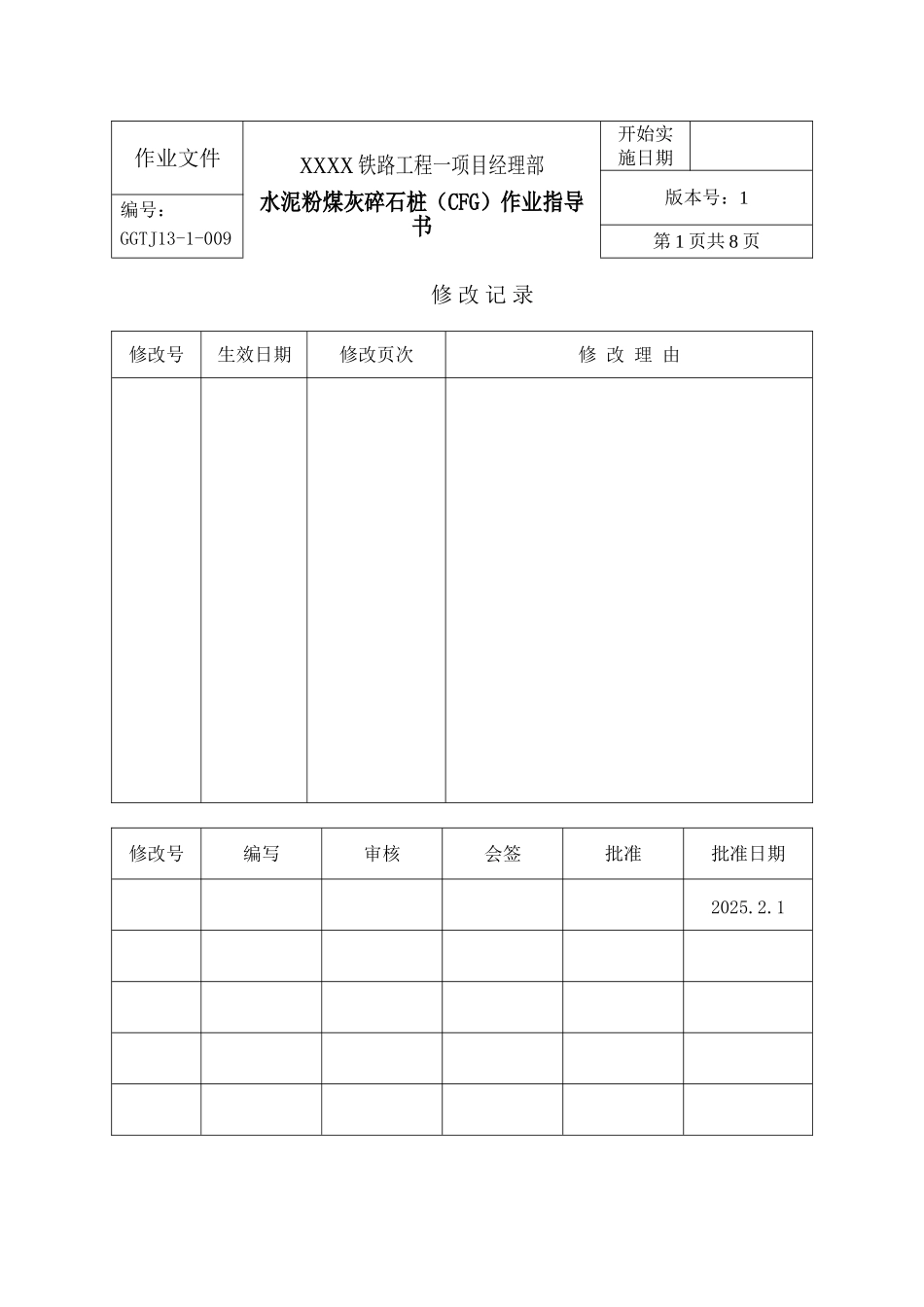

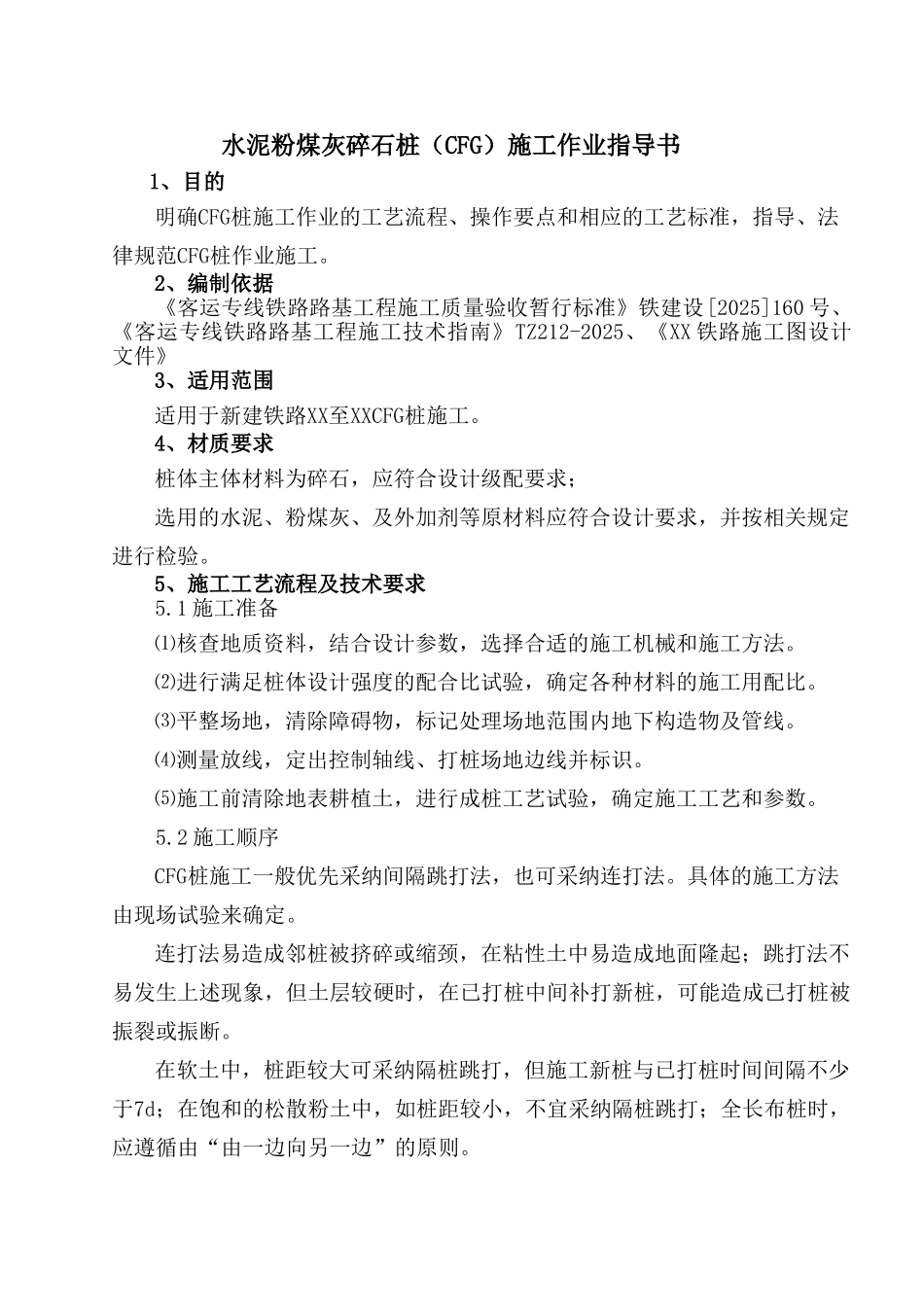

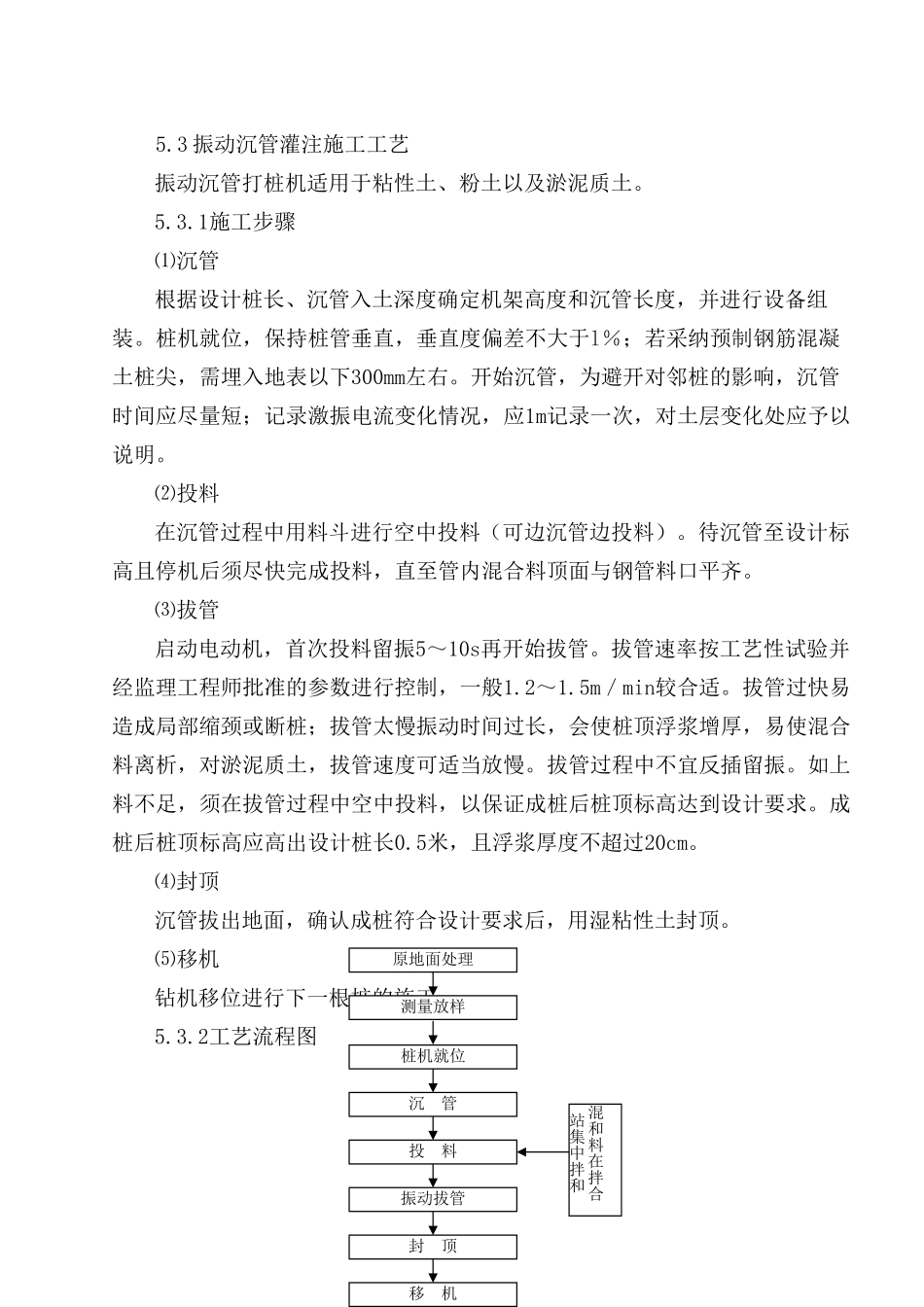

作业文件XXXX 铁路工程一项目经理部水泥粉煤灰碎石桩（CFG）作业指导书开始实施日期 版本号：1编号：GGTJ13-1-009第 1 页共 8 页修 改 记 录修改号生效日期修改页次修 改 理 由修改号编写审核会签批准批准日期2025.2.1水泥粉煤灰碎石桩（CFG）施工作业指导书1、目的明确CFG桩施工作业的工艺流程、操作要点和相应的工艺标准，指导、法律规范CFG桩作业施工。2、编制依据《客运专线铁路路基工程施工质量验收暂行标准》铁建设[2025]160 号、《客运专线铁路路基工程施工技术指南》TZ212-2025、《XX 铁路施工图设计文件》3、适用范围适用于新建铁路XX至XXCFG桩施工。4、材质要求桩体主体材料为碎石，应符合设计级配要求；选用的水泥、粉煤灰、及外加剂等原材料应符合设计要求，并按相关规定进行检验。5、施工工艺流程及技术要求5.1 施工准备⑴核查地质资料，结合设计参数，选择合适的施工机械和施工方法。⑵进行满足桩体设计强度的配合比试验，确定各种材料的施工用配比。⑶平整场地，清除障碍物，标记处理场地范围内地下构造物及管线。⑷测量放线，定出控制轴线、打桩场地边线并标识。⑸施工前清除地表耕植土，进行成桩工艺试验，确定施工工艺和参数。5.2 施工顺序CFG桩施工一般优先采纳间隔跳打法，也可采纳连打法。具体的施工方法由现场试验来确定。连打法易造成邻桩被挤碎或缩颈，在粘性土中易造成地面隆起；跳打法不易发生上述现象，但土层较硬时，在已打桩中间补打新桩，可能造成已打桩被振裂或振断。在软土中，桩距较大可采纳隔桩跳打，但施工新桩与已打桩时间间隔不少于7d；在饱和的松散粉土中，如桩距较小，不宜采纳隔桩跳打；全长布桩时，应遵循由“由一边向另一边”的原则。5.3 振动沉管灌注施工工艺振动沉管打桩机适用于粘性土、粉土以及淤泥质土。5.3.1施工步骤⑴沉管根据设计桩长、沉管入土深度确定机架高度和沉管长度，并进行设备组装。桩机就位，保持桩管垂直，垂直度偏差不大于l％；若采纳预制钢筋混凝土桩尖，需埋入地表以下300mm左右。开始沉管，为避开对邻桩的影响，沉管时间应尽量短；记录激振电流变化情况，应1m记录一次，对土层变化处应予以说明。⑵投料在沉管过程中用料斗进行空中投料（可边沉管边投料）。待沉管至设计标高且停机后须尽快完成投料，直至管内混合料顶面与钢管料口平齐。⑶拔管启动电动机，首次投料留振5～10s再开始拔管。拔管速率按工艺性试验并经监理工程师批准的参数进行控制，一般1.2～1.5m...
