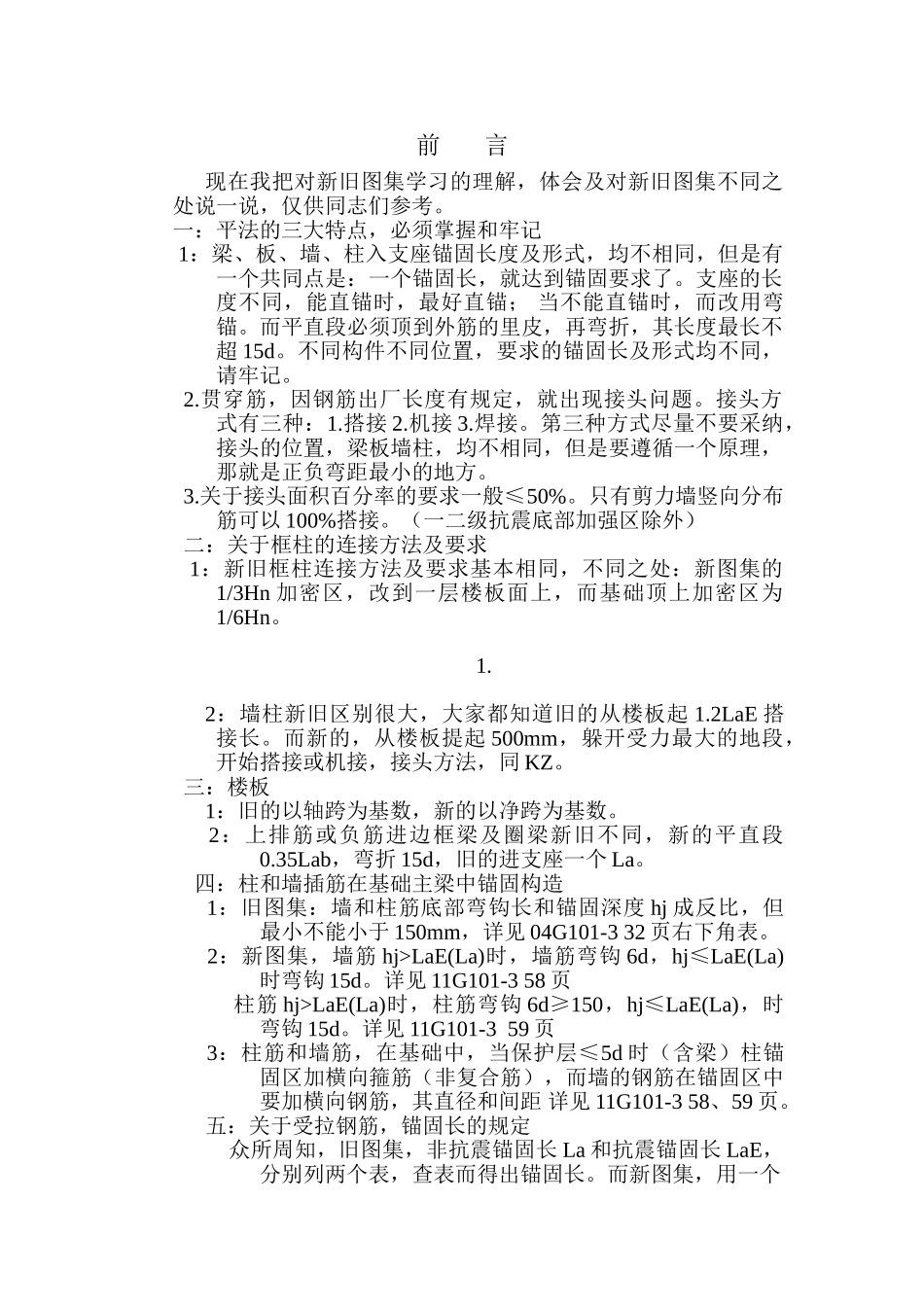

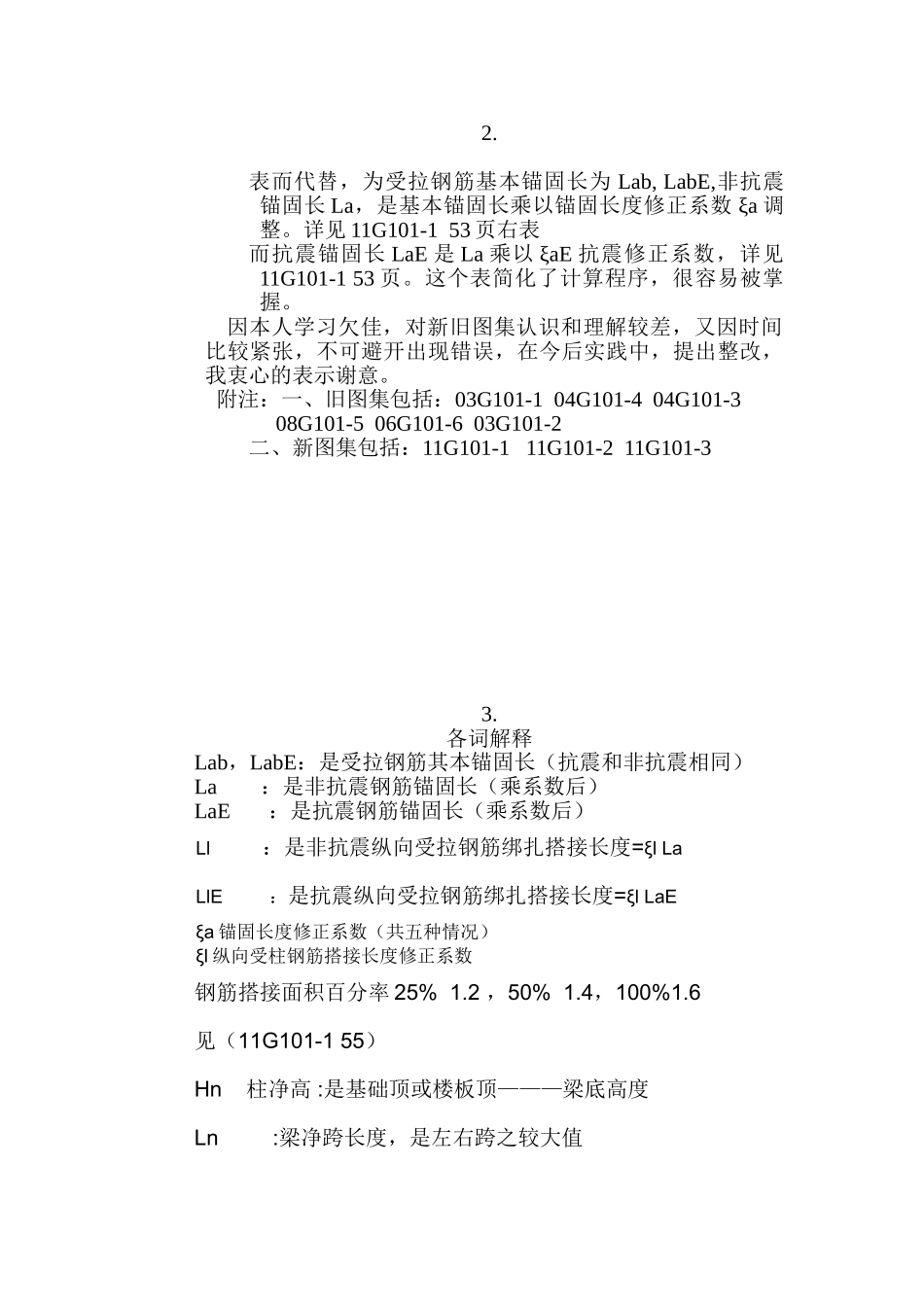

前 言现在我把对新旧图集学习的理解，体会及对新旧图集不同之处说一说，仅供同志们参考。一：平法的三大特点，必须掌握和牢记 1：梁、板、墙、柱入支座锚固长度及形式，均不相同，但是有一个共同点是：一个锚固长，就达到锚固要求了。支座的长度不同，能直锚时，最好直锚； 当不能直锚时，而改用弯锚。而平直段必须顶到外筋的里皮，再弯折，其长度最长不超 15d。不同构件不同位置，要求的锚固长及形式均不同，请牢记。2.贯穿筋，因钢筋出厂长度有规定，就出现接头问题。接头方式有三种：1.搭接 2.机接 3.焊接。第三种方式尽量不要采纳，接头的位置，梁板墙柱，均不相同，但是要遵循一个原理，那就是正负弯距最小的地方。3.关于接头面积百分率的要求一般≤50%。只有剪力墙竖向分布筋可以 100%搭接。（一二级抗震底部加强区除外）二：关于框柱的连接方法及要求 1：新旧框柱连接方法及要求基本相同，不同之处：新图集的1/3Hn 加密区，改到一层楼板面上，而基础顶上加密区为1/6Hn。 1.2：墙柱新旧区别很大，大家都知道旧的从楼板起 1.2LaE 搭接长。而新的，从楼板提起 500mm，躲开受力最大的地段，开始搭接或机接，接头方法，同 KZ。三：楼板 1：旧的以轴跨为基数，新的以净跨为基数。 2：上排筋或负筋进边框梁及圈梁新旧不同，新的平直段0.35Lab，弯折 15d，旧的进支座一个 La。四：柱和墙插筋在基础主梁中锚固构造 1：旧图集：墙和柱筋底部弯钩长和锚固深度 hj 成反比，但最小不能小于 150mm，详见 04G101-3 32 页右下角表。 2：新图集，墙筋 hj>LaE(La)时，墙筋弯钩 6d，hj≤LaE(La)时弯钩 15d。详见 11G101-3 58 页 柱筋 hj>LaE(La)时，柱筋弯钩 6d≥150，hj≤LaE(La)，时弯钩 15d。详见 11G101-3 59 页 3：柱筋和墙筋，在基础中，当保护层≤5d 时（含梁）柱锚固区加横向箍筋（非复合筋），而墙的钢筋在锚固区中要加横向钢筋，其直径和间距 详见 11G101-3 58、59 页。 五：关于受拉钢筋，锚固长的规定 众所周知，旧图集，非抗震锚固长 La 和抗震锚固长 LaE，分别列两个表，查表而得出锚固长。而新图集，用一个2.表而代替，为受拉钢筋基本锚固长为 Lab, LabE,非抗震锚固长 La，是基本锚固长乘以锚固长度修正系数 ξa 调整。详见 11G101-1 53 页右表而抗震锚固长 LaE 是 La 乘以 ξaE 抗震修正系数，详见11G101-1 53 页。这个表简化了计算程序，很容易被掌握。 因本人学习欠佳，...
