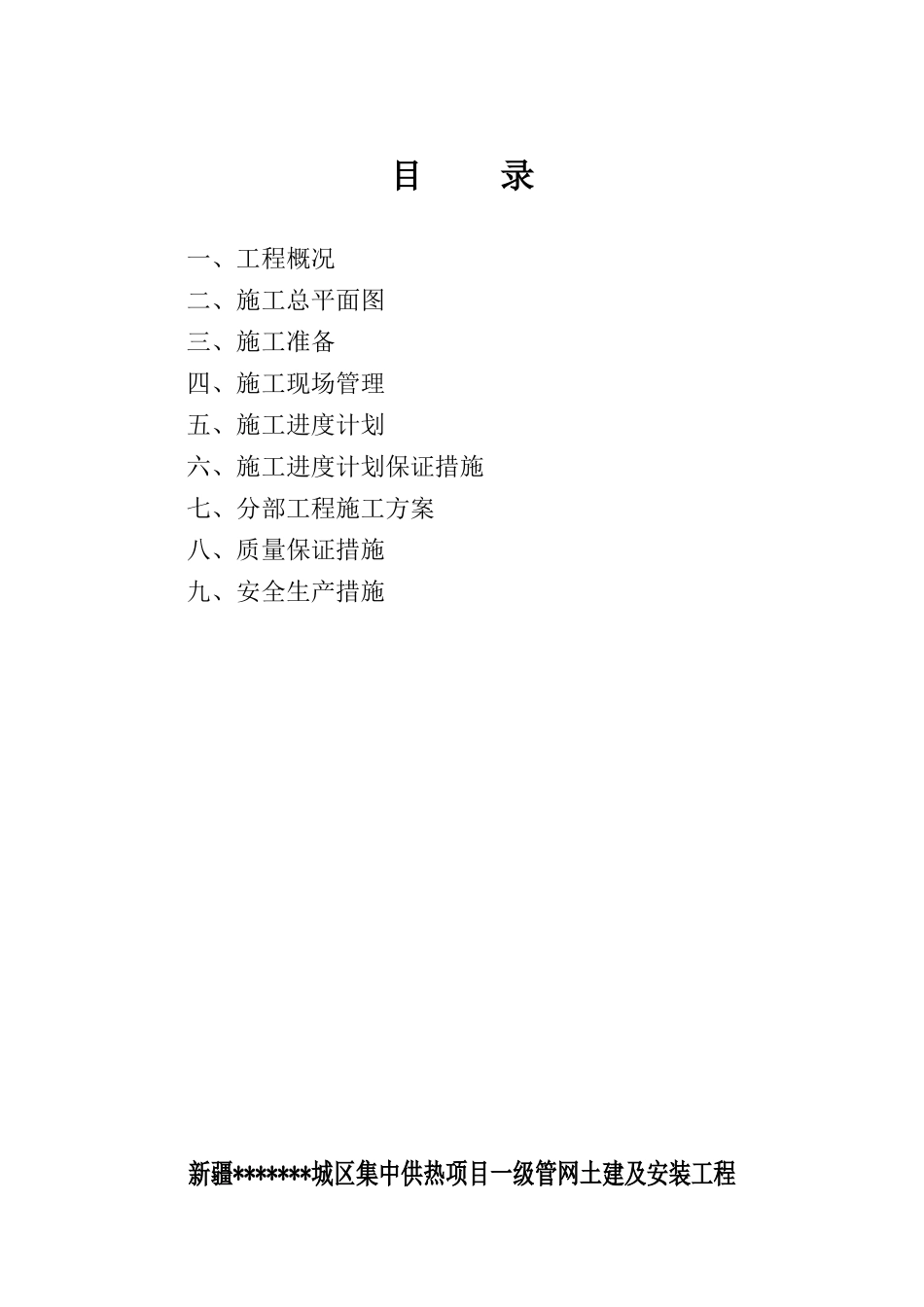

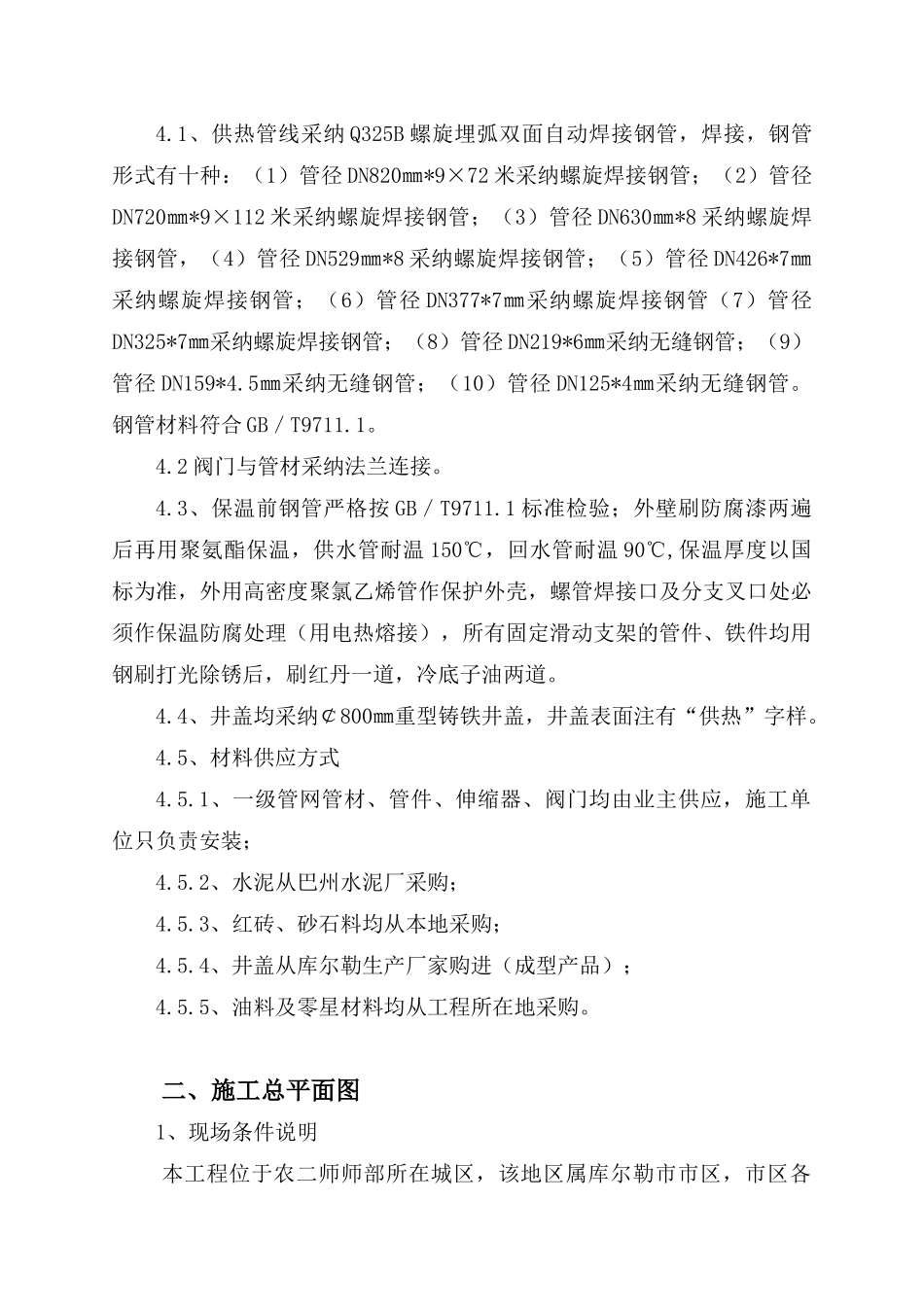

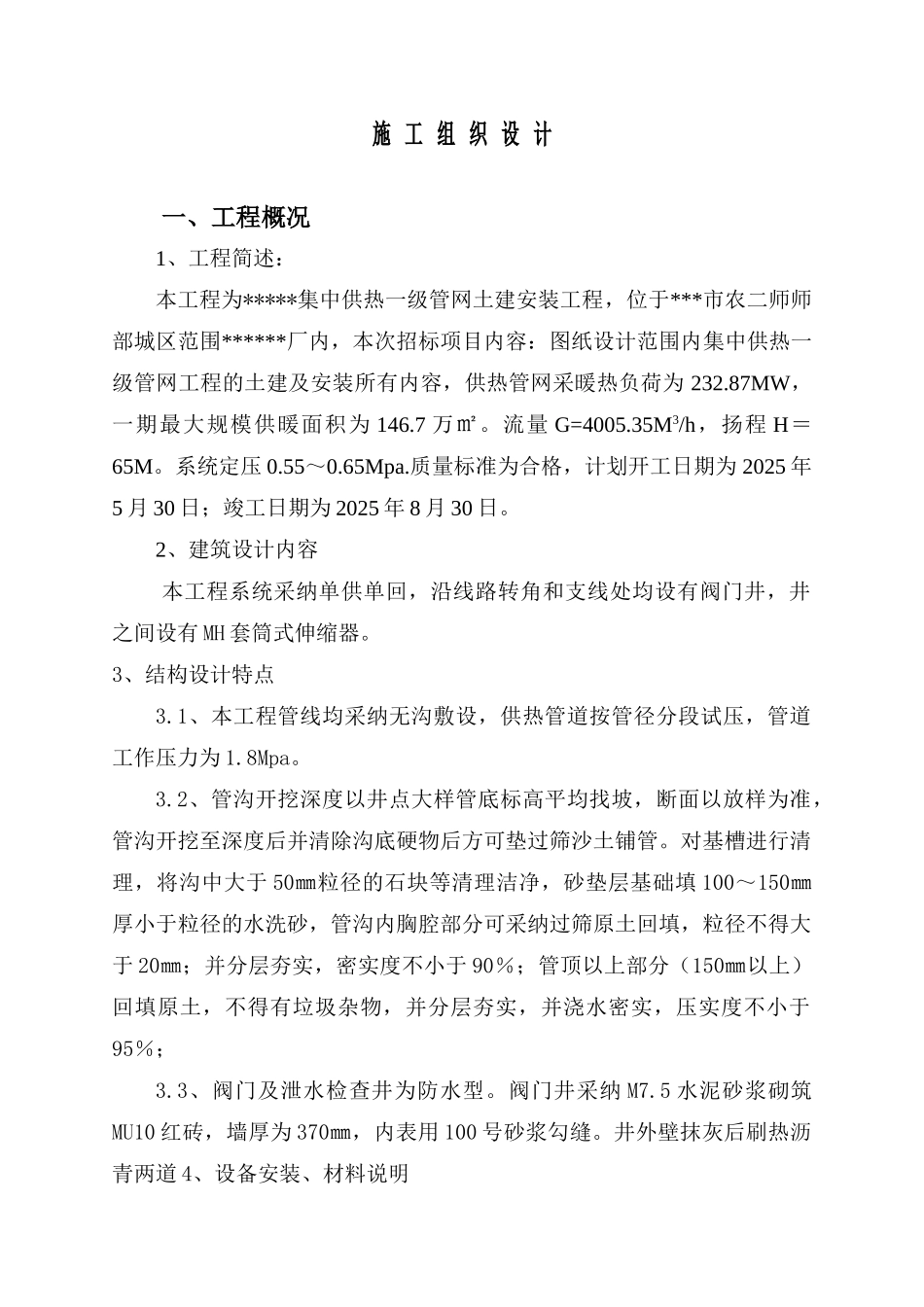

目 录一、工程概况二、施工总平面图三、施工准备四、施工现场管理五、施工进度计划六、施工进度计划保证措施七、分部工程施工方案八、质量保证措施九、安全生产措施新疆*******城区集中供热项目一级管网土建及安装工程施 工 组 织 设 计一、工程概况1、工程简述：本工程为*****集中供热一级管网土建安装工程，位于***市农二师师部城区范围******厂内，本次招标项目内容：图纸设计范围内集中供热一级管网工程的土建及安装所有内容，供热管网采暖热负荷为 232.87MW，一期最大规模供暖面积为 146.7 万㎡。流量 G=4005.35M3/h，扬程 H＝65M。系统定压 0.55～0.65Mpa.质量标准为合格，计划开工日期为 2025 年5 月 30 日；竣工日期为 2025 年 8 月 30 日。2、建筑设计内容 本工程系统采纳单供单回，沿线路转角和支线处均设有阀门井，井之间设有 MH 套筒式伸缩器。3、结构设计特点3.1、本工程管线均采纳无沟敷设，供热管道按管径分段试压，管道工作压力为 1.8Mpa。3.2、管沟开挖深度以井点大样管底标高平均找坡，断面以放样为准，管沟开挖至深度后并清除沟底硬物后方可垫过筛沙土铺管。对基槽进行清理，将沟中大于 50㎜粒径的石块等清理洁净，砂垫层基础填 100～150㎜厚小于粒径的水洗砂，管沟内胸腔部分可采纳过筛原土回填，粒径不得大于 20㎜；并分层夯实，密实度不小于 90％；管顶以上部分（150㎜以上）回填原土，不得有垃圾杂物，并分层夯实，并浇水密实，压实度不小于95％；3.3、阀门及泄水检查井为防水型。阀门井采纳 M7.5 水泥砂浆砌筑MU10 红砖，墙厚为 370㎜，内表用 100 号砂浆勾缝。井外壁抹灰后刷热沥青两道 4、设备安装、材料说明4.1、供热管线采纳 Q325B 螺旋埋弧双面自动焊接钢管，焊接，钢管形式有十种：（1）管径 DN820㎜*9×72 米采纳螺旋焊接钢管；（2）管径DN720㎜*9×112 米采纳螺旋焊接钢管；（3）管径 DN630㎜*8 采纳螺旋焊接钢管，（4）管径 DN529㎜*8 采纳螺旋焊接钢管；（5）管径 DN426*7㎜采纳螺旋焊接钢管；（6）管径 DN377*7㎜采纳螺旋焊接钢管（7）管径DN325*7㎜采纳螺旋焊接钢管；（8）管径 DN219*6㎜采纳无缝钢管；（9）管径 DN159*4.5㎜采纳无缝钢管；（10）管径 DN125*4㎜采纳无缝钢管。钢管材料符合 GB／T9711.1。4.2 阀门与管材采纳法兰连接。4.3、保温前钢管严格按 GB／T9711.1 标准检验；外壁刷防腐漆两遍后再用聚氨酯保温，供水管耐温 150℃，回水管耐...
