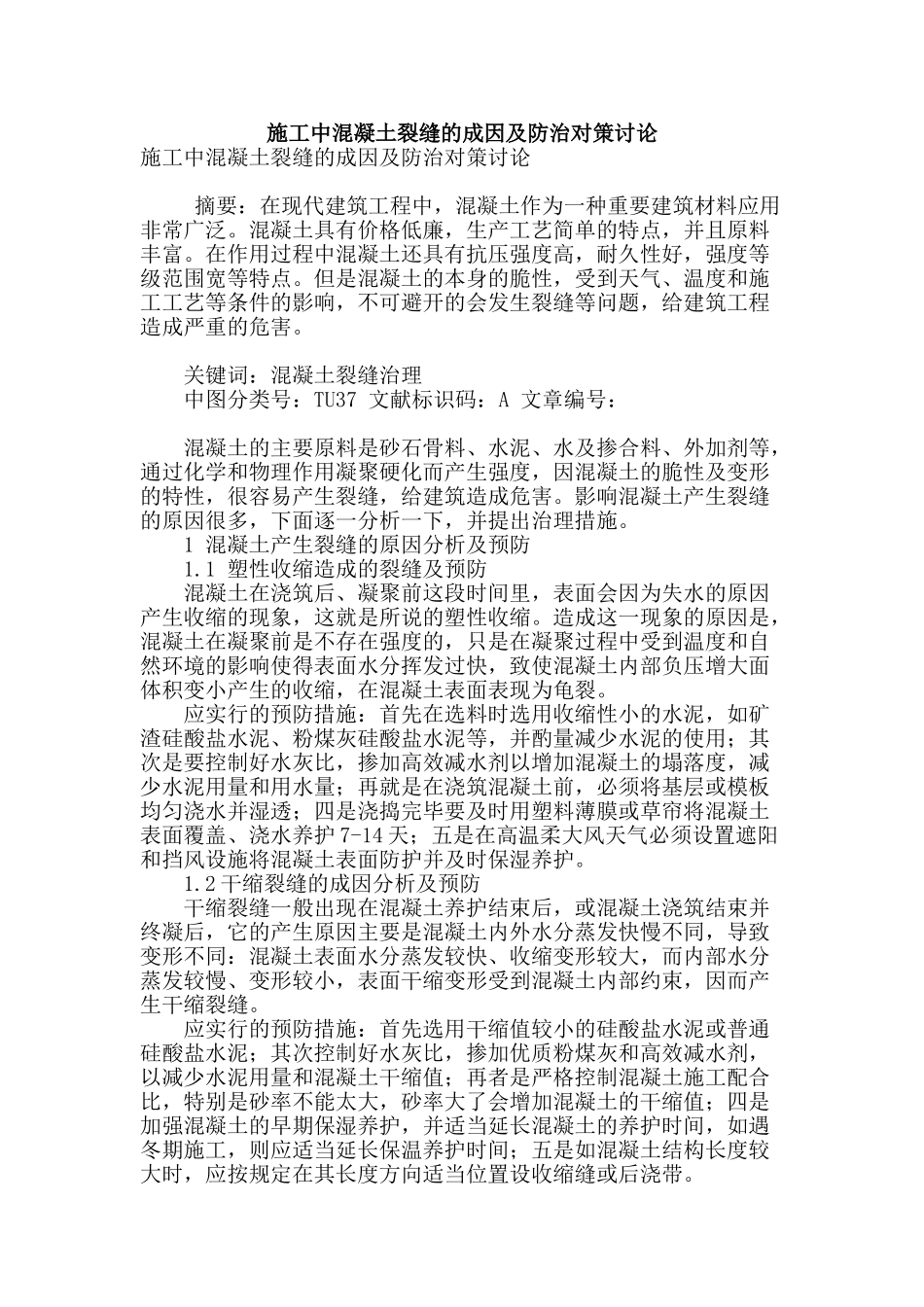

施工中混凝土裂缝的成因及防治对策讨论施工中混凝土裂缝的成因及防治对策讨论 摘要：在现代建筑工程中，混凝土作为一种重要建筑材料应用非常广泛。混凝土具有价格低廉，生产工艺简单的特点，并且原料丰富。在作用过程中混凝土还具有抗压强度高，耐久性好，强度等级范围宽等特点。但是混凝土的本身的脆性，受到天气、温度和施工工艺等条件的影响，不可避开的会发生裂缝等问题，给建筑工程造成严重的危害。 关键词：混凝土裂缝治理 中图分类号：TU37 文献标识码：A 文章编号： 混凝土的主要原料是砂石骨料、水泥、水及掺合料、外加剂等，通过化学和物理作用凝聚硬化而产生强度，因混凝土的脆性及变形的特性，很容易产生裂缝，给建筑造成危害。影响混凝土产生裂缝的原因很多，下面逐一分析一下，并提出治理措施。 1 混凝土产生裂缝的原因分析及预防 1.1 塑性收缩造成的裂缝及预防 混凝土在浇筑后、凝聚前这段时间里，表面会因为失水的原因产生收缩的现象，这就是所说的塑性收缩。造成这一现象的原因是，混凝土在凝聚前是不存在强度的，只是在凝聚过程中受到温度和自然环境的影响使得表面水分挥发过快，致使混凝土内部负压增大面体积变小产生的收缩，在混凝土表面表现为龟裂。 应实行的预防措施：首先在选料时选用收缩性小的水泥，如矿渣硅酸盐水泥、粉煤灰硅酸盐水泥等，并酌量减少水泥的使用；其次是要控制好水灰比，掺加高效减水剂以增加混凝土的塌落度，减少水泥用量和用水量；再就是在浇筑混凝土前，必须将基层或模板均匀浇水并湿透；四是浇捣完毕要及时用塑料薄膜或草帘将混凝土表面覆盖、浇水养护 7-14 天；五是在高温柔大风天气必须设置遮阳和挡风设施将混凝土表面防护并及时保湿养护。 1.2 干缩裂缝的成因分析及预防 干缩裂缝一般出现在混凝土养护结束后，或混凝土浇筑结束并终凝后，它的产生原因主要是混凝土内外水分蒸发快慢不同，导致变形不同：混凝土表面水分蒸发较快、收缩变形较大，而内部水分蒸发较慢、变形较小，表面干缩变形受到混凝土内部约束，因而产生干缩裂缝。 应实行的预防措施：首先选用干缩值较小的硅酸盐水泥或普通硅酸盐水泥；其次控制好水灰比，掺加优质粉煤灰和高效减水剂，以减少水泥用量和混凝土干缩值；再者是严格控制混凝土施工配合比，特别是砂率不能太大，砂率大了会增加混凝土的干缩值；四是加强混凝土的早期保湿养护，并适当延长混凝土的养护时间，如遇冬期施工，则应适当延长保温养护时间；...
