旋挖钻灌注桩施工作业指导书

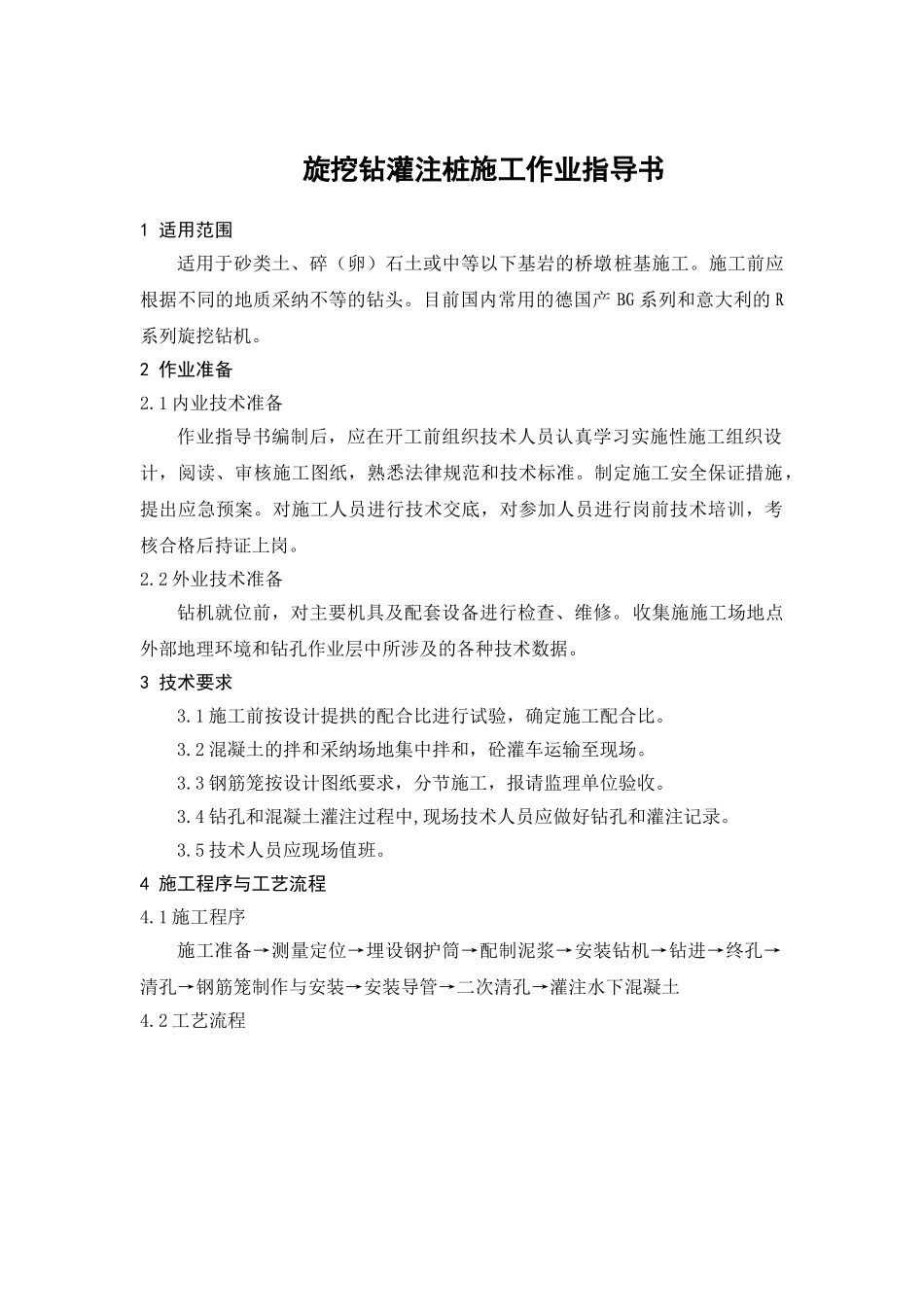

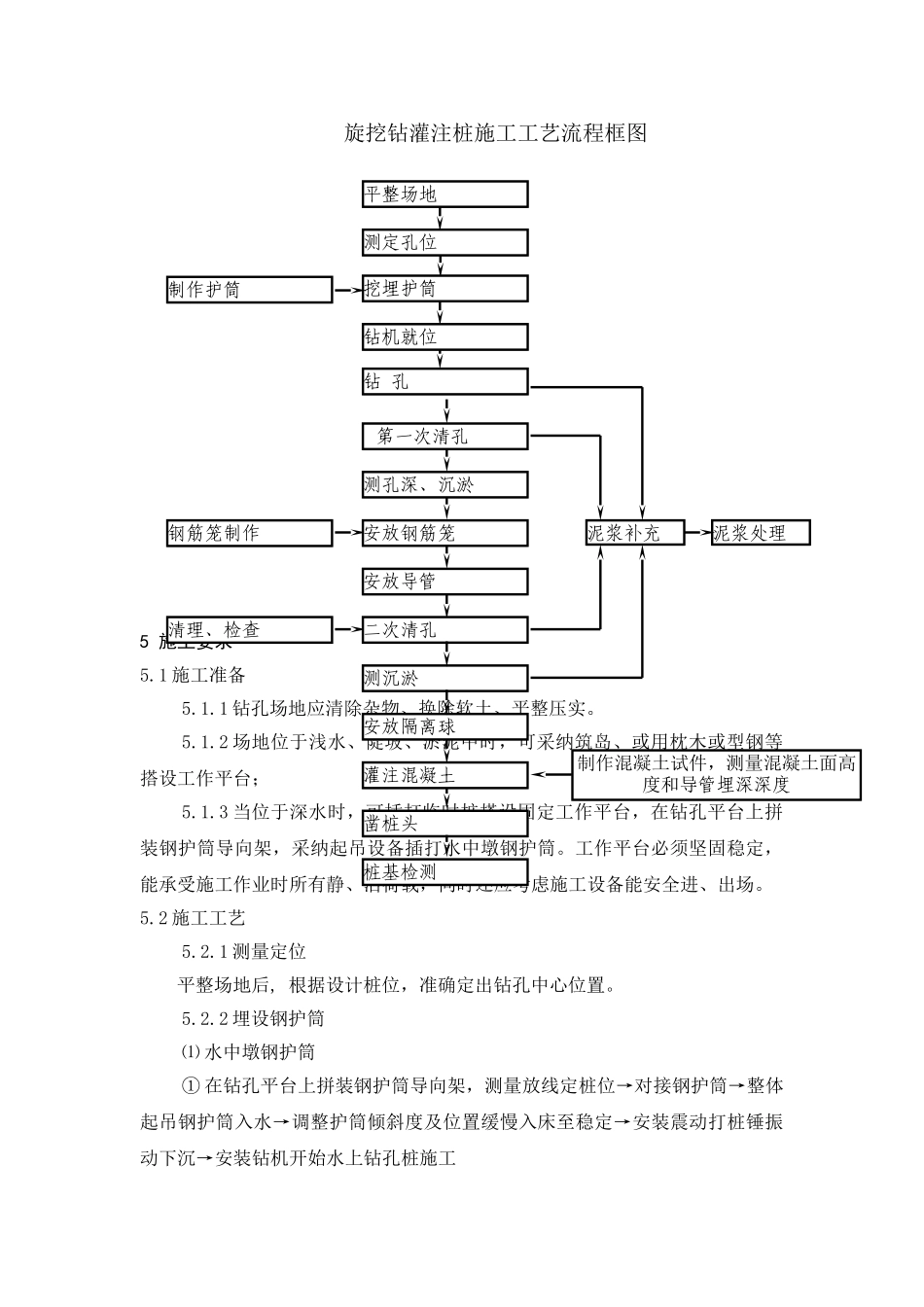

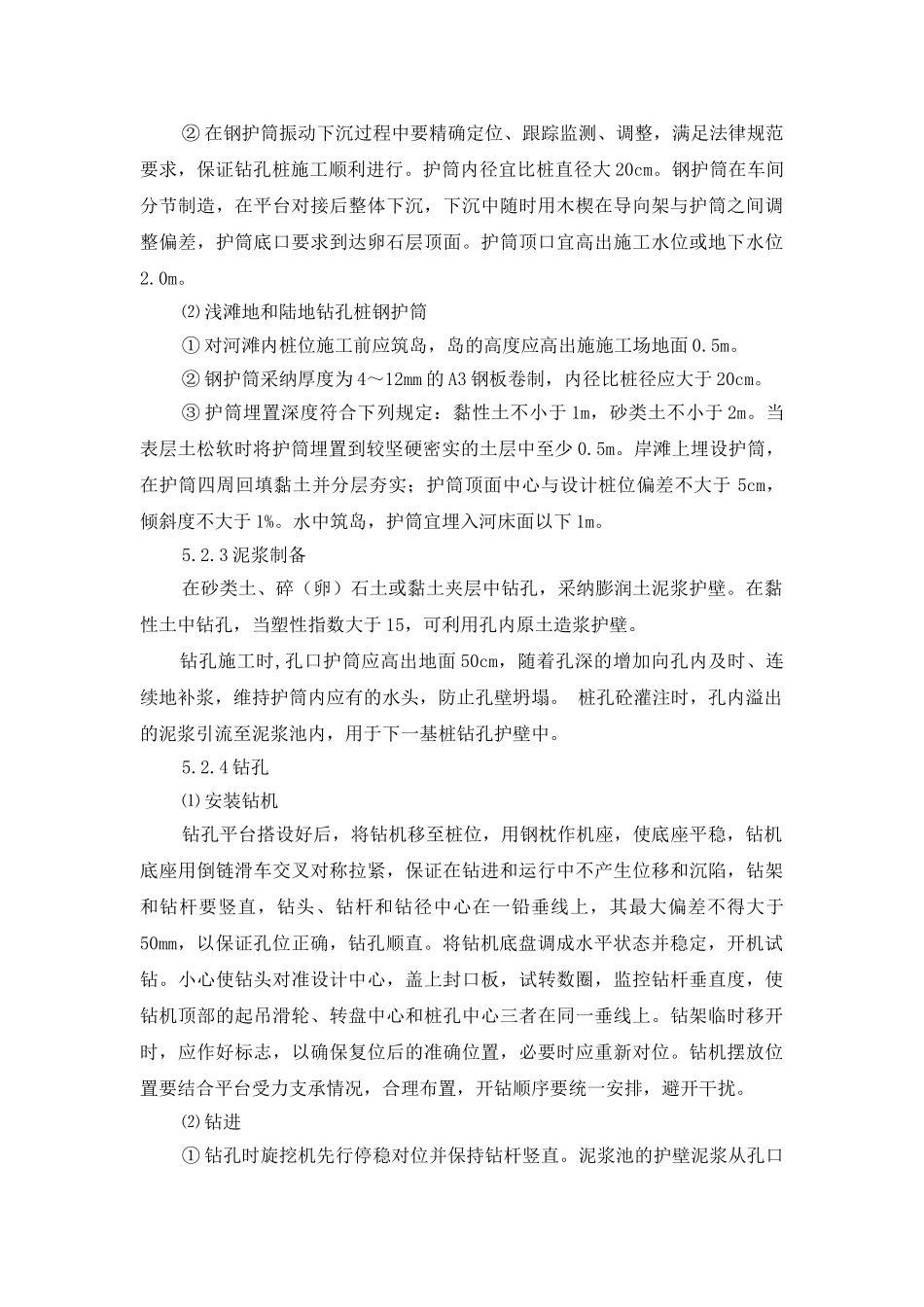

旋挖钻灌注桩施工作业指导书1 适用范围适用于砂类土、碎（卵）石土或中等以下基岩的桥墩桩基施工。施工前应根据不同的地质采纳不等的钻头。目前国内常用的德国产 BG 系列和意大利的 R系列旋挖钻机。2 作业准备2.1 内业技术准备作业指导书编制后，应在开工前组织技术人员认真学习实施性施工组织设计，阅读、审核施工图纸，熟悉法律规范和技术标准。制定施工安全保证措施，提出应急预案。对施工人员进行技术交底，对参加人员进行岗前技术培训，考核合格后持证上岗。2.2 外业技术准备钻机就位前，对主要机具及配套设备进行检查、维修。收集施施工场地点外部地理环境和钻孔作业层中所涉及的各种技术数据。3 技术要求3.1 施工前按设计提拱的配合比进行试验，确定施工配合比。3.2 混凝土的拌和采纳场地集中拌和，砼灌车运输至现场。3.3 钢筋笼按设计图纸要求，分节施工，报请监理单位验收。3.4 钻孔和混凝土灌注过程中,现场技术人员应做好钻孔和灌注记录。3.5 技术人员应现场值班。4 施工程序与工艺流程4.1 施工程序施工准备→测量定位→埋设钢护筒→配制泥浆→安装钻机→钻进→终孔→清孔→钢筋笼制作与安装→安装导管→二次清孔→灌注水下混凝土4.2 工艺流程旋挖钻灌注桩施工工艺流程框图5 施工要求5.1 施工准备 5.1.1 钻孔场地应清除杂物、换除软土、平整压实。5.1.2 场地位于浅水、陡坡、淤泥中时，可采纳筑岛、或用枕木或型钢等搭设工作平台；5.1.3 当位于深水时，可插打临时桩搭设固定工作平台，在钻孔平台上拼装钢护筒导向架，采纳起吊设备插打水中墩钢护筒。工作平台必须坚固稳定，能承受施工作业时所有静、活荷载，同时还应考虑施工设备能安全进、出场。5.2 施工工艺5.2.1 测量定位平整场地后, 根据设计桩位，准确定出钻孔中心位置。5.2.2 埋设钢护筒⑴ 水中墩钢护筒① 在钻孔平台上拼装钢护筒导向架，测量放线定桩位→对接钢护筒→整体起吊钢护筒入水→调整护筒倾斜度及位置缓慢入床至稳定→安装震动打桩锤振动下沉→安装钻机开始水上钻孔桩施工平整场地凿桩头测定孔位挖埋护筒钻机就位钻 孔制作护筒 第一次清孔测孔深、沉淤安放钢筋笼安放导管二次清孔灌注混凝土制作混凝土试件，测量混凝土面高度和导管埋深深度清理、检查钢筋笼制作桩基检测测沉淤安放隔离球泥浆补充泥浆处理② 在钢护筒振动下沉过程中要精确定位、跟踪监测、调整，满足法律规范要求，保证钻孔桩施工顺利进行。护筒内径宜比桩直径大 20cm。...
