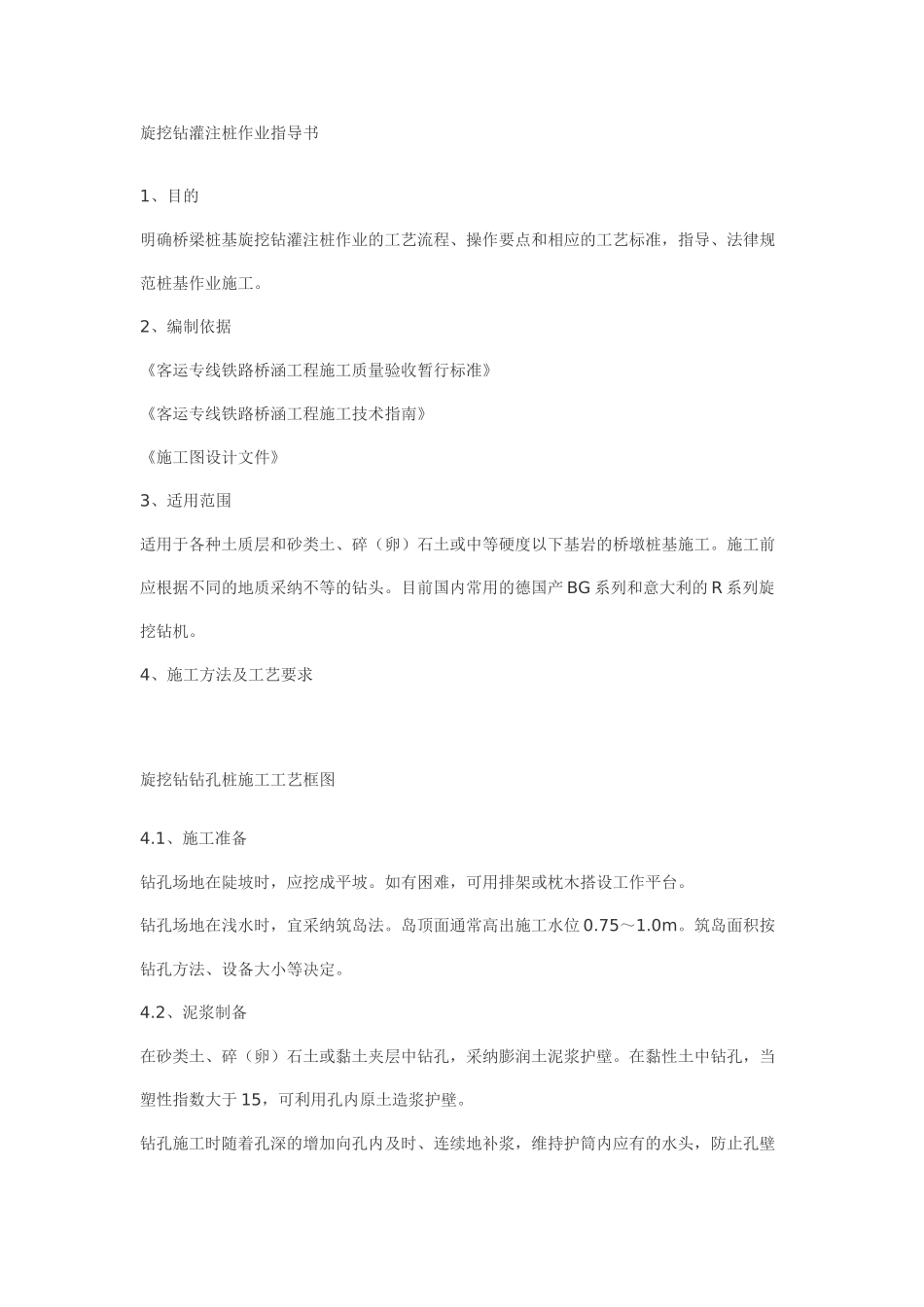

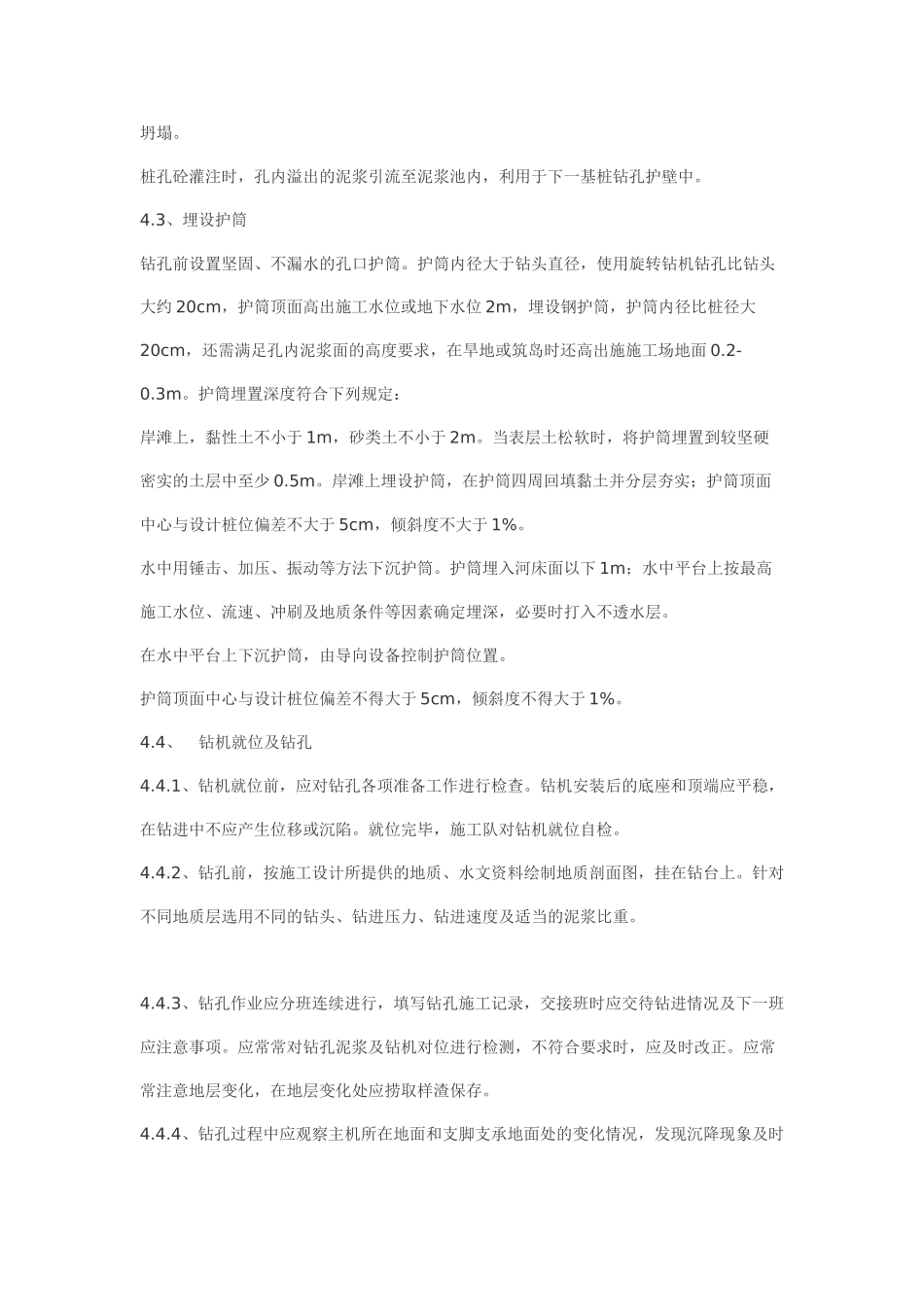

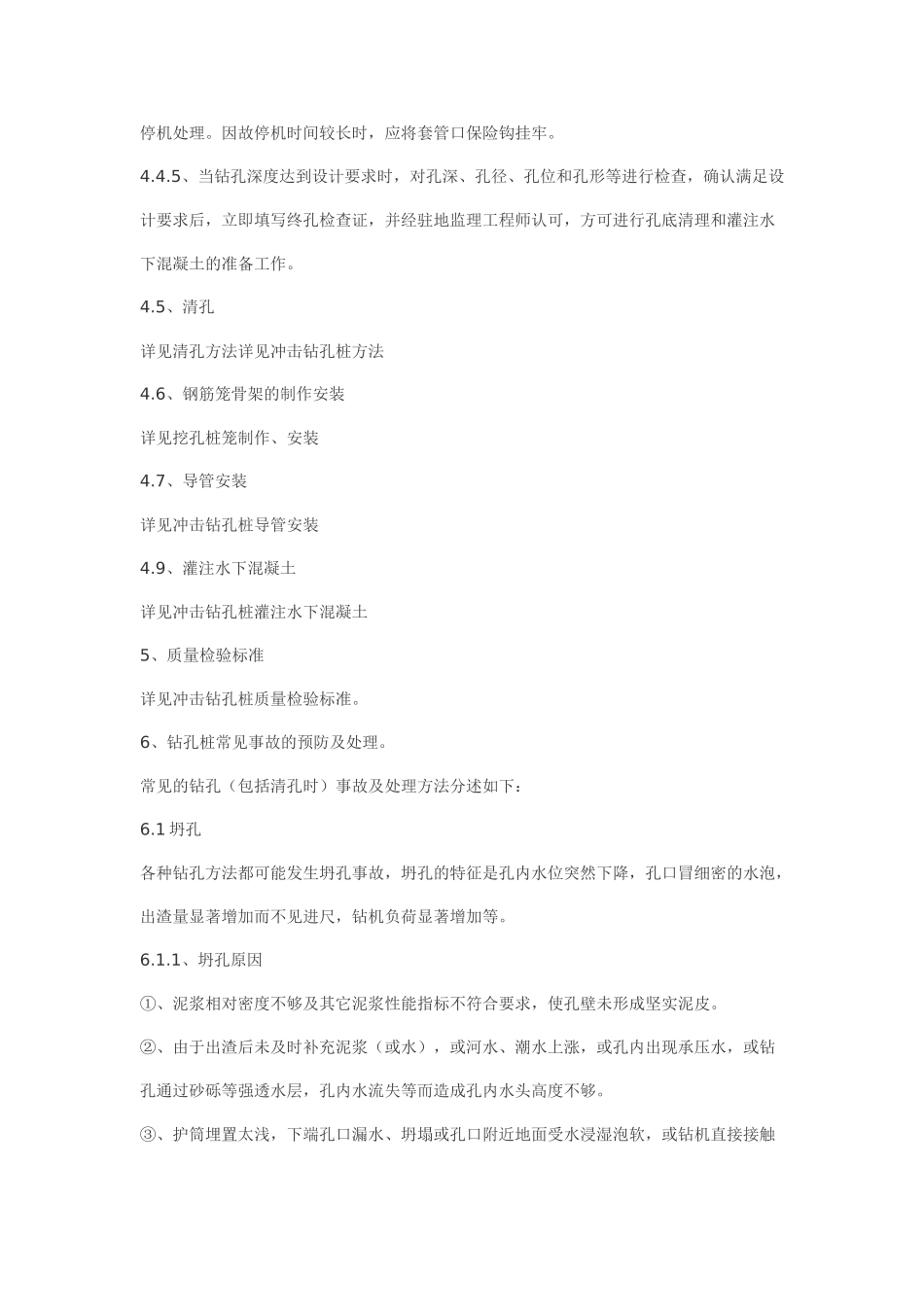

旋挖钻灌注桩作业指导书 1、目的明确桥梁桩基旋挖钻灌注桩作业的工艺流程、操作要点和相应的工艺标准，指导、法律规范桩基作业施工。2、编制依据《客运专线铁路桥涵工程施工质量验收暂行标准》《客运专线铁路桥涵工程施工技术指南》《施工图设计文件》3、适用范围适用于各种土质层和砂类土、碎（卵）石土或中等硬度以下基岩的桥墩桩基施工。施工前应根据不同的地质采纳不等的钻头。目前国内常用的德国产 BG 系列和意大利的 R 系列旋挖钻机。4、施工方法及工艺要求旋挖钻钻孔桩施工工艺框图4.1、施工准备钻孔场地在陡坡时，应挖成平坡。如有困难，可用排架或枕木搭设工作平台。钻孔场地在浅水时，宜采纳筑岛法。岛顶面通常高出施工水位 0.75～1.0m。筑岛面积按钻孔方法、设备大小等决定。4.2、泥浆制备 在砂类土、碎（卵）石土或黏土夹层中钻孔，采纳膨润土泥浆护壁。在黏性土中钻孔，当塑性指数大于 15，可利用孔内原土造浆护壁。钻孔施工时随着孔深的增加向孔内及时、连续地补浆，维持护筒内应有的水头，防止孔壁坍塌。桩孔砼灌注时，孔内溢出的泥浆引流至泥浆池内，利用于下一基桩钻孔护壁中。4.3、埋设护筒 钻孔前设置坚固、不漏水的孔口护筒。护筒内径大于钻头直径，使用旋转钻机钻孔比钻头大约 20cm，护筒顶面高出施工水位或地下水位 2m，埋设钢护筒，护筒内径比桩径大20cm，还需满足孔内泥浆面的高度要求，在旱地或筑岛时还高出施施工场地面 0.2-0.3m。护筒埋置深度符合下列规定：岸滩上，黏性土不小于 1m，砂类土不小于 2m。当表层土松软时，将护筒埋置到较坚硬密实的土层中至少 0.5m。岸滩上埋设护筒，在护筒四周回填黏土并分层夯实；护筒顶面中心与设计桩位偏差不大于 5cm，倾斜度不大于 1%。水中用锤击、加压、振动等方法下沉护筒。护筒埋入河床面以下 1m；水中平台上按最高施工水位、流速、冲刷及地质条件等因素确定埋深，必要时打入不透水层。在水中平台上下沉护筒，由导向设备控制护筒位置。护筒顶面中心与设计桩位偏差不得大于 5cm，倾斜度不得大于 1%。4.4、 钻机就位及钻孔 4.4.1、钻机就位前，应对钻孔各项准备工作进行检查。钻机安装后的底座和顶端应平稳，在钻进中不应产生位移或沉陷。就位完毕，施工队对钻机就位自检。 4.4.2、钻孔前，按施工设计所提供的地质、水文资料绘制地质剖面图，挂在钻台上。针对不同地质层选用不同的钻头、钻进压力、钻进速度及适当的泥浆比重。 4.4.3、钻孔作业应分班连续...
