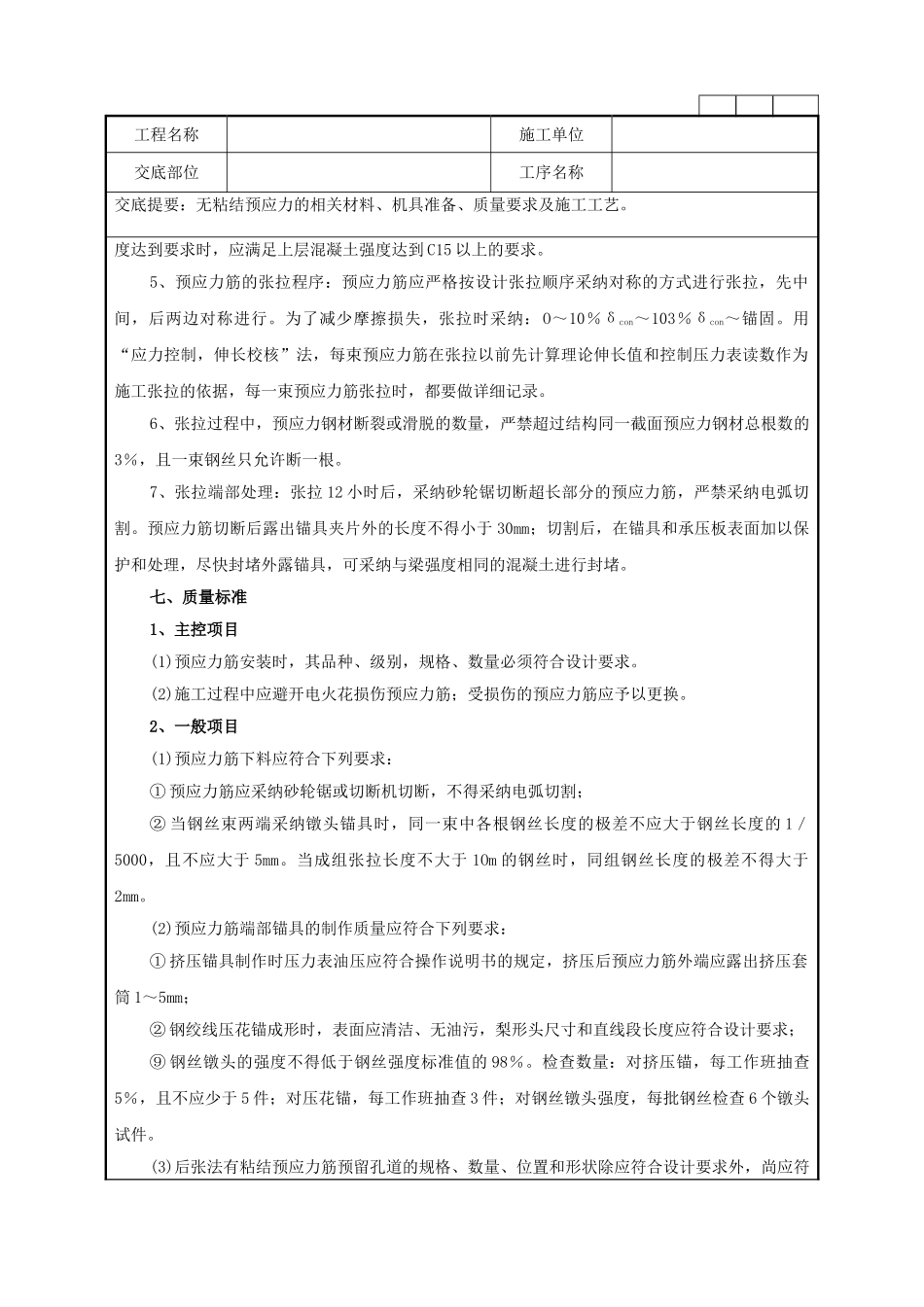

工程名称施工单位交底部位工序名称交底提要：无粘结预应力的相关材料、机具准备、质量要求及施工工艺。交底内容：无粘结预应力一、材料准备无粘结钢绞线、夹片锚、挤压锚、承压板、螺旋筋、马凳、涂料层、包裹层二、机具准备高压电动油泵、千斤顶、液压挤压机、砂轮切割机等三、作业条件1、张拉时混凝土强度达到设计要求，一般不低于设计强度的 70％并有试验报告单。2、无粘结筋配制及钢筋加工已经完成。3、锚具已经检查验收完毕。4、张拉设备已经过检定，机具已准备就绪。5、张拉部位的脚手架及防护栏搭设已完成，并符合作业要求。四、工艺流程制定预应力施工顺序——加工预应力筋、锚具、承压铁板、螺旋筋、马镫——材料检验入库——底模、侧模、钢筋绑扎——定位放线——铺设无粘结筋——固定马凳——安装端部承压板、螺旋筋洞盒安装——质量检查与设备自检——浇灌砼养护——预应力张拉——切割、封堵五、施工要点1、精心施工防止无粘结预应力筋的破损，预应力梁的非预应力钢筋应连续绑扎，以便预应力工序插入时，预应力钢筋能一步到位。2、预应力筋绑扎：预应力梁的非预应力钢筋绑扎时，由于预应力张拉端洞盒放置需要，非预应力筋可适当水平移动。3、定位钢筋(马凳)绑扎：预应力梁的非预应力钢筋绑扎好后，在箍筋上画出预应力马凳的高度，将马凳点焊在箍筋上，预应力筋牢固固定在马凳上。4、预埋管线的安装：预埋管线布设过程中，根据马凳矢高推断预应力曲线，避开预应力筋，确保梁中的预埋管线与预应力筋不发生冲突。5、预应力筋遇洞均绕开，且离洞口不小于 120mm。6、预应力张拉时，混凝土立方体抗压强度等级不低于设计要求的混凝土强度。工程名称施工单位交底部位工序名称交底提要：无粘结预应力的相关材料、机具准备、质量要求及施工工艺。7、张拉时，准备操作平台(也可利用脚手架)及电源。六、预应力筋张拉工艺1、张拉前的准备工作包括确定张拉顺序、搭设张拉操作平台，也可利用现场脚手架，其操作面垂直距离距预应力筋下方 500m～800m 为宜，操作面宽度在 900mm～1200mm 之间。端部周围300mm 范围内无障碍物。当混凝土强度达到设计要求时，开始张拉预应力筋。在预应力筋张拉之前，严禁拆除预应力的底模。预应力施工锚固结点示意图2、安装张拉设备时，应使张拉设备的作用线与孔道中心线末端的切线重合。3、预应力张拉组织管理：预应力筋张拉施工由专人负责。施工现场组建若干张拉小组，每个小组由三人组成，每组配备张拉设备一套...
