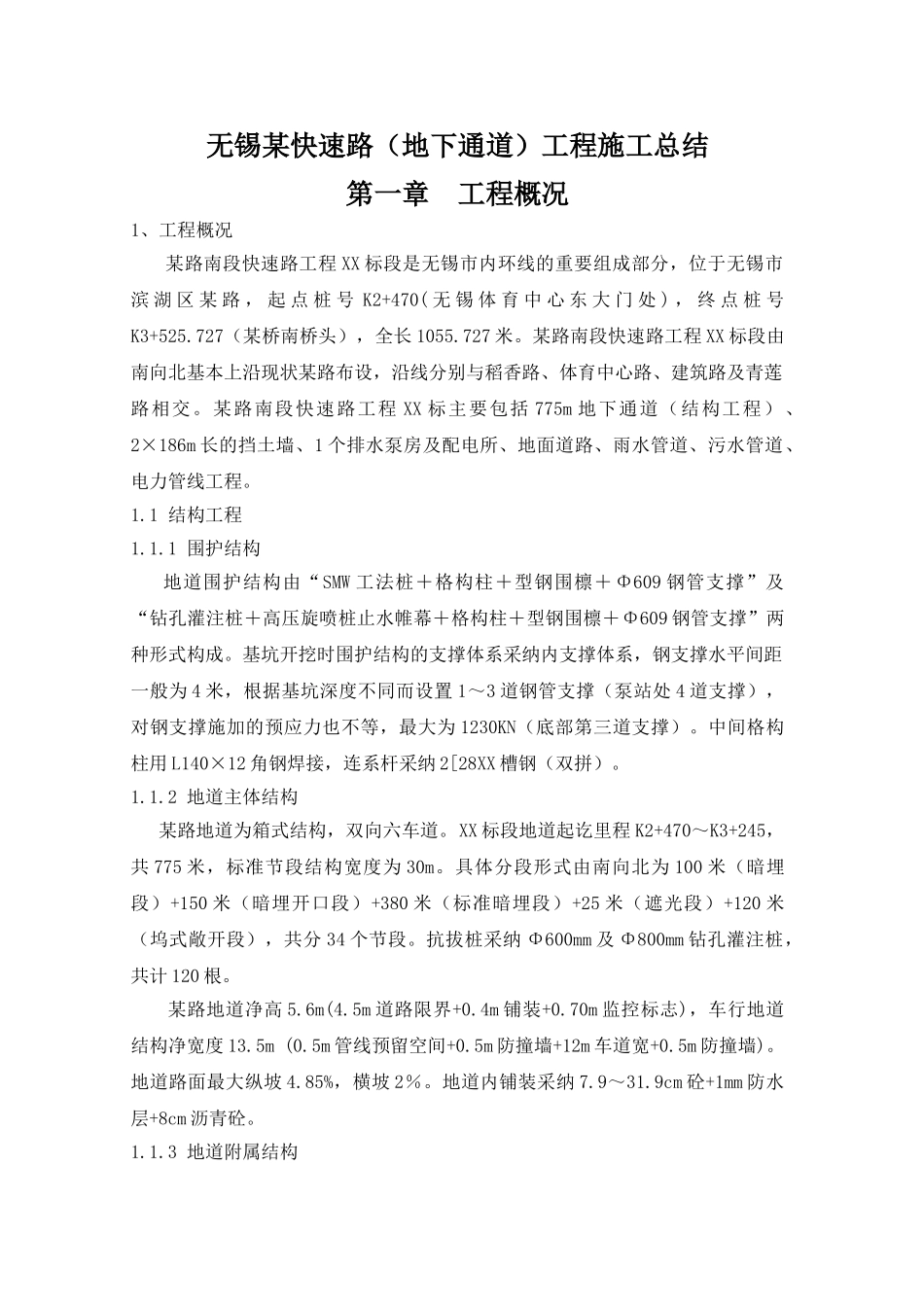

无锡某快速路（地下通道）工程施工总结第一章 工程概况1、工程概况某路南段快速路工程 XX 标段是无锡市内环线的重要组成部分，位于无锡市滨 湖 区 某 路 ， 起 点 桩 号 K2+470( 无 锡 体 育 中 心 东 大 门 处 ) ， 终 点 桩 号K3+525.727（某桥南桥头），全长 1055.727 米。某路南段快速路工程 XX 标段由南向北基本上沿现状某路布设，沿线分别与稻香路、体育中心路、建筑路及青莲路相交。某路南段快速路工程 XX 标主要包括 775m 地下通道（结构工程）、2×186m 长的挡土墙、1 个排水泵房及配电所、地面道路、雨水管道、污水管道、电力管线工程。1.1 结构工程1.1.1 围护结构地道围护结构由“SMW 工法桩＋格构柱＋型钢围檩＋Φ609 钢管支撑”及“钻孔灌注桩＋高压旋喷桩止水帷幕＋格构柱＋型钢围檩＋Φ609 钢管支撑”两种形式构成。基坑开挖时围护结构的支撑体系采纳内支撑体系，钢支撑水平间距一般为 4 米，根据基坑深度不同而设置 1～3 道钢管支撑（泵站处 4 道支撑），对钢支撑施加的预应力也不等，最大为 1230KN（底部第三道支撑）。中间格构柱用 L140×12 角钢焊接，连系杆采纳 2[28XX 槽钢（双拼）。1.1.2 地道主体结构某路地道为箱式结构，双向六车道。XX 标段地道起讫里程 K2+470～K3+245，共 775 米，标准节段结构宽度为 30m。具体分段形式由南向北为 100 米（暗埋段）+150 米（暗埋开口段）+380 米（标准暗埋段）+25 米（遮光段）+120 米（坞式敞开段），共分 34 个节段。抗拔桩采纳 Φ600mm 及 Φ800mm 钻孔灌注桩，共计 120 根。某路地道净高 5.6m(4.5m 道路限界+0.4m 铺装+0.70m 监控标志)，车行地道结构净宽度 13.5m (0.5m 管线预留空间+0.5m 防撞墙+12m 车道宽+0.5m 防撞墙)。地道路面最大纵坡 4.85%，横坡 2％。地道内铺装采纳 7.9～31.9cm 砼+1mm 防水层+8cm 沥青砼。1.1.3 地道附属结构本标段地道附属结构为 2#排水泵房及配电所，为钢筋混凝土箱室结构。2#排水泵房及配电所连为一体，中间用 90cm 厚钢筋混凝土墙分隔。2#排水泵房及配电所起讫里程 K2+919.6～K2+945.9，长宽尺寸为 26.3×8.8m。2#排水泵房为上下两层结构，配电所为单层结构。排水泵房及配电所内均有进出通道与主体结构地道相连。1.2 道路工程1.2.1 地面道路标准横断面布置：体育馆～建筑路段地面道路标准横断面总宽 51.5m，其中中央分隔带宽10.0m，地面辅...
