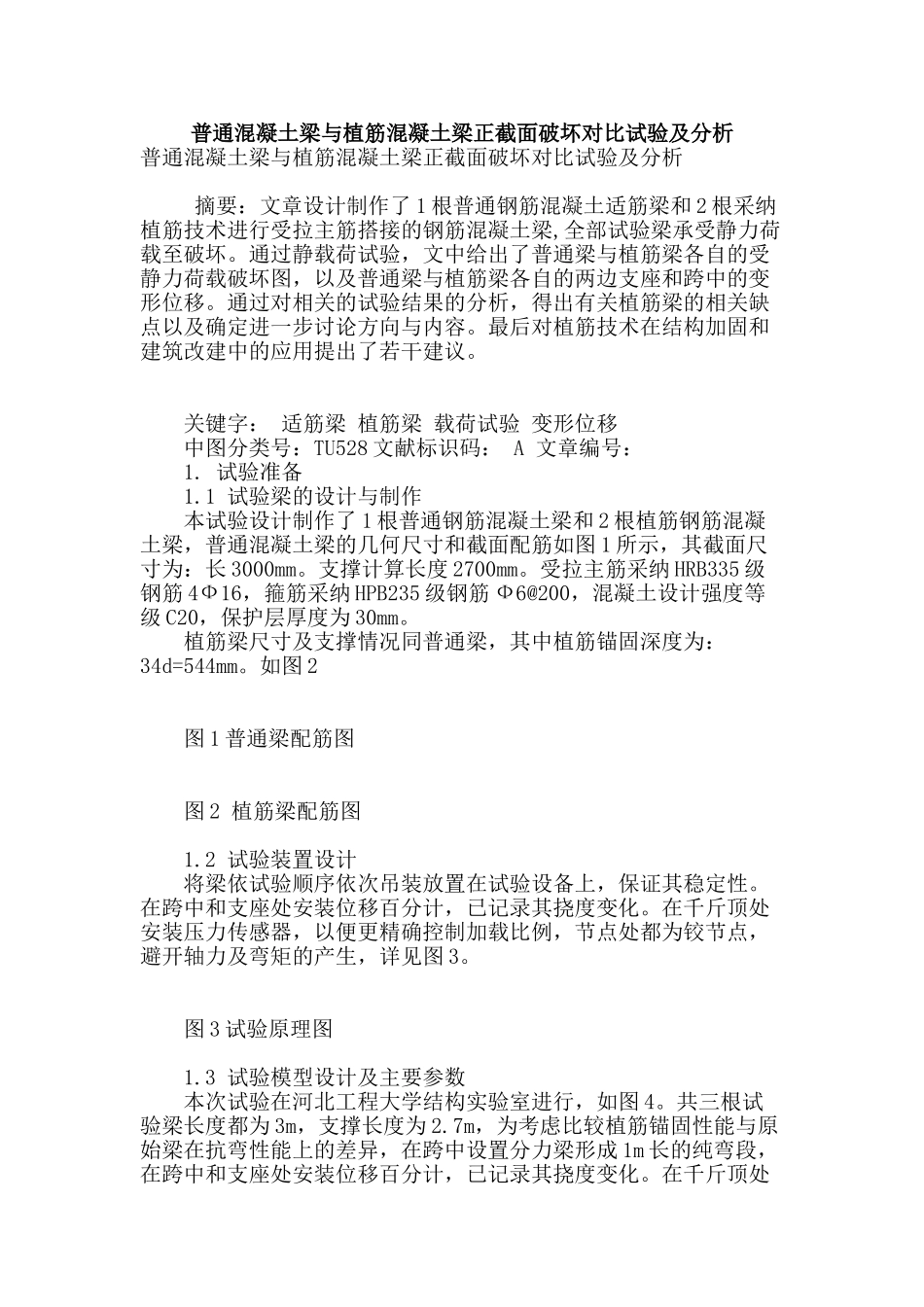

普通混凝土梁与植筋混凝土梁正截面破坏对比试验及分析

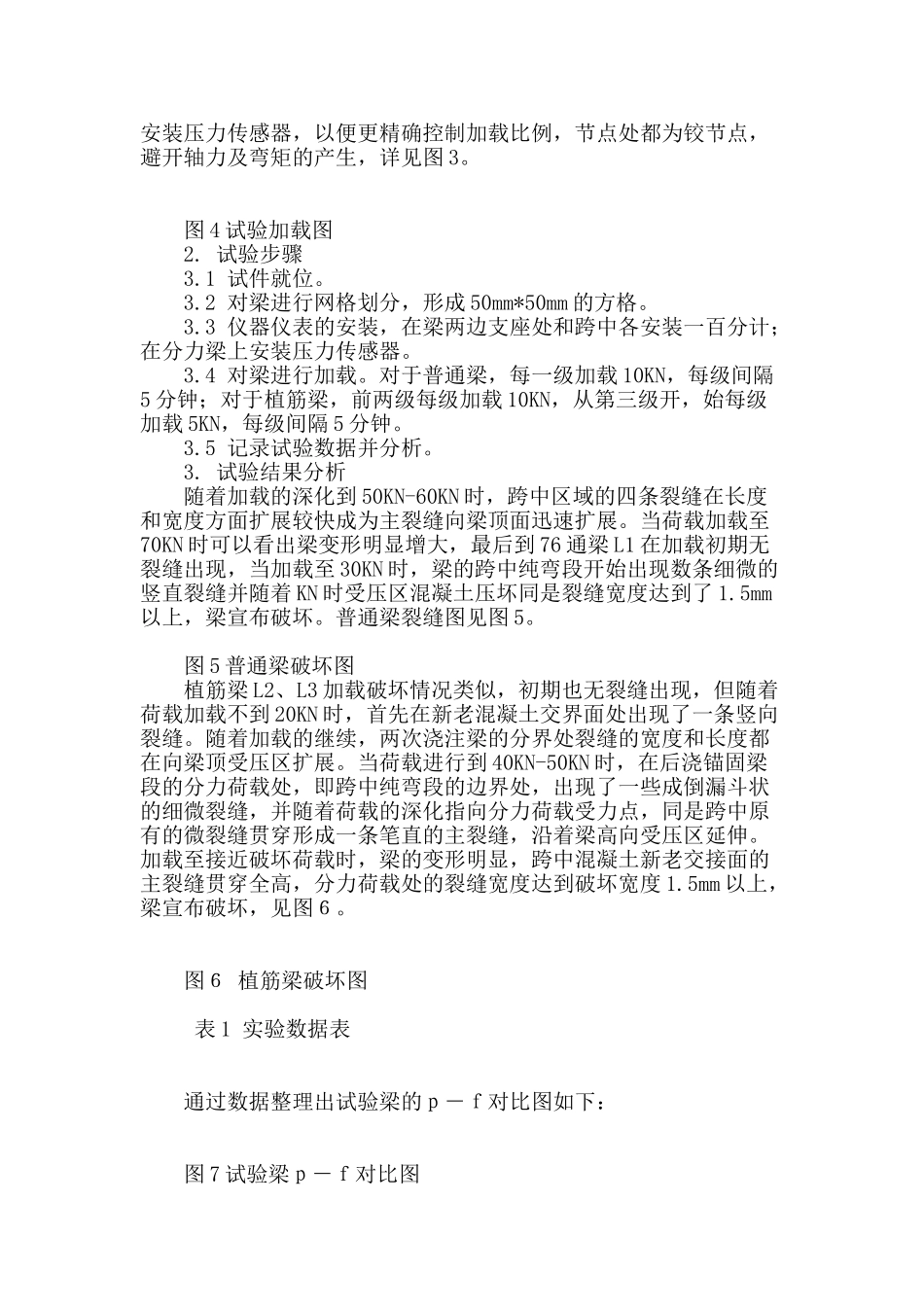

普通混凝土梁与植筋混凝土梁正截面破坏对比试验及分析普通混凝土梁与植筋混凝土梁正截面破坏对比试验及分析 摘要：文章设计制作了 1 根普通钢筋混凝土适筋梁和 2 根采纳植筋技术进行受拉主筋搭接的钢筋混凝土梁,全部试验梁承受静力荷载至破坏。通过静载荷试验，文中给出了普通梁与植筋梁各自的受静力荷载破坏图，以及普通梁与植筋梁各自的两边支座和跨中的变形位移。通过对相关的试验结果的分析，得出有关植筋梁的相关缺点以及确定进一步讨论方向与内容。最后对植筋技术在结构加固和建筑改建中的应用提出了若干建议。 关键字： 适筋梁 植筋梁 载荷试验 变形位移 中图分类号：TU528 文献标识码： A 文章编号： 1. 试验准备 1.1 试验梁的设计与制作 本试验设计制作了 1 根普通钢筋混凝土梁和 2 根植筋钢筋混凝土梁，普通混凝土梁的几何尺寸和截面配筋如图 1 所示，其截面尺寸为：长 3000mm。支撑计算长度 2700mm。受拉主筋采纳 HRB335 级钢筋 4Ф16，箍筋采纳 HPB235 级钢筋 Ф6@200，混凝土设计强度等级 C20，保护层厚度为 30mm。 植筋梁尺寸及支撑情况同普通梁，其中植筋锚固深度为：34d=544mm。如图 2 图 1 普通梁配筋图 图 2 植筋梁配筋图 1.2 试验装置设计 将梁依试验顺序依次吊装放置在试验设备上，保证其稳定性。在跨中和支座处安装位移百分计，已记录其挠度变化。在千斤顶处安装压力传感器，以便更精确控制加载比例，节点处都为铰节点，避开轴力及弯矩的产生，详见图 3。 图 3 试验原理图 1.3 试验模型设计及主要参数 本次试验在河北工程大学结构实验室进行，如图 4。共三根试验梁长度都为 3m，支撑长度为 2.7m，为考虑比较植筋锚固性能与原始梁在抗弯性能上的差异，在跨中设置分力梁形成 1m 长的纯弯段，在跨中和支座处安装位移百分计，已记录其挠度变化。在千斤顶处安装压力传感器，以便更精确控制加载比例，节点处都为铰节点，避开轴力及弯矩的产生，详见图 3。 图 4 试验加载图 2. 试验步骤 3.1 试件就位。 3.2 对梁进行网格划分，形成 50mm*50mm 的方格。 3.3 仪器仪表的安装，在梁两边支座处和跨中各安装一百分计；在分力梁上安装压力传感器。 3.4 对梁进行加载。对于普通梁，每一级加载 10KN，每级间隔5 分钟；对于植筋梁，前两级每级加载 10KN，从第三级开，始每级加载 5KN，每级间隔 5 分钟。 3.5 记录试验数据并分析。 3. 试验结果分析 随...
