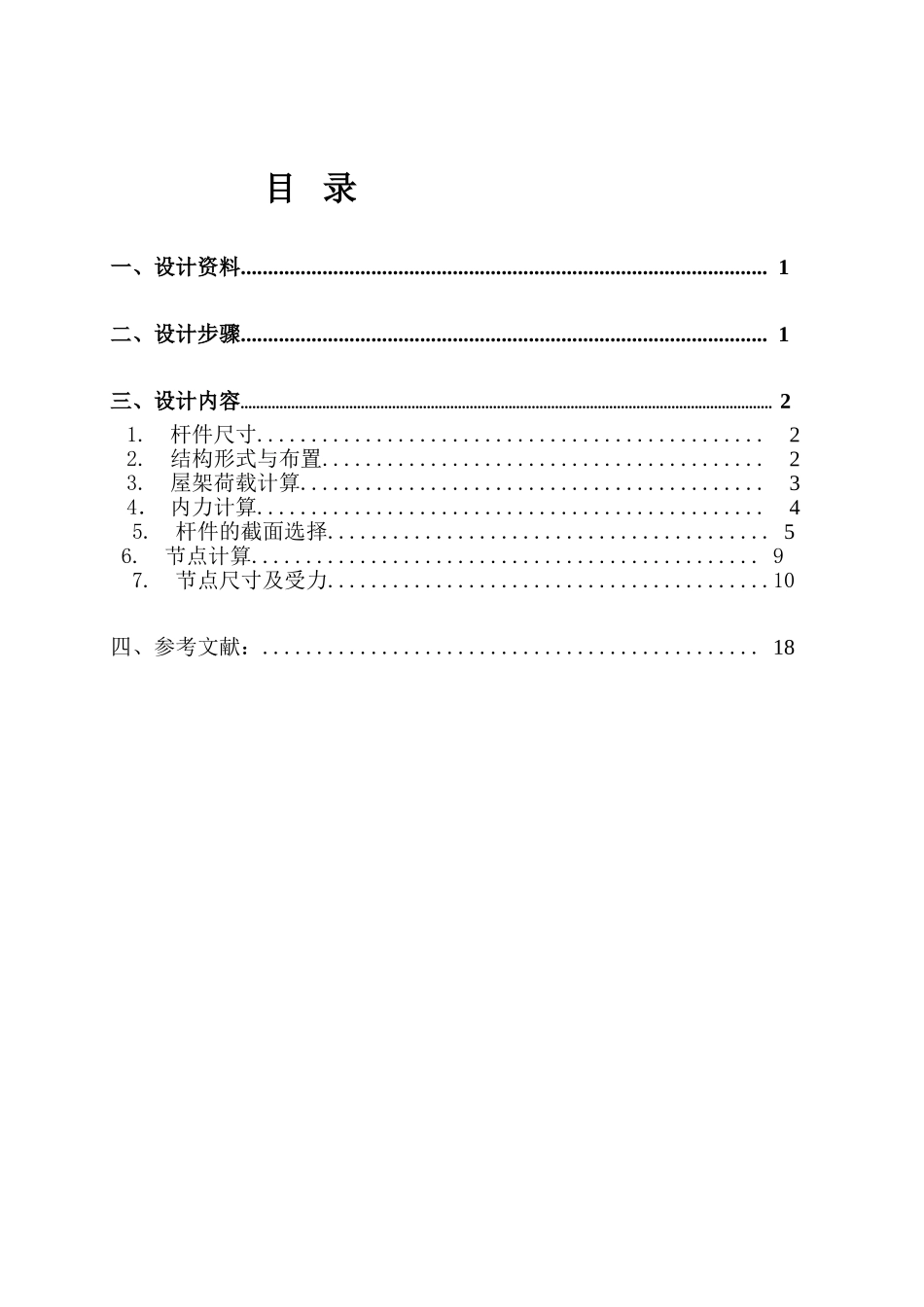

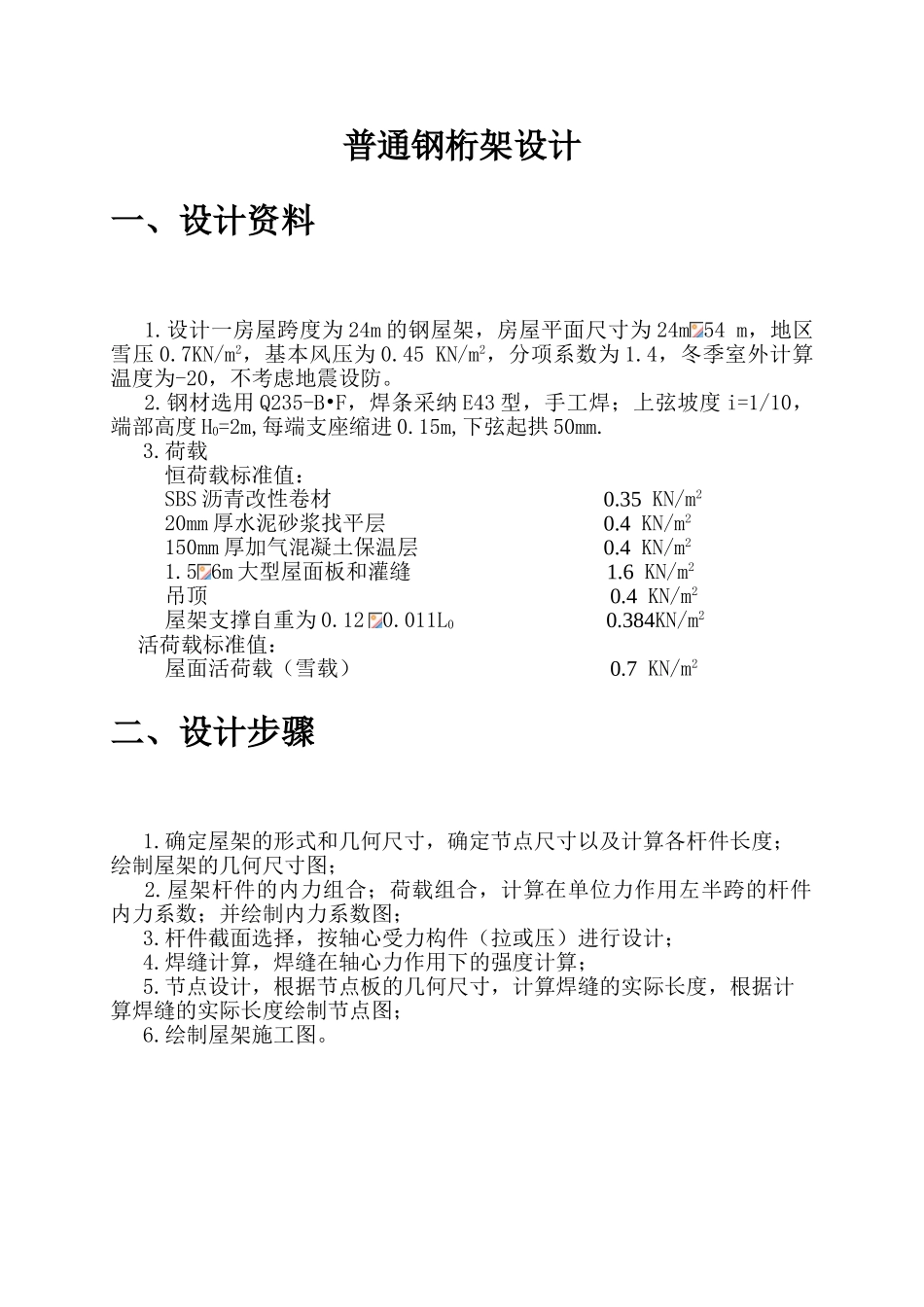

目 录 一、设计资料................................................................................................. 1二、设计步骤................................................................................................. 1三、设计内容......................................................................................................................................... 21. 杆件尺寸............................................... 22. 结构形式与布置......................................... 23. 屋架荷载计算........................................... 34． 内力计算............................................... 4 5. 杆件的截面选择......................................... 5 6. 节点计算............................................... 9 7. 节点尺寸及受力.........................................10 四、参考文献：.............................................. 18 普通钢桁架设计一、设计资料 1.设计一房屋跨度为 24m 的钢屋架，房屋平面尺寸为 24m 54 m，地区 雪压 0.7KN/m2，基本风压为 0.45 KN/m2，分项系数为 1.4，冬季室外计算温度为-20，不考虑地震设防。 2.钢材选用 Q235-B•F，焊条采纳 E43 型，手工焊；上弦坡度 i=1/10，端部高度 H0=2m,每端支座缩进 0.15m,下弦起拱 50mm. 3.荷载 恒荷载标准值： SBS 沥青改性卷材 0.35 KN/m2 20mm 厚水泥砂浆找平层 0.4 KN/m2 150mm 厚加气混凝土保温层 0.4 KN/m2 1.5 6m 大型屋面板和灌缝 1.6 KN/m2 吊顶 0.4 KN/m2 屋架支撑自重为 0.12 0.011L0 0.384KN/m2 活荷载标准值： 屋面活荷载（雪载） 0.7 KN/m2二、设计步骤 1.确定屋架的形式和几何尺寸，确定节点尺寸以及计算各杆件长度；绘制屋架的几何尺寸图； 2.屋架杆件的内力组合；荷载组合，计算在单位力作用左半跨的杆件内力系数；并绘制内力系数图； 3.杆件截面选择，按轴心受力构件（拉或压）进行设计； 4.焊缝计算，焊缝在轴心力作用下的强度计算； 5.节点设计，根据节点板的几何尺寸，计算焊缝的实际长度，根据计算焊缝的实际长度绘制节点图； 6.绘制屋架施工图。三、设计内容 1.杆件尺寸 桁架计算跨度: 跨中及端部高度 桁架的中间高度： 在 23.7m 的两端高度： 在 24m 轴线处端部...
