景观大道桩板式挡土墙施工方案

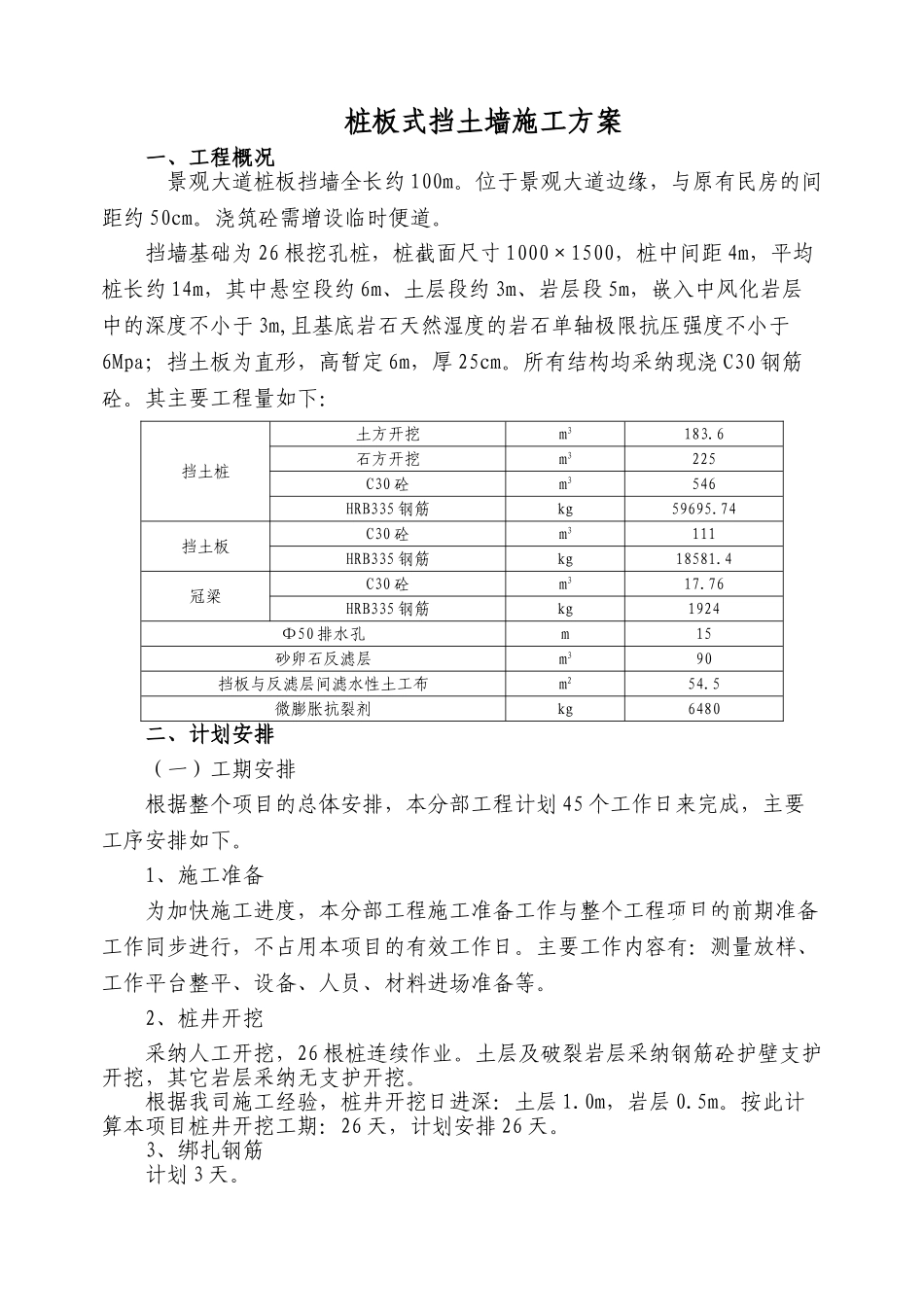

目 录一、工程概况二、工期计划三、施工方案选择四、总体施工流程五、施工方法及要点六、各项保证措施桩板式挡土墙施工方案一、工程概况 景观大道桩板挡墙全长约 100m。位于景观大道边缘，与原有民房的间距约 50cm。浇筑砼需增设临时便道。挡墙基础为 26 根挖孔桩，桩截面尺寸 1000×1500，桩中间距 4m，平均桩长约 14m，其中悬空段约 6m、土层段约 3m、岩层段 5m，嵌入中风化岩层中的深度不小于 3m,且基底岩石天然湿度的岩石单轴极限抗压强度不小于6Mpa；挡土板为直形，高暂定 6m，厚 25cm。所有结构均采纳现浇 C30 钢筋砼。其主要工程量如下：挡土桩土方开挖m3183.6石方开挖m3225C30 砼m3546HRB335 钢筋kg59695.74挡土板C30 砼m3111HRB335 钢筋kg18581.4冠梁C30 砼m317.76HRB335 钢筋kg1924Φ50 排水孔m15砂卵石反滤层m390挡板与反滤层间滤水性土工布m254.5微膨胀抗裂剂kg6480二、计划安排（一）工期安排根据整个项目的总体安排，本分部工程计划 45 个工作日来完成，主要工序安排如下。1、施工准备为加快施工进度，本分部工程施工准备工作与整个工程项目的前期准备工作同步进行，不占用本项目的有效工作日。主要工作内容有：测量放样、工作平台整平、设备、人员、材料进场准备等。2、桩井开挖采纳人工开挖，26 根桩连续作业。土层及破裂岩层采纳钢筋砼护壁支护开挖，其它岩层采纳无支护开挖。根据我司施工经验，桩井开挖日进深：土层 1.0m，岩层 0.5m。按此计算本项目桩井开挖工期：26 天，计划安排 26 天。3、绑扎钢筋计划 3 天。4、砼浇筑计划 1 天。5、挡土板及地面以上桩、冠梁钢筋绑扎分 2 次计划 10 天。6、挡土板及地面以上桩、冠梁模板固设分 2 次计划 4 天7、挡土板及地面以上桩、冠梁砼浇筑为保证结构的整体性，挡土板及地面以上桩、冠梁实行两次性浇筑成型。计划 2 天。8、拆模、支架等计划 2 天。（二）机械设备本工程主要用到垂直运输、钢筋加工、混凝土浇筑方面的机械设备，具体安排详见下表。三、施工方案选择为减少施工对原有挡墙的影响，桩板式挡墙采纳先进行孔桩施工，接着施工冠梁，最后柱板同时作业，分两次浇筑完成。1、桩孔采纳人工进行连续开挖，为保证安全，相邻两孔高差相隔 5m。对土层和破裂岩层段实行边挖边护进行施工；开挖以 1m 为一节，进行护壁施工；对地质条件较好地层可适当增加层厚；对地质条件较差或有地下水出露地层则适当减少层厚，以保证施工安全。对...
