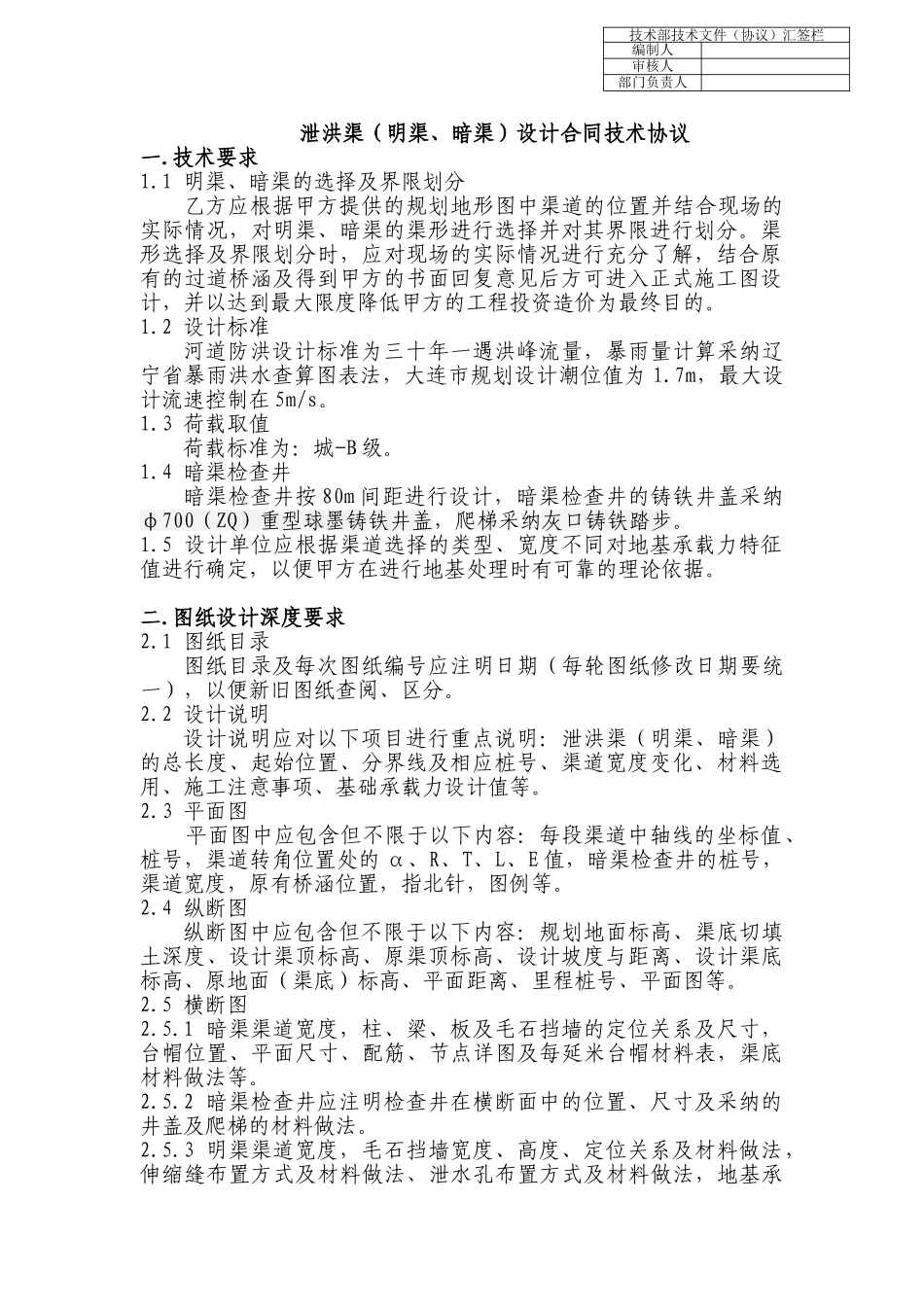

泄洪渠（明渠、暗渠）设计合同技术协议 一.技术要求1.1 明渠、暗渠的选择及界限划分乙方应根据甲方提供的规划地形图中渠道的位置并结合现场的实际情况，对明渠、暗渠的渠形进行选择并对其界限进行划分。渠形选择及界限划分时，应对现场的实际情况进行充分了解，结合原有的过道桥涵及得到甲方的书面回复意见后方可进入正式施工图设计，并以达到最大限度降低甲方的工程投资造价为最终目的。1.2 设计标准河道防洪设计标准为三十年一遇洪峰流量，暴雨量计算采纳辽宁省暴雨洪水查算图表法，大连市规划设计潮位值为 1.7m，最大设计流速控制在 5m/s。1.3 荷载取值荷载标准为：城-B 级。1.4 暗渠检查井暗渠检查井按 80m 间距进行设计，暗渠检查井的铸铁井盖采纳φ700（ZQ）重型球墨铸铁井盖，爬梯采纳灰口铸铁踏步。1.5 设计单位应根据渠道选择的类型、宽度不同对地基承载力特征值进行确定，以便甲方在进行地基处理时有可靠的理论依据。二.图纸设计深度要求2.1 图纸目录图纸目录及每次图纸编号应注明日期（每轮图纸修改日期要统一），以便新旧图纸查阅、区分。2.2 设计说明设计说明应对以下项目进行重点说明：泄洪渠（明渠、暗渠）的总长度、起始位置、分界线及相应桩号、渠道宽度变化、材料选用、施工注意事项、基础承载力设计值等。2.3 平面图 平面图中应包含但不限于以下内容：每段渠道中轴线的坐标值、桩号，渠道转角位置处的 α、R、T、L、E 值，暗渠检查井的桩号，渠道宽度，原有桥涵位置，指北针，图例等。2.4 纵断图纵断图中应包含但不限于以下内容：规划地面标高、渠底切填土深度、设计渠顶标高、原渠顶标高、设计坡度与距离、设计渠底标高、原地面（渠底）标高、平面距离、里程桩号、平面图等。2.5 横断图2.5.1 暗渠渠道宽度，柱、梁、板及毛石挡墙的定位关系及尺寸，台帽位置、平面尺寸、配筋、节点详图及每延米台帽材料表，渠底材料做法等。2.5.2 暗渠检查井应注明检查井在横断面中的位置、尺寸及采纳的井盖及爬梯的材料做法。2.5.3 明渠渠道宽度，毛石挡墙宽度、高度、定位关系及材料做法，伸缩缝布置方式及材料做法、泄水孔布置方式及材料做法，地基承技术部技术文件（协议）汇签栏编制人审核人部门负责人载力设计值，墙后回填土的材料、密实度要求。2.6 暗渠结构平面图中应包含但不限于以下内容：每段渠道中轴线的坐标值、桩号，渠道转角位置处的 α、R、T、L、E 值，暗渠检查井的桩号，渠道宽度，伸缩缝的位置及...
