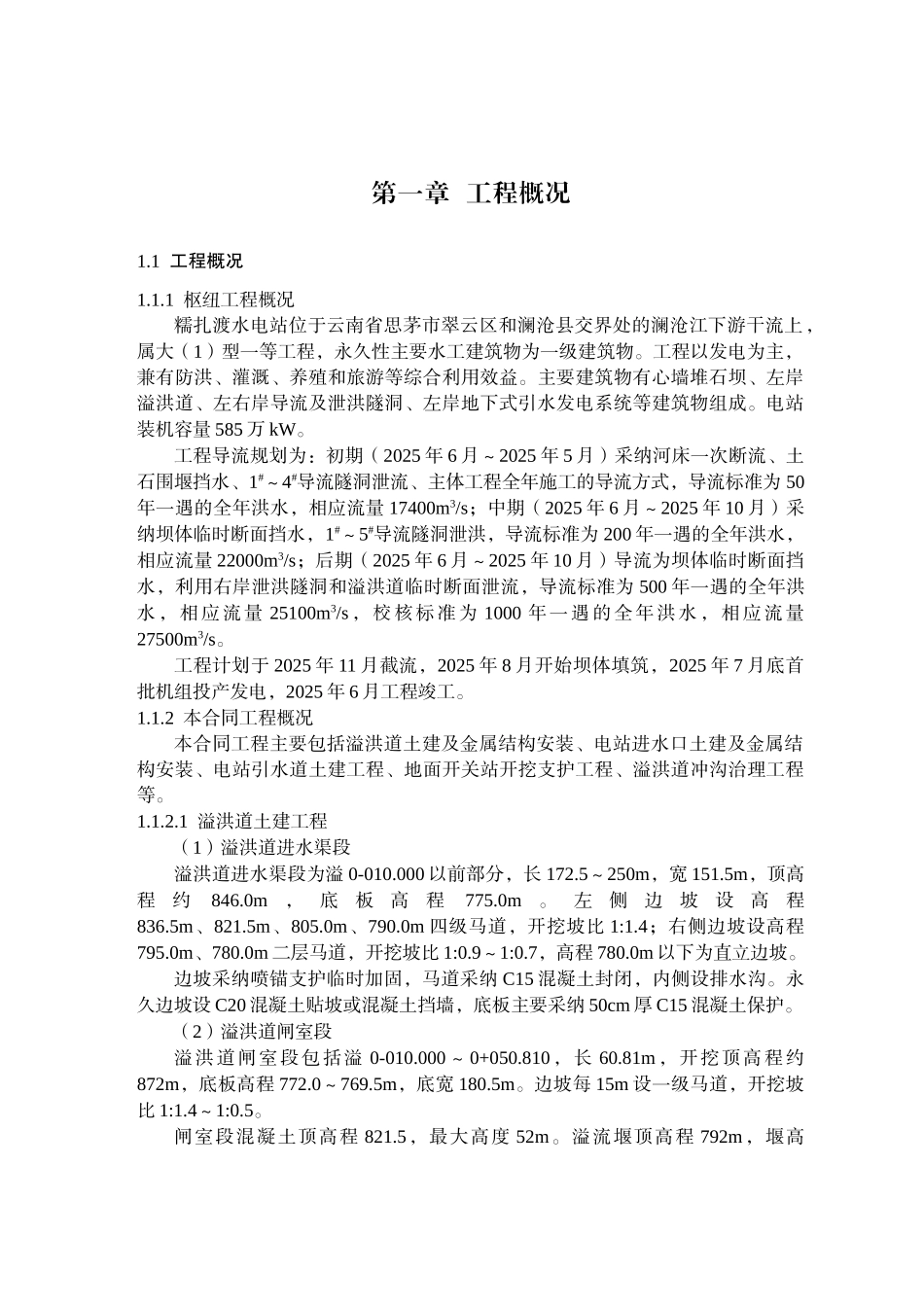

第一章 工程概况1.1 工程概况 1.1.1 枢纽工程概况糯扎渡水电站位于云南省思茅市翠云区和澜沧县交界处的澜沧江下游干流上，属大（1）型一等工程，永久性主要水工建筑物为一级建筑物。工程以发电为主，兼有防洪、灌溉、养殖和旅游等综合利用效益。主要建筑物有心墙堆石坝、左岸溢洪道、左右岸导流及泄洪隧洞、左岸地下式引水发电系统等建筑物组成。电站装机容量 585 万 kW。工程导流规划为：初期（2025 年 6 月～2025 年 5 月）采纳河床一次断流、土石围堰挡水、1#～4#导流隧洞泄流、主体工程全年施工的导流方式，导流标准为 50年一遇的全年洪水，相应流量 17400m3/s；中期（2025 年 6 月～2025 年 10 月）采纳坝体临时断面挡水，1#～5#导流隧洞泄洪，导流标准为 200 年一遇的全年洪水，相应流量 22000m3/s；后期（2025 年 6 月～2025 年 10 月）导流为坝体临时断面挡水，利用右岸泄洪隧洞和溢洪道临时断面泄流，导流标准为 500 年一遇的全年洪水 ， 相 应 流 量 25100m3/s ， 校 核 标 准 为 1000 年 一 遇 的 全 年 洪 水 ， 相 应 流 量27500m3/s。工程计划于 2025 年 11 月截流，2025 年 8 月开始坝体填筑，2025 年 7 月底首批机组投产发电，2025 年 6 月工程竣工。1.1.2 本合同工程概况本合同工程主要包括溢洪道土建及金属结构安装、电站进水口土建及金属结构安装、电站引水道土建工程、地面开关站开挖支护工程、溢洪道冲沟治理工程等。1.1.2.1 溢洪道土建工程（1）溢洪道进水渠段溢洪道进水渠段为溢 0-010.000 以前部分，长 172.5～250m，宽 151.5m，顶高程约846.0m，底板高程775.0m。左侧边坡设高程836.5m、821.5m、805.0m、790.0m 四级马道，开挖坡比 1:1.4；右侧边坡设高程795.0m、780.0m 二层马道，开挖坡比 1:0.9～1:0.7，高程 780.0m 以下为直立边坡。边坡采纳喷锚支护临时加固，马道采纳 C15 混凝土封闭，内侧设排水沟。永久边坡设 C20 混凝土贴坡或混凝土挡墙，底板主要采纳 50cm 厚 C15 混凝土保护。（2）溢洪道闸室段溢洪道闸室段包括溢 0-010.000～0+050.810，长 60.81m，开挖顶高程约872m，底板高程 772.0～769.5m，底宽 180.5m。边坡每 15m 设一级马道，开挖坡比 1:1.4～1:0.5。闸室段混凝土顶高程 821.5，最大高度 52m。溢流堰顶高程 792m，堰高17m，共设 8 个 15×20m(宽×高)表孔。每孔设 15m×20m（宽×高）检修...
