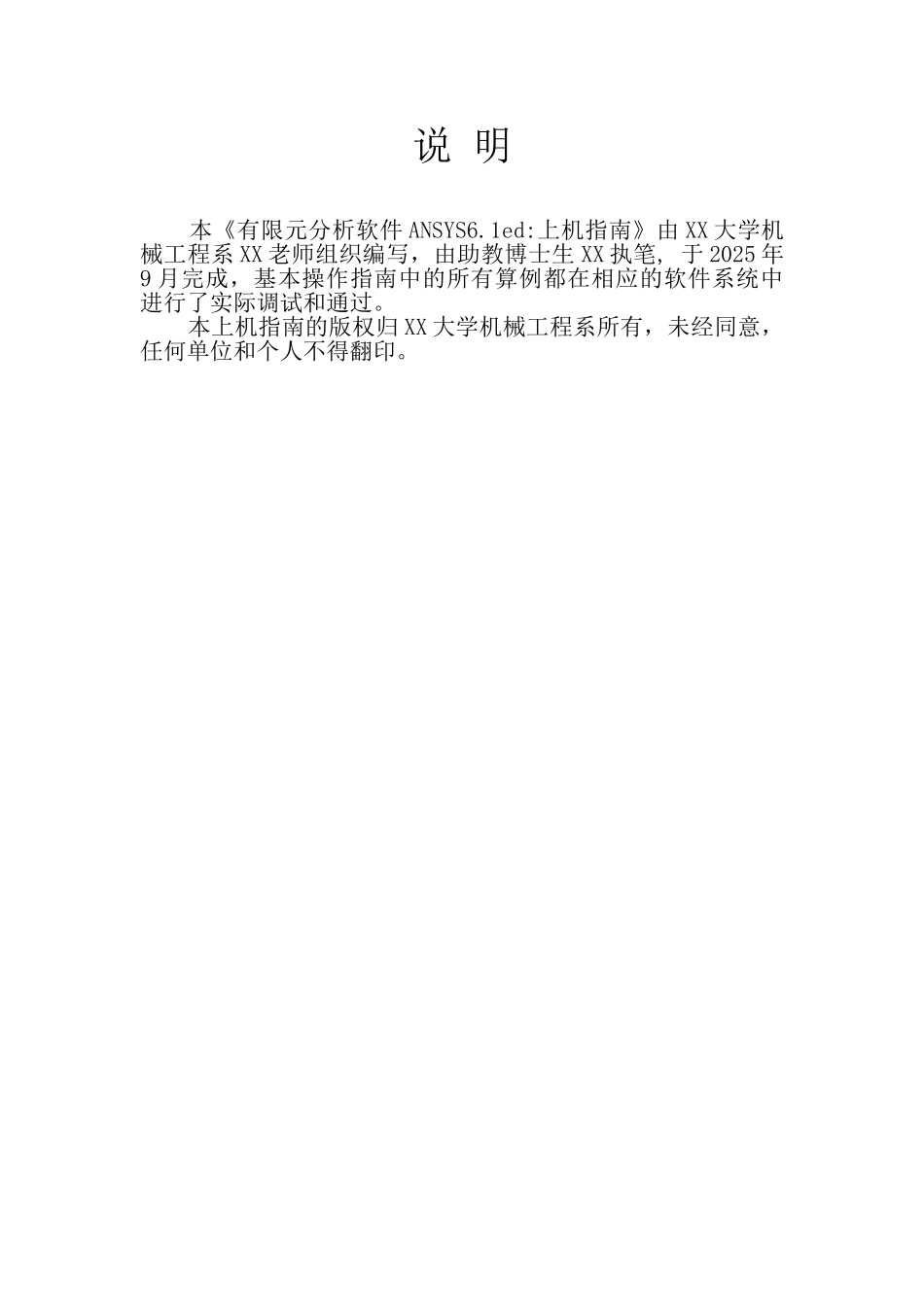

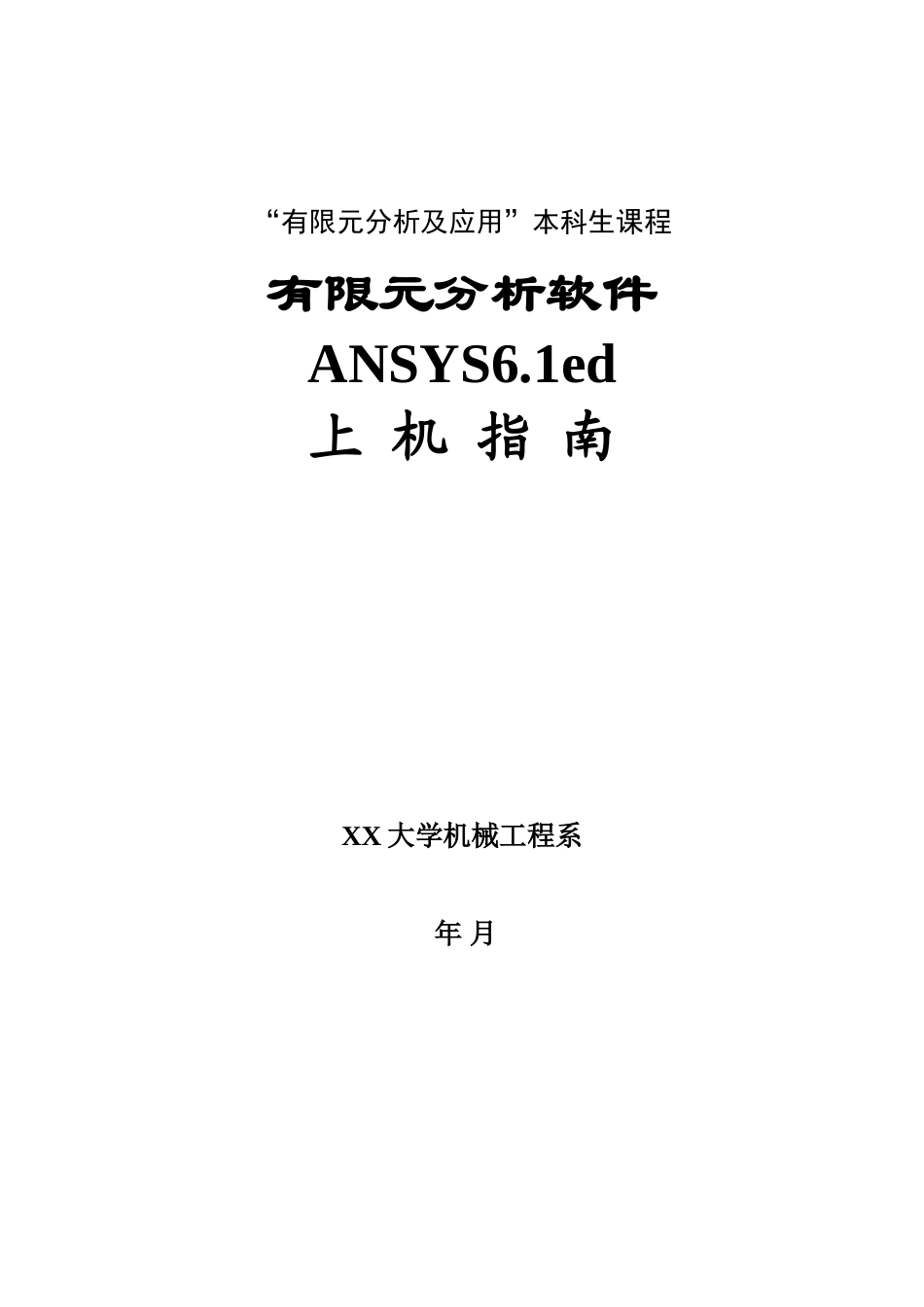

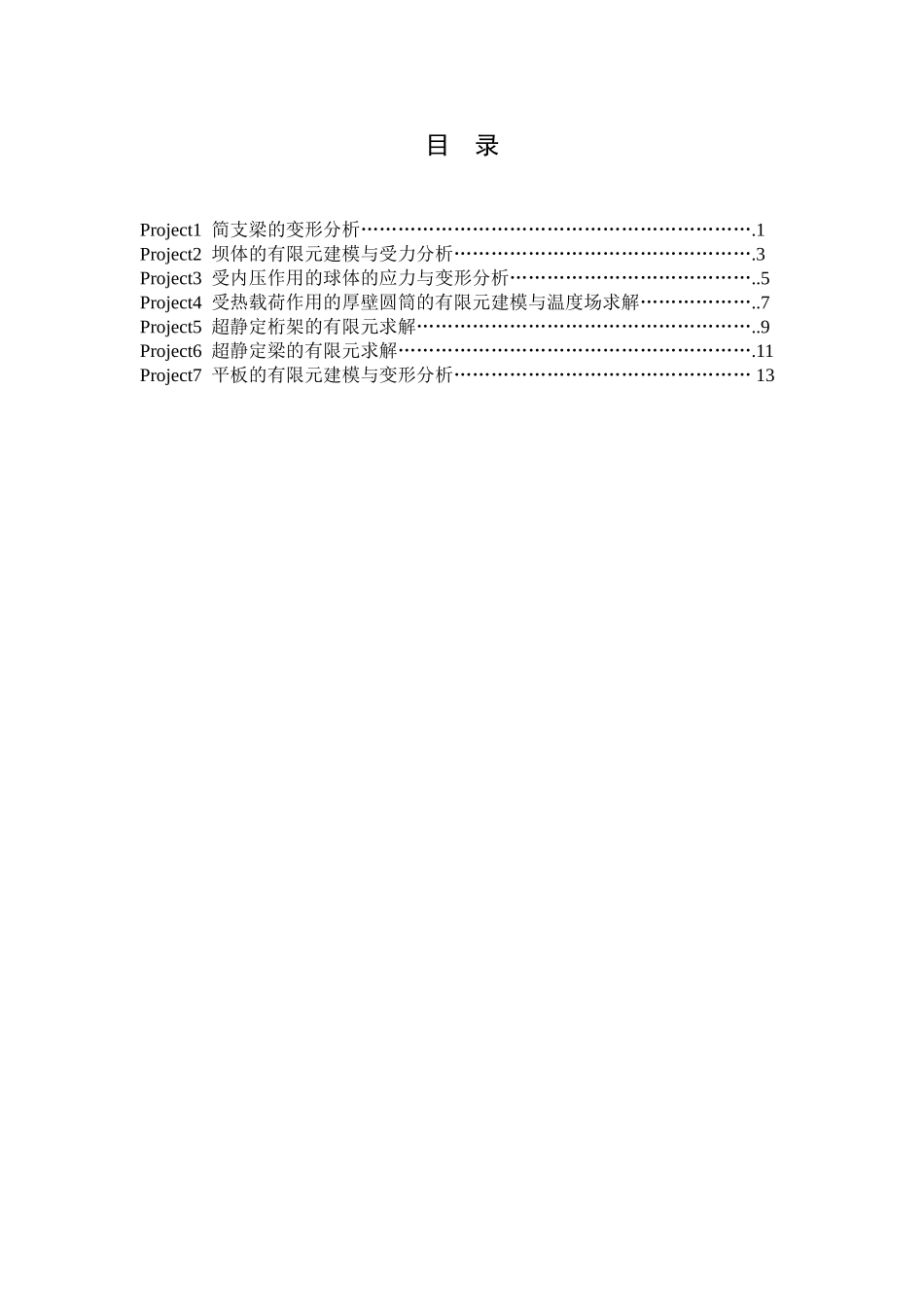

“有限元分析及应用”本科生课程有限元分析软件ANSYS6.1ed上 机 指 南XX 大学机械工程系 年 月说 明 本《有限元分析软件 ANSYS6.1ed:上机指南》由 XX 大学机械工程系 XX 老师组织编写，由助教博士生 XX 执笔, 于 2025 年9 月完成，基本操作指南中的所有算例都在相应的软件系统中进行了实际调试和通过。 本上机指南的版权归 XX 大学机械工程系所有，未经同意，任何单位和个人不得翻印。目 录Project1 简支梁的变形分析……………………………………………………….1Project2 坝体的有限元建模与受力分析………………………………………….3Project3 受内压作用的球体的应力与变形分析…………………………………..5Project4 受热载荷作用的厚壁圆筒的有限元建模与温度场求解………………..7Project5 超静定桁架的有限元求解………………………………………………..9Project6 超静定梁的有限元求解………………………………………………….11Project7 平板的有限元建模与变形分析………………………………………… 13Project1 梁的有限元建模与变形分析计算分析模型如图 1-1 所示, 习题文件名: beam。NOTE:要求选择不同形状的截面分别进行计算。图 1-1 梁的计算分析模型梁截面分别采纳以下三种截面（单位：m）： 矩形截面： 圆截面： 工字形截面：B=0.1, H=0.15 R=0.1 w1=0.1，w2=0.1，w3=0.2, t1=0.0114，t2=0.0114，t3=0.0071.1 进入 ANSYS程序 →ANSYSED 6.1 →Interactive →change the working directory into yours →input Initial jobname: beam→Run1.2 设置计算类型 ANSYS Main Menu: Preferences →select Structural → OK1.3 选择单元类型ANSYS Main Menu: Preprocessor →Element Type→Add/Edit/Delete… →Add… →select Beam 2 node 188 →OK (back to Element Types window) →Close (the Element Type window)1.4 定义材料参数ANSYS Main Menu: Preprocessor →Material Props →Material Models →Structural →Linear →Elastic →Isotropic →input EX:2.1e11, PRXY:0.3 → OK1.5 定义截面ANSYS Main Menu: Preprocessor →Sections →Beam →Common Sectns →分别定义矩形截面、圆截面和工字形截面：矩形截面 :ID=1,B=0.1，H=0.15 →Apply →圆截面：ID=2,R=0.1 →Apply →工字形截面：ID=3,w...
