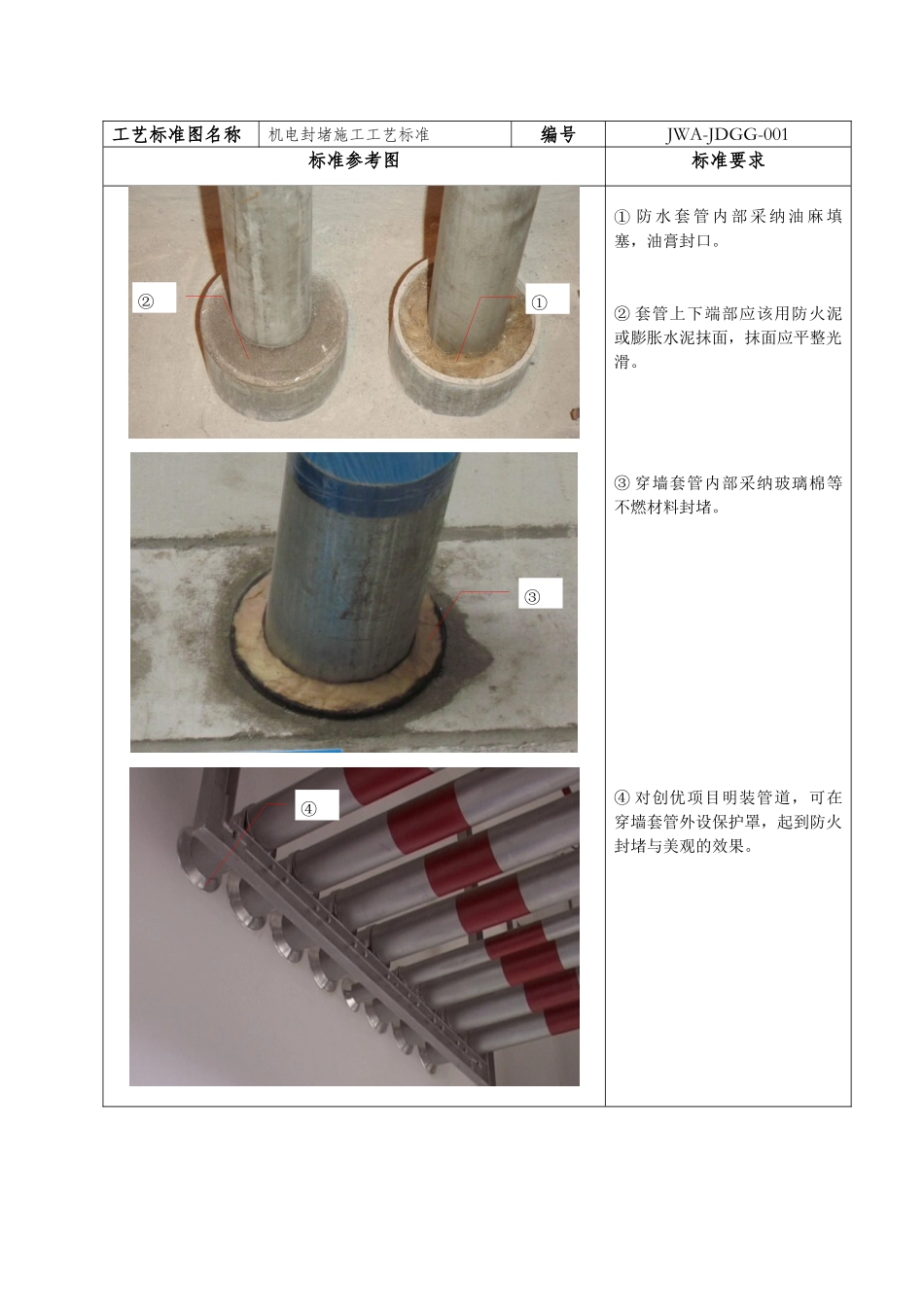

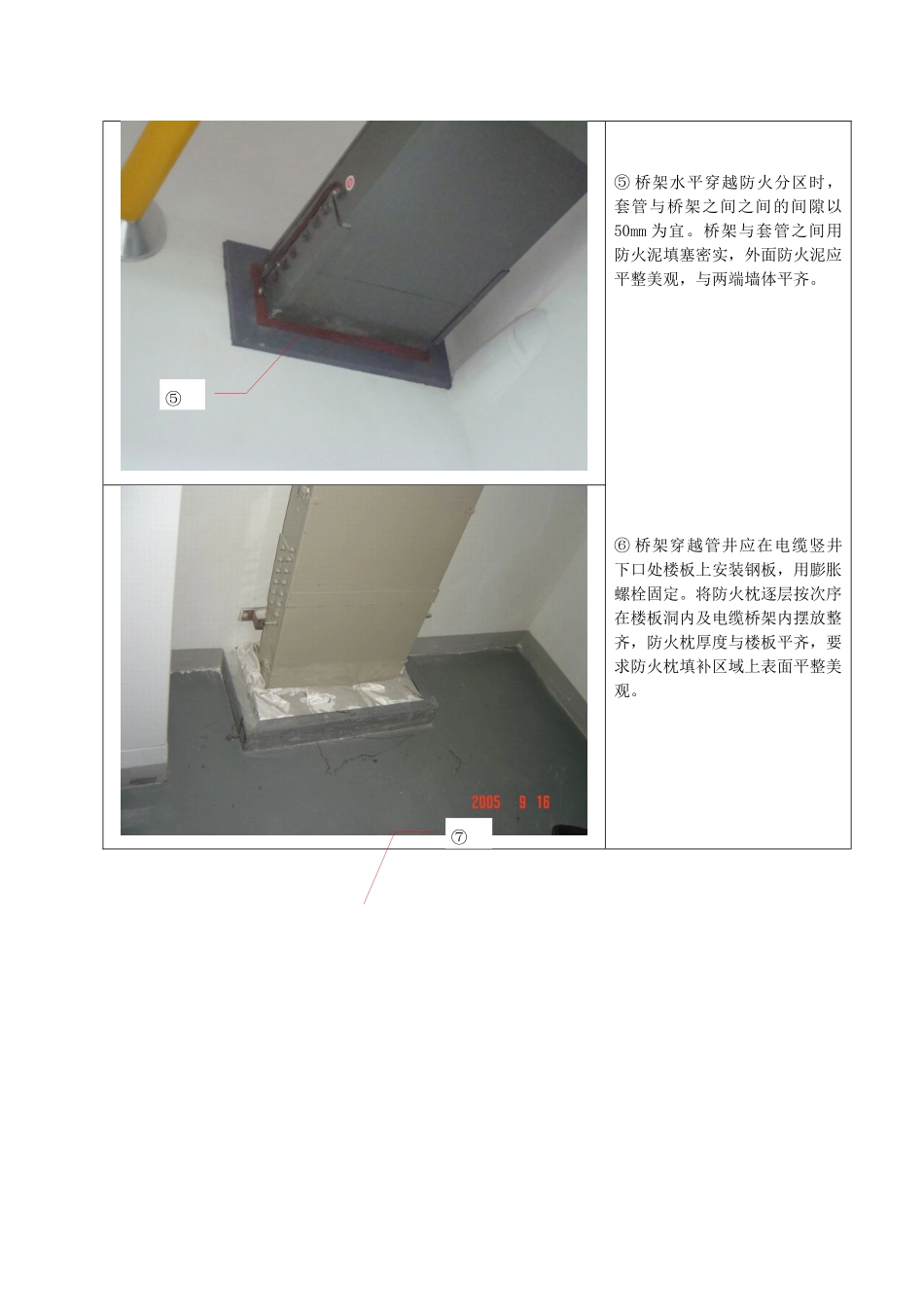

工艺标准图名称机电封堵施工工艺标准编号JWA-JDGG-001标准参考图标准要求① 防 水 套 管 内 部 采 纳 油 麻 填塞，油膏封口。② 套管上下端部应该用防火泥或膨胀水泥抹面，抹面应平整光滑。③ 穿墙套管内部采纳玻璃棉等不燃材料封堵。④ 对创优项目明装管道，可在穿墙套管外设保护罩，起到防火封堵与美观的效果。①②③④⑤ 桥架水平穿越防火分区时，套管与桥架之间之间的间隙以50mm 为宜。桥架与套管之间用防火泥填塞密实，外面防火泥应平整美观，与两端墙体平齐。⑥ 桥架穿越管井应在电缆竖井下口处楼板上安装钢板，用膨胀螺栓固定。将防火枕逐层按次序在楼板洞内及电缆桥架内摆放整齐，防火枕厚度与楼板平齐，要求防火枕填补区域上表面平整美观。⑤⑦⑦ 电缆桥架穿越管井、进配电箱时，应该电缆竖井下口处楼板或箱体上安装钢板固定。然后用防火泥填塞密实，防火泥表面平整。⑧ 风管穿越防火分区，套管与风管之间缝隙应用玻璃棉等不燃材料封堵。⑨ 玻璃棉外部表层应采纳防火泥封堵抹面。⑧⑨⑩ 配电箱底部进出线孔洞应用防火泥进行封堵。⑪ 桥架进开关箱，配电箱、柜应采纳镀锌铁皮罩进行封堵。其它要求：⑩⑪
