机电监理工作报告

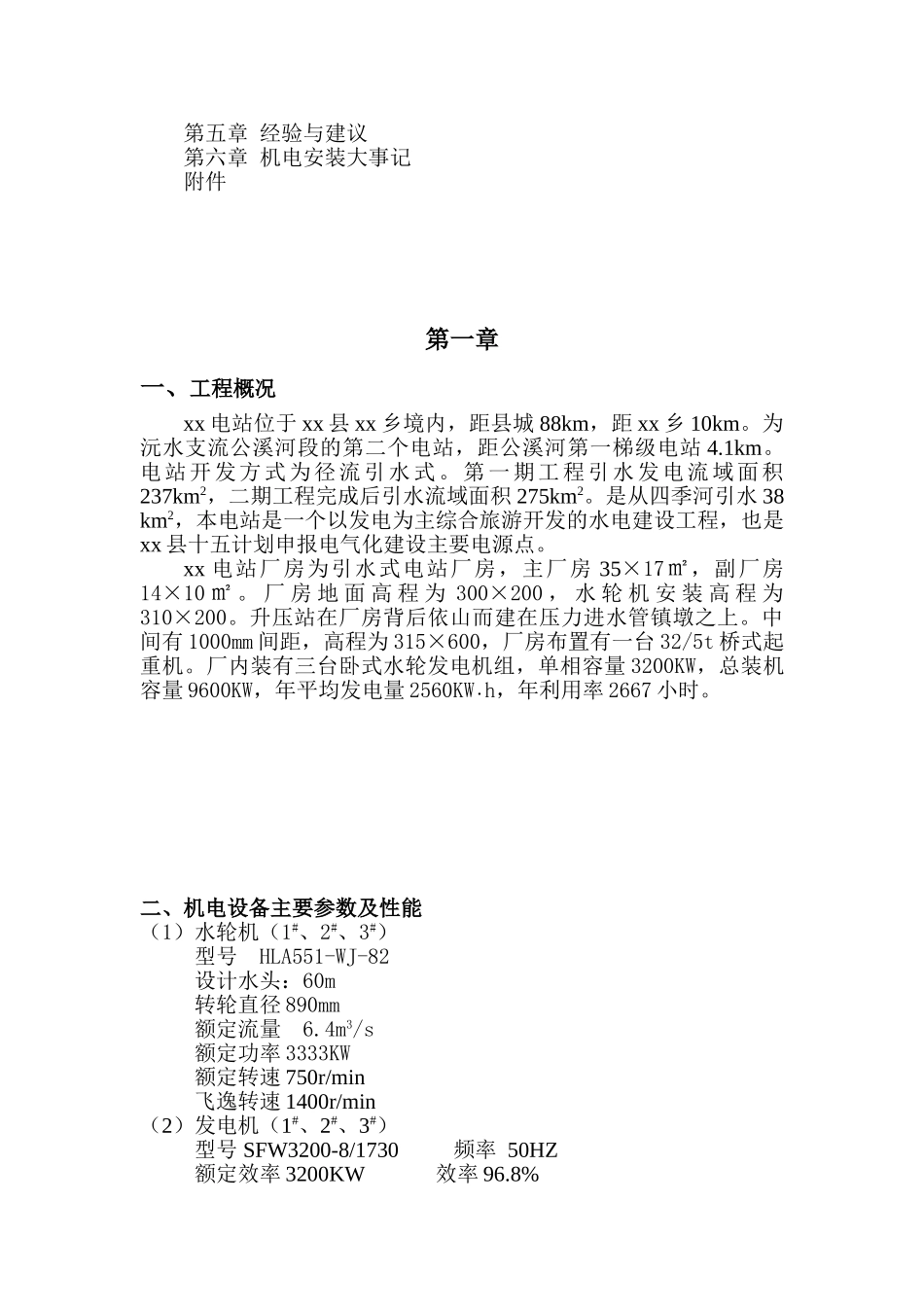

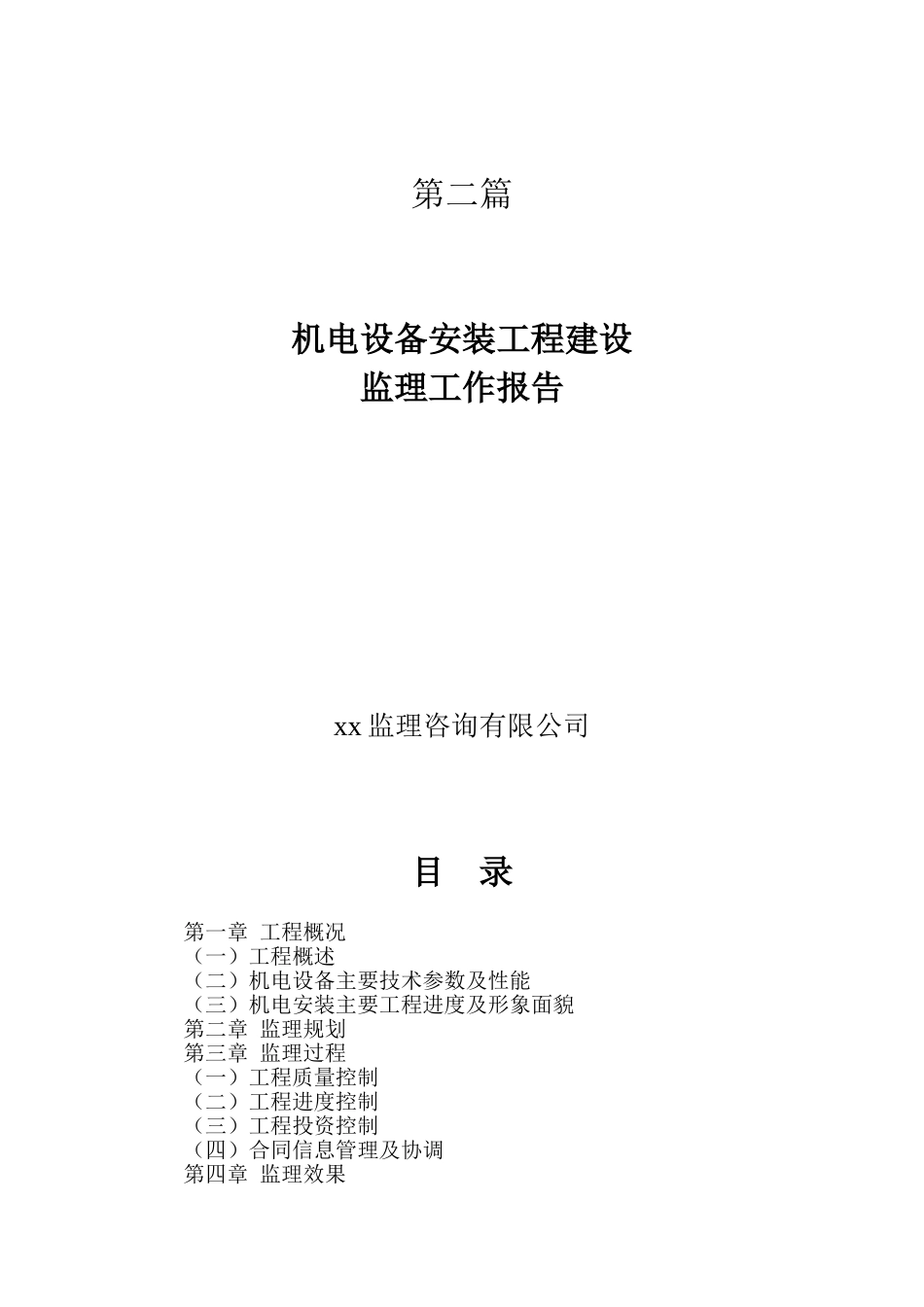

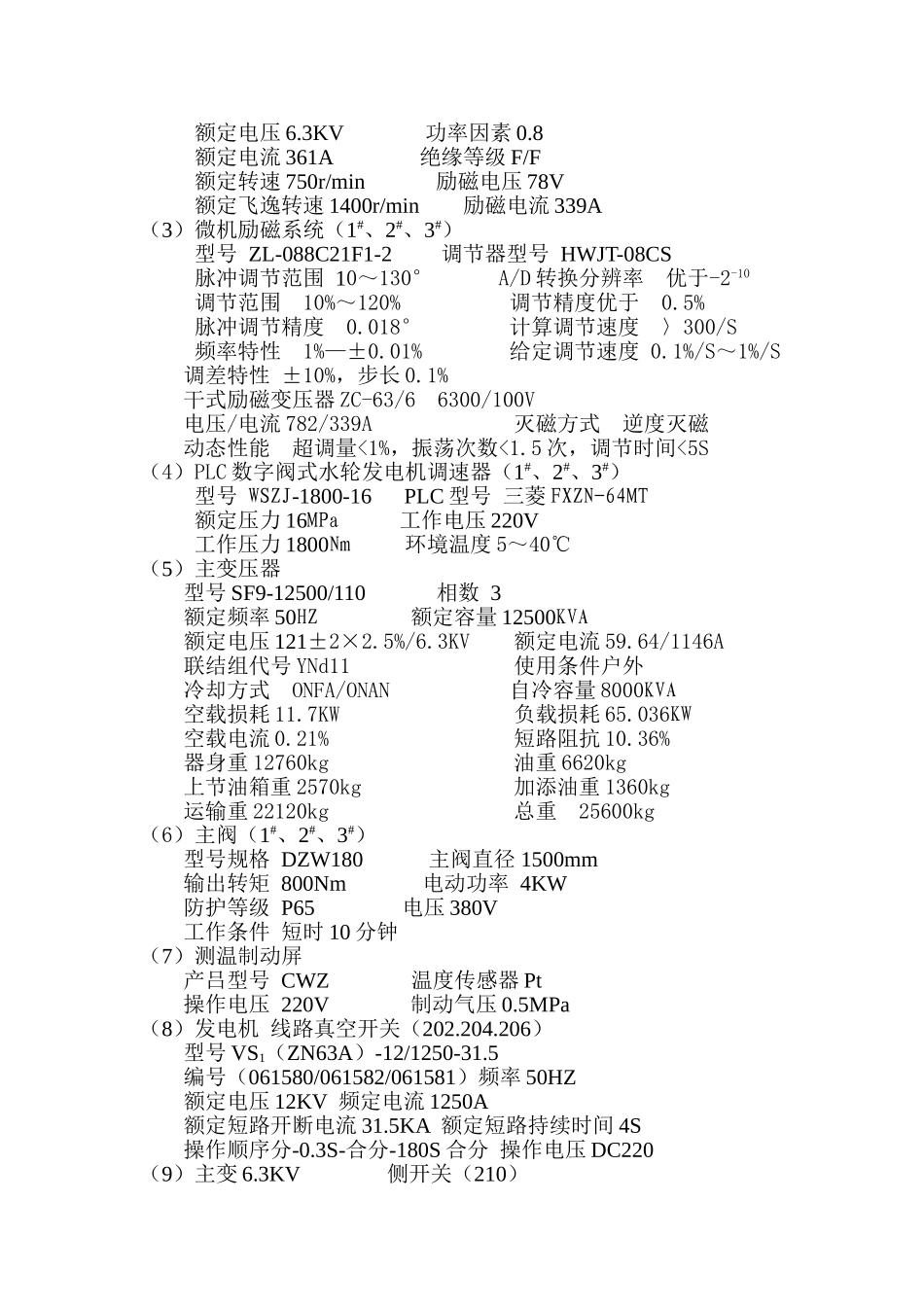

第二篇机电设备安装工程建设监理工作报告xx 监理咨询有限公司目 录第一章 工程概况（一）工程概述（二）机电设备主要技术参数及性能（三）机电安装主要工程进度及形象面貌第二章 监理规划第三章 监理过程（一）工程质量控制（二）工程进度控制（三）工程投资控制（四）合同信息管理及协调第四章 监理效果第五章 经验与建议第六章 机电安装大事记附件第一章 一、工程概况xx 电站位于 xx 县 xx 乡境内，距县城 88km，距 xx 乡 10km。为沅水支流公溪河段的第二个电站，距公溪河第一梯级电站 4.1km。电站开发方式为径流引水式。第一期工程引水发电流域面积237km2，二期工程完成后引水流域面积 275km2。是从四季河引水 38 km2，本电站是一个以发电为主综合旅游开发的水电建设工程，也是xx 县十五计划申报电气化建设主要电源点。xx 电站厂房为引水式电站厂房，主厂房 35×17㎡，副厂房14×10 ㎡ 。 厂 房 地 面 高 程 为 300×200 ， 水 轮 机 安 装 高 程 为310×200。升压站在厂房背后依山而建在压力进水管镇墩之上。中间有 1000mm 间距，高程为 315×600，厂房布置有一台 32/5t 桥式起重机。厂内装有三台卧式水轮发电机组，单相容量 3200KW，总装机容量 9600KW，年平均发电量 2560KW·h，年利用率 2667 小时。二、机电设备主要参数及性能（1）水轮机（1#、2#、3#）型号 HLA551-WJ-82设计水头：60m转轮直径 890mm额定流量 6.4m3/s额定功率 3333KW额定转速 750r/min飞逸转速 1400r/min（2）发电机（1#、2#、3#）型号 SFW3200-8/1730 频率 50HZ额定效率 3200KW 效率 96.8%额定电压 6.3KV 功率因素 0.8额定电流 361A 绝缘等级 F/F额定转速 750r/min 励磁电压 78V额定飞逸转速 1400r/min 励磁电流 339A（3）微机励磁系统（1#、2#、3#）型号 ZL-088C21F1-2 调节器型号 HWJT-08CS脉冲调节范围 10～130° A/D 转换分辨率 优于-2-10调节范围 10%～120% 调节精度优于 0.5%脉冲调节精度 0.018° 计算调节速度 〉300/S频率特性 1%—±0.01% 给定调节速度 0.1%/S～1%/S调差特性 ±10%，步长 0.1% 干式励磁变压器 ZC-63/6 6300/100V电压/电流 782/339A 灭磁方式 逆度灭磁动态性能 超调量<1%，振荡次数<1.5 次，调节时间<5S（4）PLC 数字阀式水轮发电机调速器（1#、2#、3#）型号 WSZJ-1800-16 PLC 型号 三菱 FXZN-64MT额定压力 16MPa 工作电压 22...
