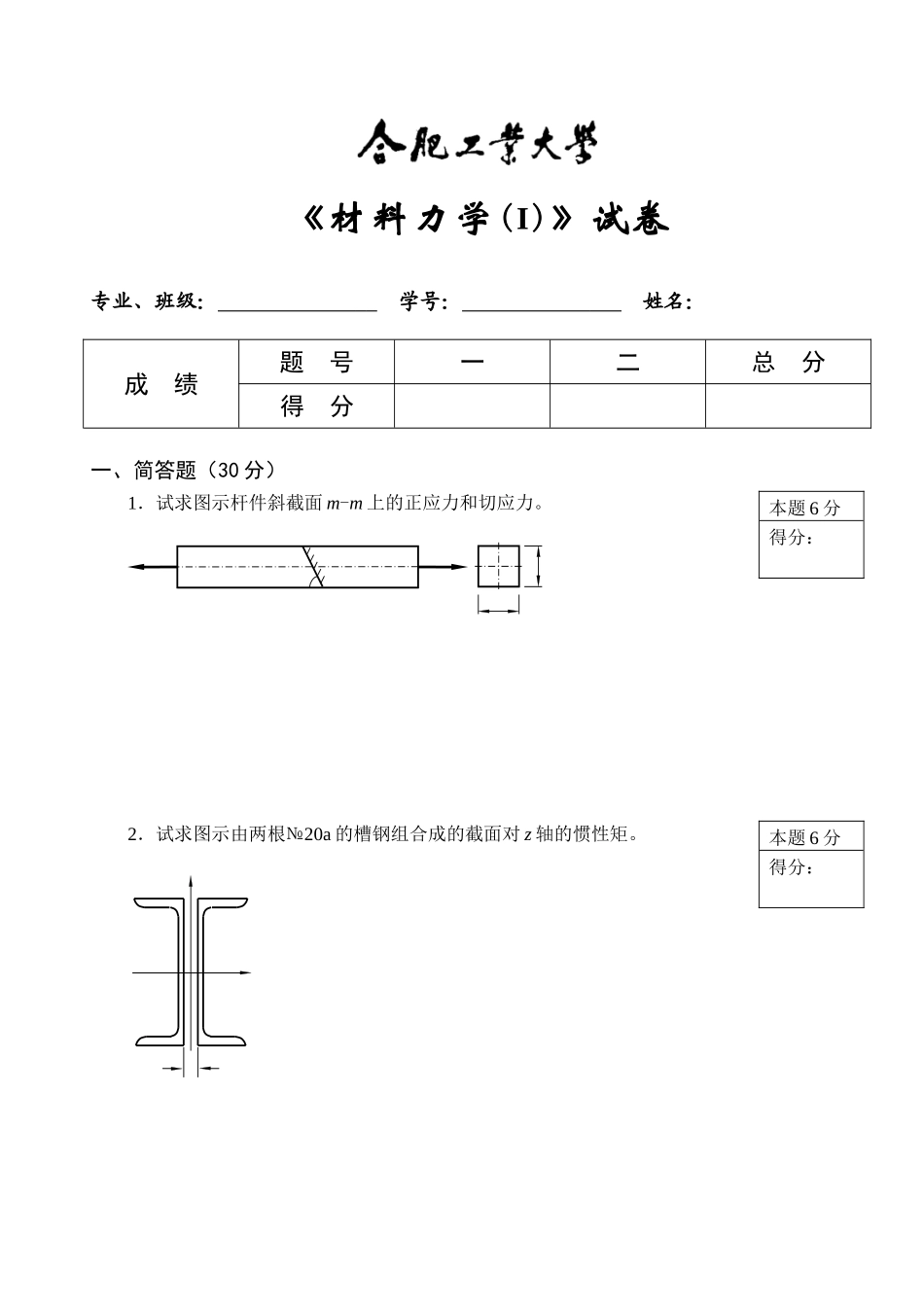

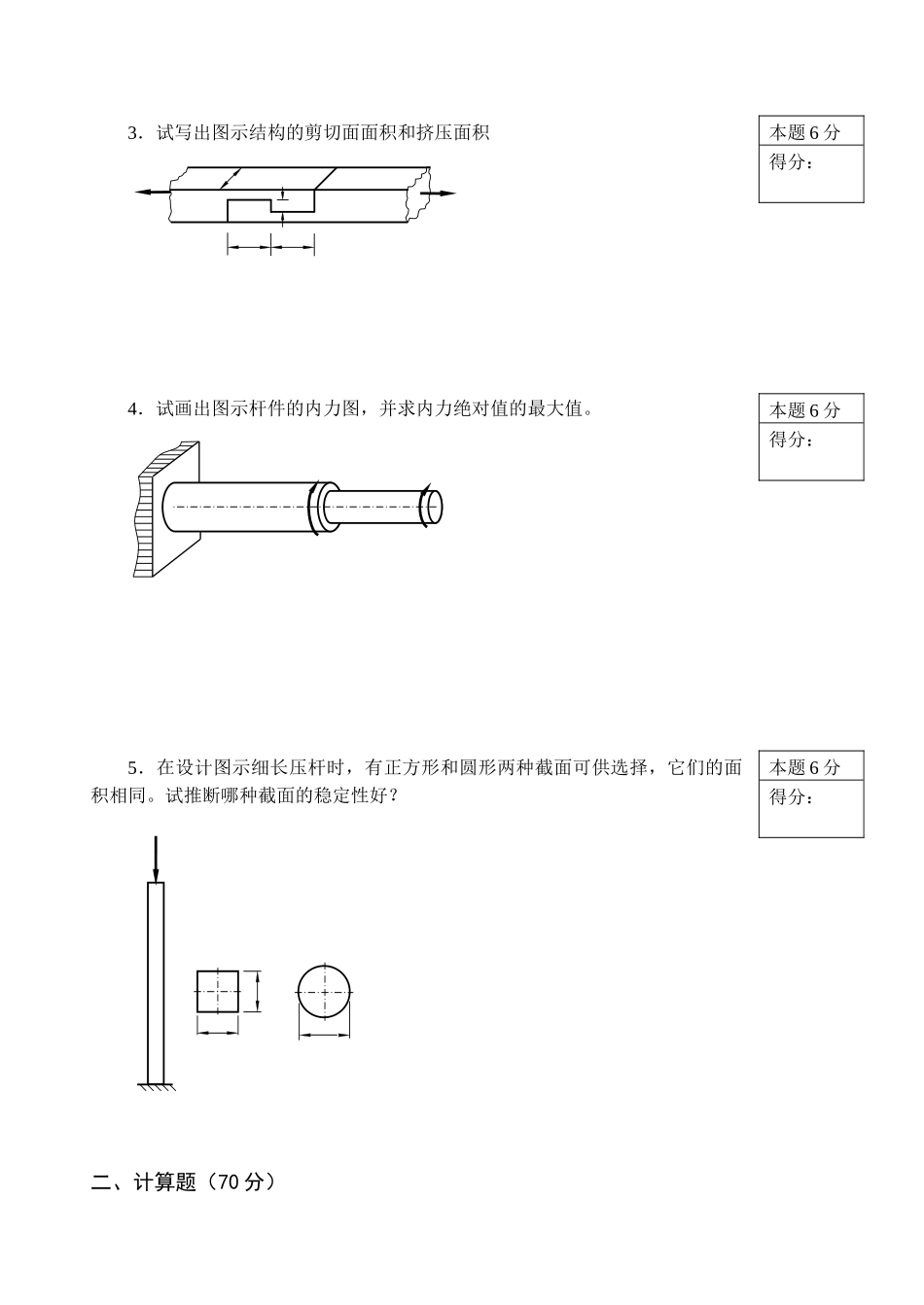

《材料力学(I)》试卷专业、班级： 学号： 姓名： 成 绩题 号一二总 分得 分一、简答题（30 分）1．试求图示杆件斜截面 m-m 上的正应力和切应力。2．试求图示由两根№20a 的槽钢组合成的截面对 z 轴的惯性矩。本题 6 分得分：本题 6 分得分：3．试写出图示结构的剪切面面积和挤压面积4．试画出图示杆件的内力图，并求内力绝对值的最大值。5．在设计图示细长压杆时，有正方形和圆形两种截面可供选择，它们的面积相同。试推断哪种截面的稳定性好？二、计算题（70 分）本题 6 分得分：本题 6 分得分：本题 6 分得分：1．某点的应力状态如图所示，试求：(1)该点的主应力大小与方向；(2)该点的最大切应力；(3)在单元体上画出主应力的方向（图中应力单位：）。2．试画出图示梁的剪力图和弯矩图，并求和。本题 14 分得分：本题 14 分得分：3．图示梁的抗弯刚度为，在梁的截面上作用有集中力偶。试求梁的截面转角。本题 14 分得分：4．图示矩形截面拉杆受偏心拉力 F 作用，用电测法测得该杆表面 A、B两点的轴向线应变分别为和。试证明偏心距。5．图示跨长的简支梁由 No.20a 工字钢制成，有一重的重本题 14 分得分：本题 14 分得分：物自高度处自由下落至梁的中点处。已知材料的许用应力，弹性模量。试校核该梁的强度。
