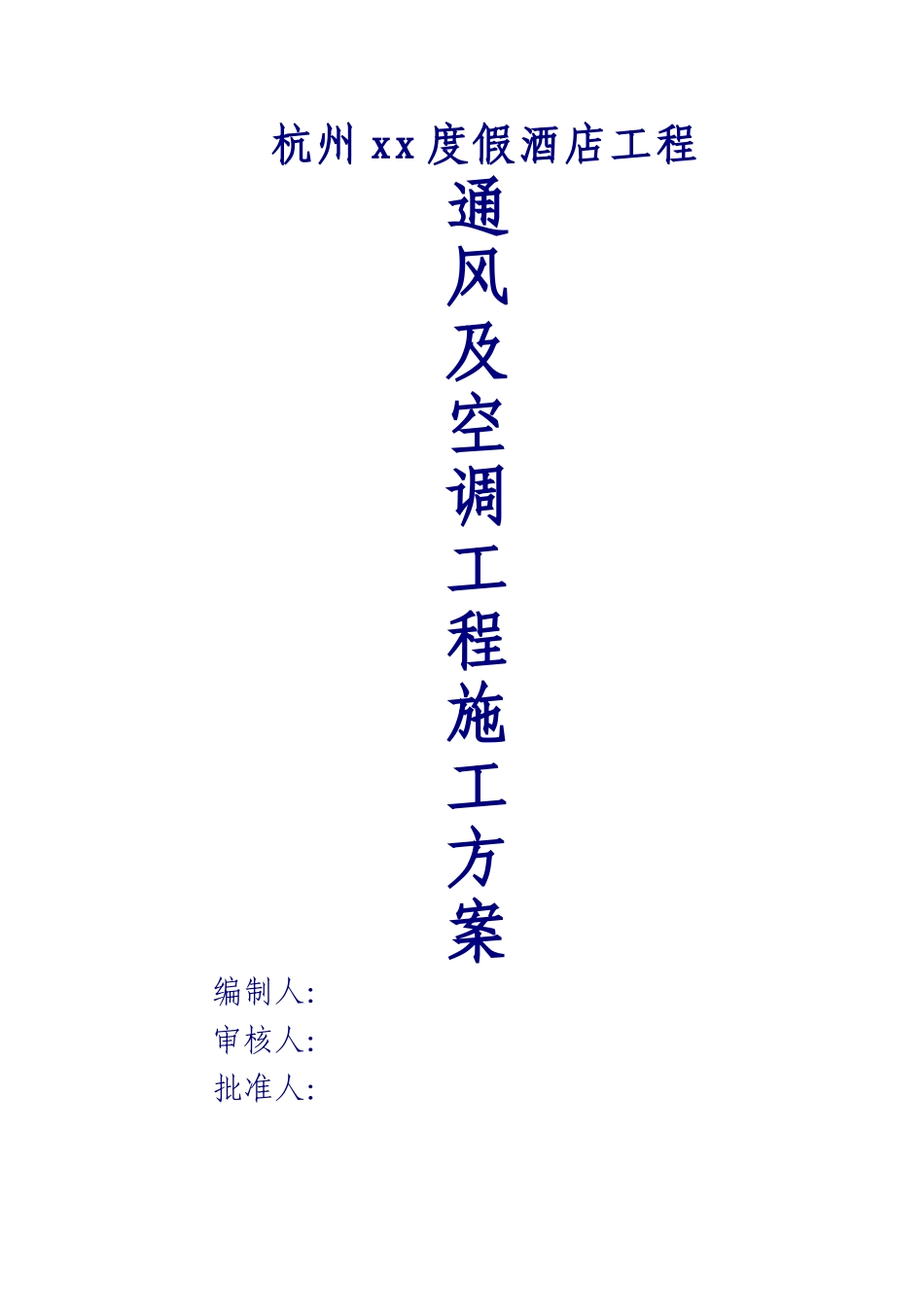

杭州]度假酒店通风及空调工程施工方案

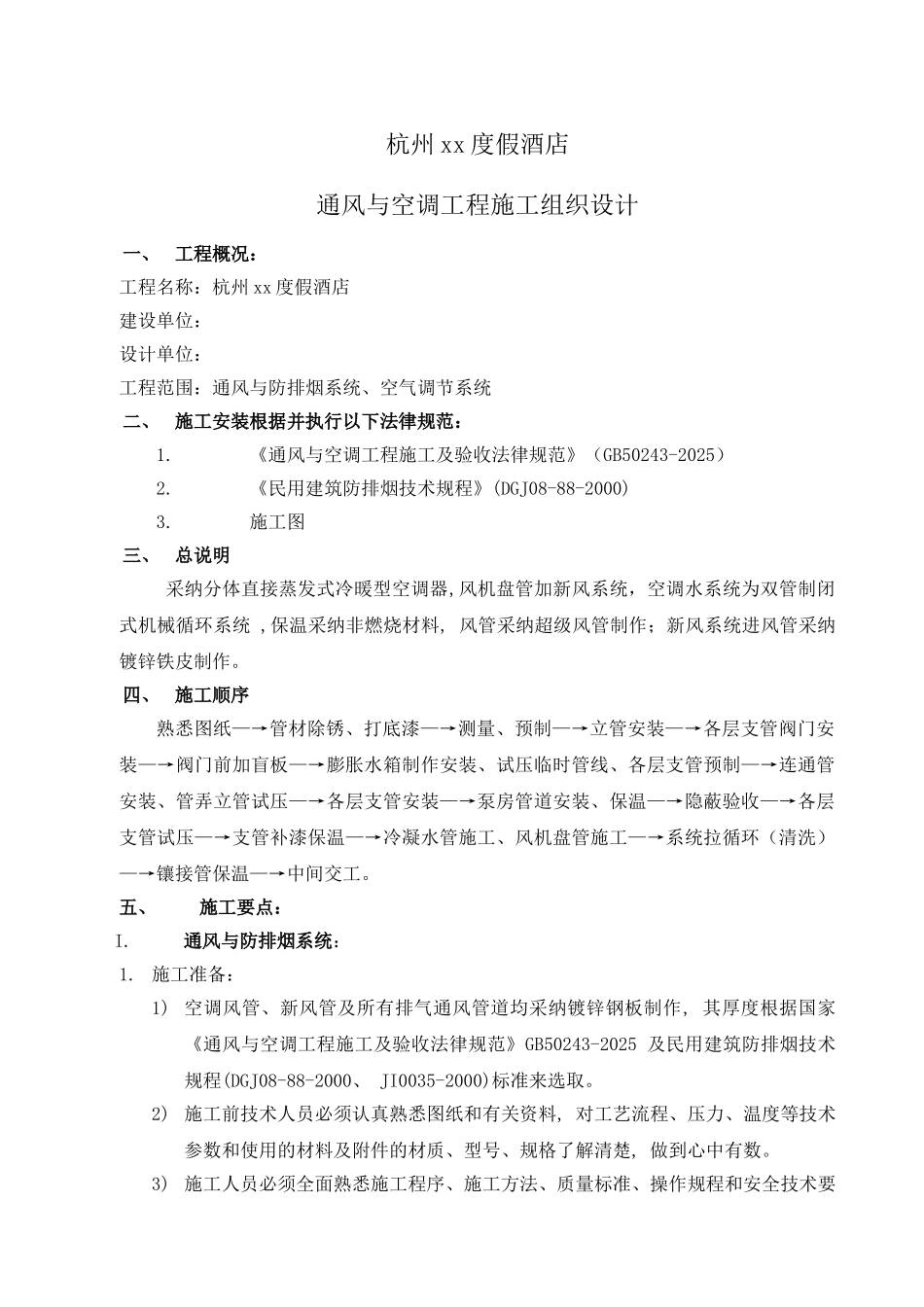

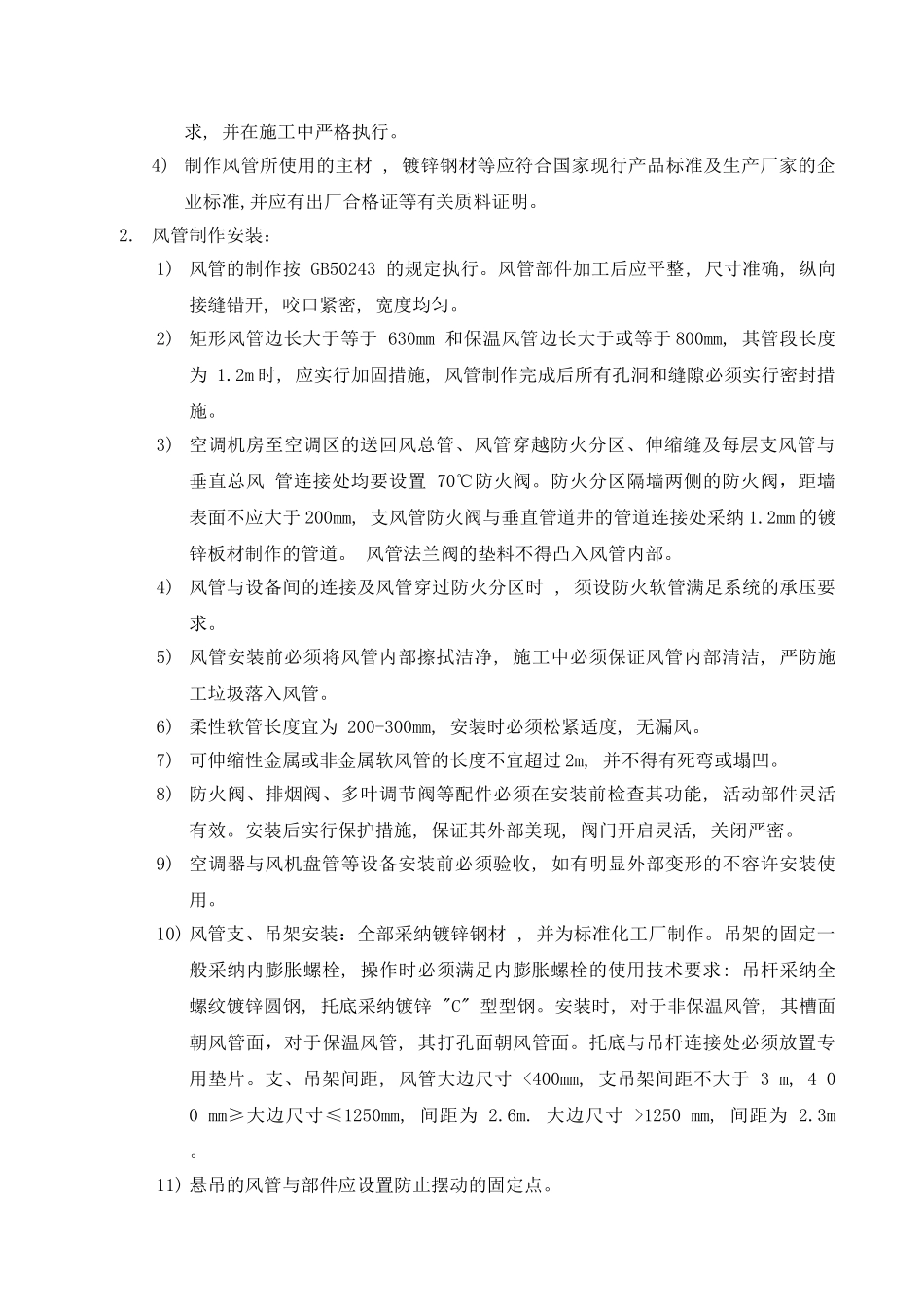

杭州 xx 度假酒店工程通风及空调工程施工方案编制人：审核人：批准人：杭州 xx 度假酒店通风与空调工程施工组织设计一、工程概况：工程名称：杭州 xx 度假酒店建设单位：设计单位：工程范围：通风与防排烟系统、空气调节系统二、施工安装根据并执行以下法律规范：1.《通风与空调工程施工及验收法律规范》（GB50243-2025） 2.《民用建筑防排烟技术规程》(DGJ08-88-2000)3.施工图三、总说明 采纳分体直接蒸发式冷暖型空调器,风机盘管加新风系统，空调水系统为双管制闭式机械循环系统 ,保温采纳非燃烧材料, 风管采纳超级风管制作；新风系统进风管采纳镀锌铁皮制作。四、施工顺序熟悉图纸—→管材除锈、打底漆—→测量、预制—→立管安装—→各层支管阀门安装—→阀门前加盲板—→膨胀水箱制作安装、试压临时管线、各层支管预制—→连通管安装、管弄立管试压—→各层支管安装—→泵房管道安装、保温—→隐蔽验收—→各层支管试压—→支管补漆保温—→冷凝水管施工、风机盘管施工—→系统拉循环（清洗）—→镶接管保温—→中间交工。五、施工要点：I.通风与防排烟系统：1. 施工准备：1) 空调风管、新风管及所有排气通风管道均采纳镀锌钢板制作, 其厚度根据国家《通风与空调工程施工及验收法律规范》GB50243-2025 及民用建筑防排烟技术规程(DGJ08-88-2000、 JI0035-2000)标准来选取。2) 施工前技术人员必须认真熟悉图纸和有关资料, 对工艺流程、压力、温度等技术参数和使用的材料及附件的材质、型号、规格了解清楚, 做到心中有数。3) 施工人员必须全面熟悉施工程序、施工方法、质量标准、操作规程和安全技术要求, 并在施工中严格执行。4) 制作风管所使用的主材 , 镀锌钢材等应符合国家现行产品标准及生产厂家的企业标准,并应有出厂合格证等有关质料证明。 2. 风管制作安装：1) 风管的制作按 GB50243 的规定执行。风管部件加工后应平整, 尺寸准确, 纵向接缝错开, 咬口紧密, 宽度均匀。2) 矩形风管边长大于等于 630mm 和保温风管边长大于或等于 800mm, 其管段长度为 1.2m 时, 应实行加固措施, 风管制作完成后所有孔洞和缝隙必须实行密封措施。3) 空调机房至空调区的送回风总管、风管穿越防火分区、伸缩缝及每层支风管与垂直总风 管连接处均要设置 70℃防火阀。防火分区隔墙两侧的防火阀，距墙表面不应大于 200mm, 支风管防火阀与垂直管道井的管道连接处采纳 1.2mm 的镀锌板材制作的管道。 风管法兰阀的垫...
