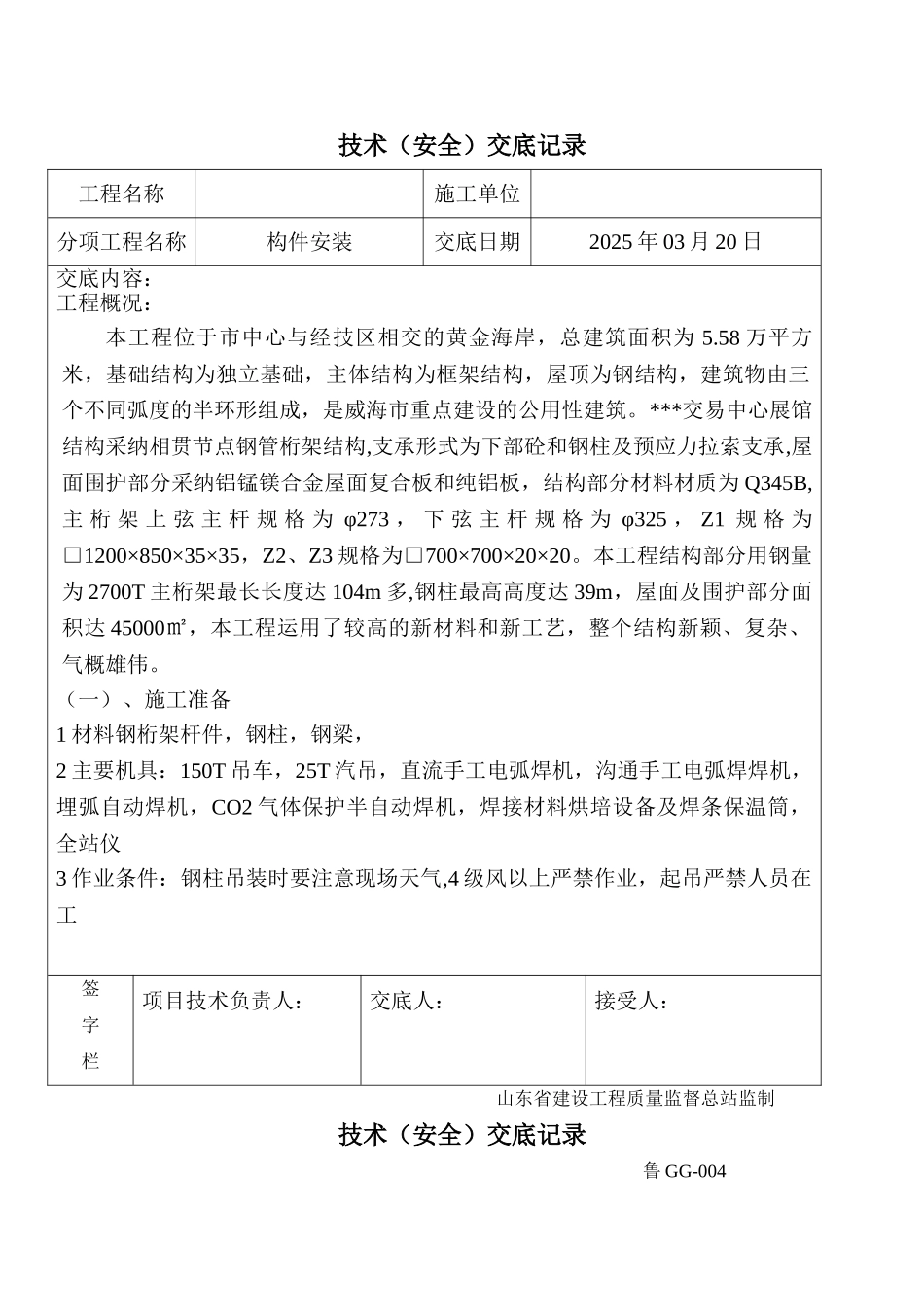

技术（安全）交底记录工程名称施工单位分项工程名称构件安装交底日期2025 年 03 月 20 日交底内容：工程概况：本工程位于市中心与经技区相交的黄金海岸，总建筑面积为 5.58 万平方米，基础结构为独立基础，主体结构为框架结构，屋顶为钢结构，建筑物由三个不同弧度的半环形组成，是威海市重点建设的公用性建筑。***交易中心展馆结构采纳相贯节点钢管桁架结构,支承形式为下部砼和钢柱及预应力拉索支承,屋面围护部分采纳铝锰镁合金屋面复合板和纯铝板，结构部分材料材质为 Q345B,主 桁 架 上 弦 主 杆 规 格 为 φ273 ， 下 弦 主 杆 规 格 为 φ325 ， Z1 规 格 为□1200×850×35×35，Z2、Z3 规格为□700×700×20×20。本工程结构部分用钢量为 2700T 主桁架最长长度达 104m 多,钢柱最高高度达 39m，屋面及围护部分面积达 45000㎡，本工程运用了较高的新材料和新工艺，整个结构新颖、复杂、气概雄伟。（一）、施工准备1 材料钢桁架杆件，钢柱，钢梁，2 主要机具：150T 吊车，25T 汽吊，直流手工电弧焊机，沟通手工电弧焊焊机，埋弧自动焊机，CO2 气体保护半自动焊机，焊接材料烘培设备及焊条保温筒，全站仪3 作业条件：钢柱吊装时要注意现场天气,4 级风以上严禁作业，起吊严禁人员在工签字栏项目技术负责人：交底人：接受人：山东省建设工程质量监督总站监制技术（安全）交底记录鲁 GG-004 工程名称施工单位分项工程名称构件安装交底日期2025 年 03 月 20 日交底内容：作范围内起动，并做好各项防护措施。（二）、操作工艺1 工艺流程：钢柱吊装方法：复核基础的轴线位置、高低偏差、平整度、标高→弹钢柱基础的十字中心基准线和基准标高→吊装钢柱2 钢桁架安装：脚手架搭设→桁架胎架搭设→拼装主杆→安装水平杆、侧向及竖向腹杆→点焊固定（三）、质量标准1、钢柱吊装的主要质量精度要求：项 目允 许 偏 差支承面标高±3.0mm支承面水平度1.5mm支承面中心偏移5mm柱底中心线对定位线偏移5mm柱基准点标高±3mm柱 挠 曲10mm柱 垂 直 度15mm柱 顶 标 高15mm签字栏项目技术负责人：交底人：接受人：山东省建设工程质量监督总站监制技术（安全）交底记录鲁 GG-004 工程名称施工单位分项工程名称构件安装交底日期2025 年 03 月 20 日交底内容：2 钢桁架安装质量控制项 目允 许 偏 差桁架长度L/2000，且不大于±25.0桁架宽度±10.0桁架高度±10.0节点偏移△X △Y △Z±...
