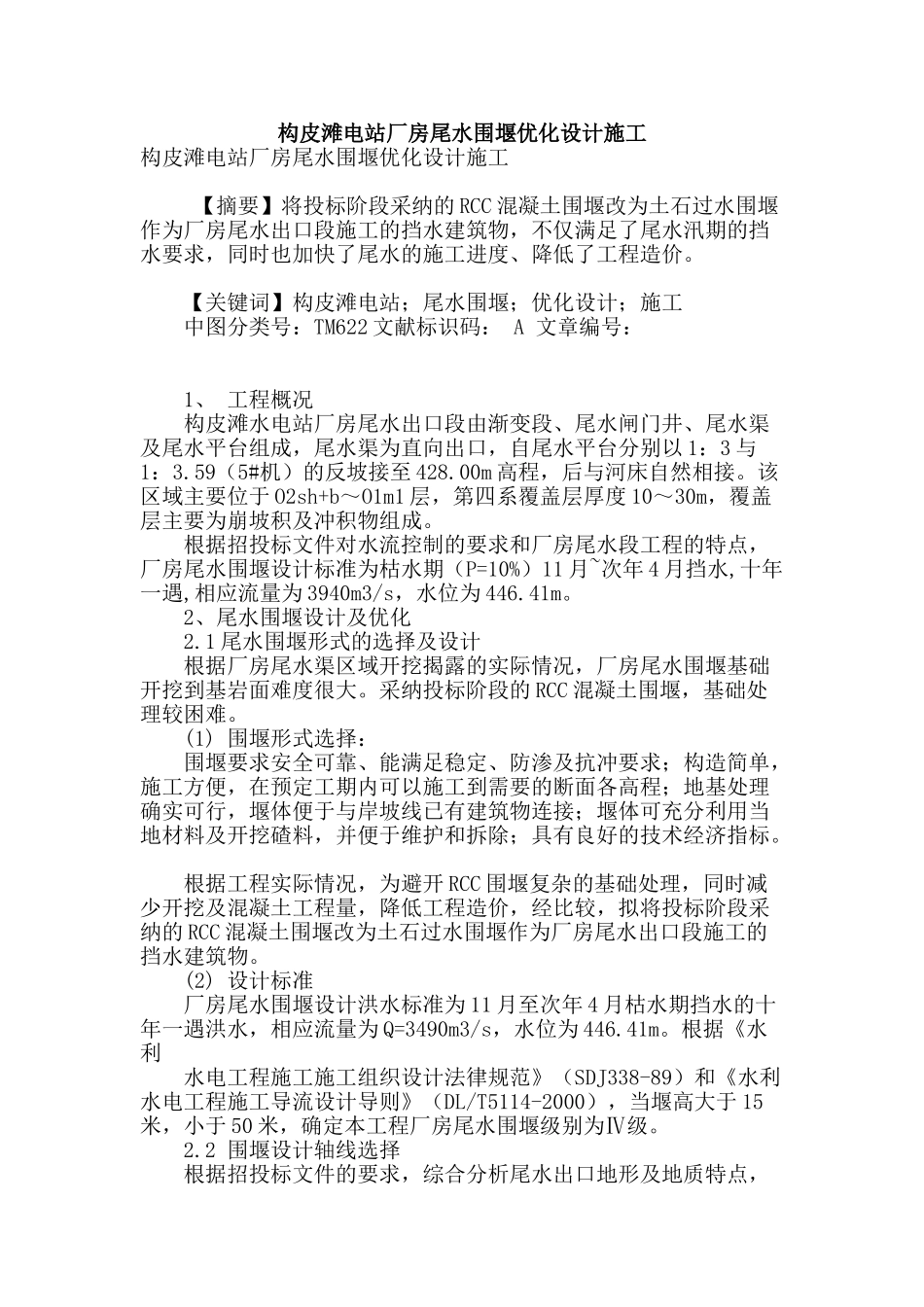

构皮滩电站厂房尾水围堰优化设计施工

构皮滩电站厂房尾水围堰优化设计施工构皮滩电站厂房尾水围堰优化设计施工 【摘要】将投标阶段采纳的 RCC 混凝土围堰改为土石过水围堰作为厂房尾水出口段施工的挡水建筑物，不仅满足了尾水汛期的挡水要求，同时也加快了尾水的施工进度、降低了工程造价。 【关键词】构皮滩电站；尾水围堰；优化设计；施工 中图分类号：TM622 文献标识码： A 文章编号： 1、 工程概况 构皮滩水电站厂房尾水出口段由渐变段、尾水闸门井、尾水渠及尾水平台组成，尾水渠为直向出口，自尾水平台分别以 1：3 与1：3.59（5#机）的反坡接至 428.00m 高程，后与河床自然相接。该区域主要位于 O2sh+b～O1m1 层，第四系覆盖层厚度 10～30m，覆盖层主要为崩坡积及冲积物组成。 根据招投标文件对水流控制的要求和厂房尾水段工程的特点，厂房尾水围堰设计标准为枯水期（P=10%）11 月~次年 4 月挡水,十年一遇,相应流量为 3940m3/s，水位为 446.41m。 2、尾水围堰设计及优化 2.1 尾水围堰形式的选择及设计 根据厂房尾水渠区域开挖揭露的实际情况，厂房尾水围堰基础开挖到基岩面难度很大。采纳投标阶段的 RCC 混凝土围堰，基础处理较困难。 (1) 围堰形式选择： 围堰要求安全可靠、能满足稳定、防渗及抗冲要求；构造简单，施工方便，在预定工期内可以施工到需要的断面各高程；地基处理确实可行，堰体便于与岸坡线已有建筑物连接；堰体可充分利用当地材料及开挖碴料，并便于维护和拆除；具有良好的技术经济指标。 根据工程实际情况，为避开 RCC 围堰复杂的基础处理，同时减少开挖及混凝土工程量，降低工程造价，经比较，拟将投标阶段采纳的 RCC 混凝土围堰改为土石过水围堰作为厂房尾水出口段施工的挡水建筑物。 (2) 设计标准 厂房尾水围堰设计洪水标准为 11 月至次年 4 月枯水期挡水的十年一遇洪水，相应流量为 Q=3490m3/s，水位为 446.41m。根据《水利 水电工程施工施工组织设计法律规范》（SDJ338-89）和《水利水电工程施工导流设计导则》（DL/T5114-2000），当堰高大于 15米，小于 50 米，确定本工程厂房尾水围堰级别为Ⅳ级。 2.2 围堰设计轴线选择 根据招投标文件的要求，综合分析尾水出口地形及地质特点，轴线选择综合考虑底部防渗、挖填、以及围堰内侧尽量少压尾水渠的开挖以减少最后一个枯期时段围堰拆除时的工作量。根据以上原则布置围堰轴线，结合招标文件图纸右岸导流洞出口明渠围堰轴线走向，拟定尾水围堰轴线位置，...
