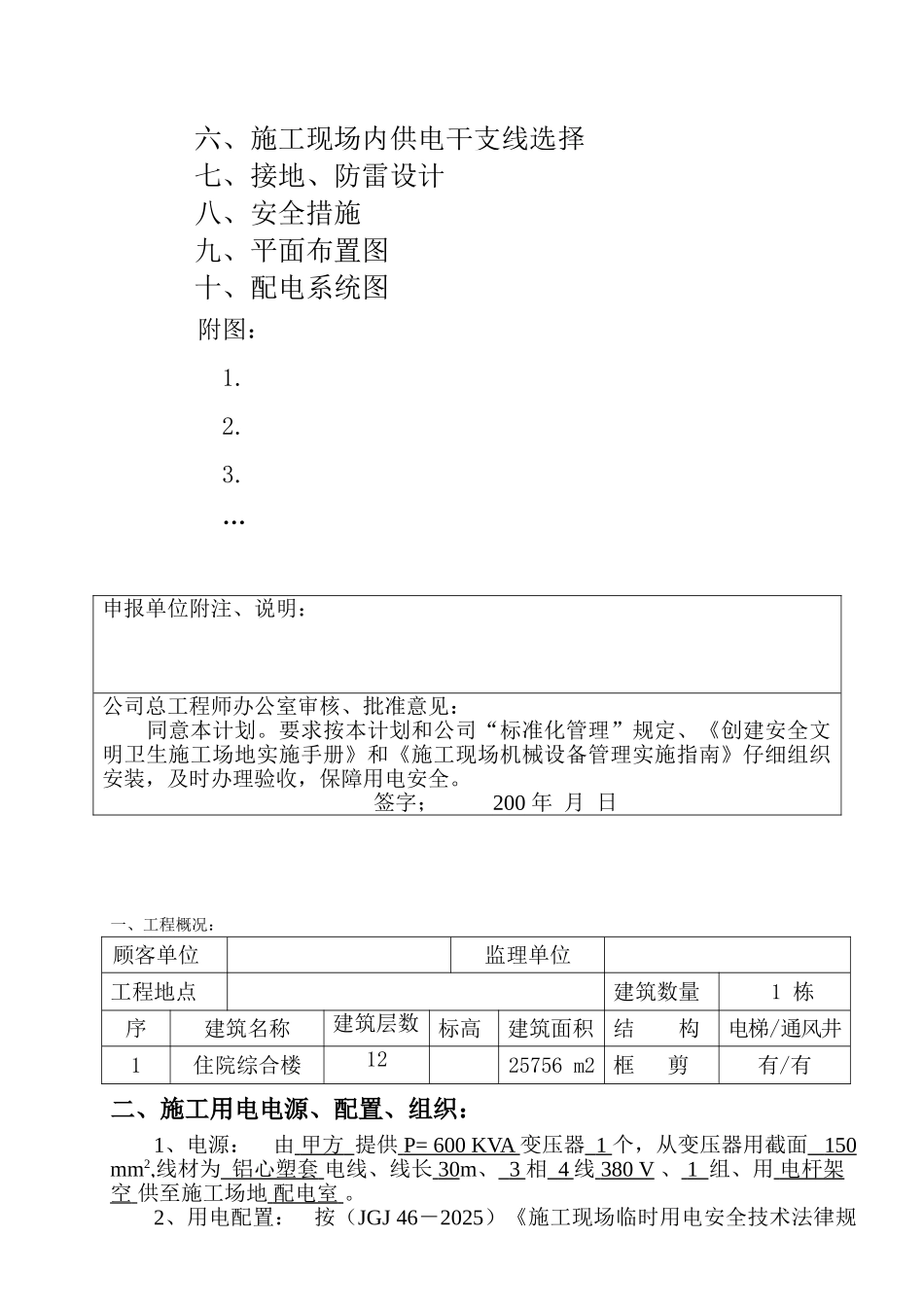

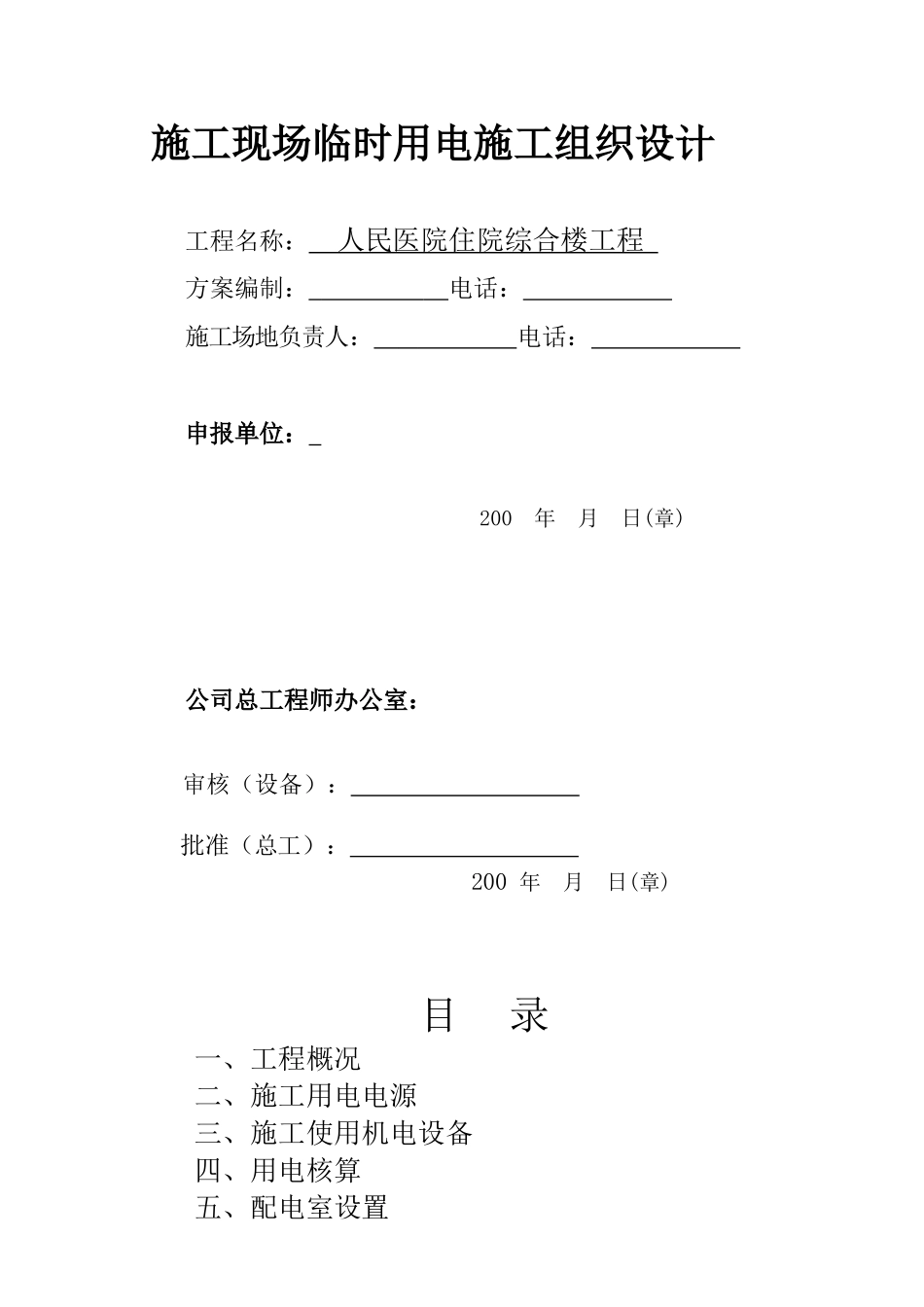

施工现场临时用电施工组织设计工程名称： 人民医院住院综合楼工程 方案编制： 电话： 施工场地负责人： 电话： 申报单位： 200 年 月 日(章)公司总工程师办公室：审核（设备）： 批准（总工）： 200 年 月 日(章)目 录一、工程概况二、施工用电电源三、施工使用机电设备四、用电核算五、配电室设置六、施工现场内供电干支线选择七、接地、防雷设计八、安全措施九、平面布置图十、配电系统图 附图：1.2.3.…申报单位附注、说明：公司总工程师办公室审核、批准意见：同意本计划。要求按本计划和公司“标准化管理”规定、《创建安全文明卫生施工场地实施手册》和《施工现场机械设备管理实施指南》仔细组织安装，及时办理验收，保障用电安全。签字； 200 年 月 日一、工程概况：顾客单位 监理单位工程地点 建筑数量 1 栋序建筑名称建筑层数标高建筑面积结 构电梯/通风井1住院综合楼1225756 m2框 剪有/有二、施工用电电源、配置、组织：1、电源： 由 甲方 提供 P= 600 KVA 变压器 1 个，从变压器用截面 150 mm 2 , 线材为 铝心塑套 电线、线长 30 m 、 3 相 4 线 380 V 、 1 组、用 电杆架 空 供至施工场地 配电室 。 2 、用电配置： 按（ JGJ 4 6 － 2025 ）《施工现场临时用电安全技术法律规 范》、配置 TN-S 系统、三级配电、二级保护。 3、用电组织： 临电工程安装按（ JGJ 4 6 － 2025 ）《施工现场临时用电安 全技术法律规范》和本方案、由项目技术负责人 、机管员 组织实施， 机电班长 负责安装、拆除，安全员 负责现场监护。 三、施工使用（主要）机电设备1 、电动机类设备功率（ KW ） 序号设备名称型规台数每台功率使用率合计功率 KW 附 注1 塔吊QT50140KW70%282搅拌机750155KW70%333施工电梯1T142KW70%254混凝土输送泵60 型 175KW70%525钢筋切断机G5023KW70%4.26钢筋弯曲机W40２4KW70%5.67振动器61.1KW 70%4.68水泵62.2KW 70%9.249钢筋调直机115KW70%10.5∑P1=172.14KW2 、焊接类设备容量（ KVA ） 序设备名称型规台数每台容量使用率合计容量附 注1电焊机B400424KVA50%48KVA2闪光对焊1501150KVA50%75KVA3电渣压力焊 HD5023550%35∑S1=158KW3 、照明类（室内、外）容量： 估计 ∑ S 3= 20 （ KVA ） 四、用电核算： 1 、 总用电量 Sj=1.05(k1∑P1/COSΦ+K2∑S2+K3∑S3)式中 K1=0.7 P1－电动机额定功率 （KW） ...
