某40万吨尿素工程电气施工方案

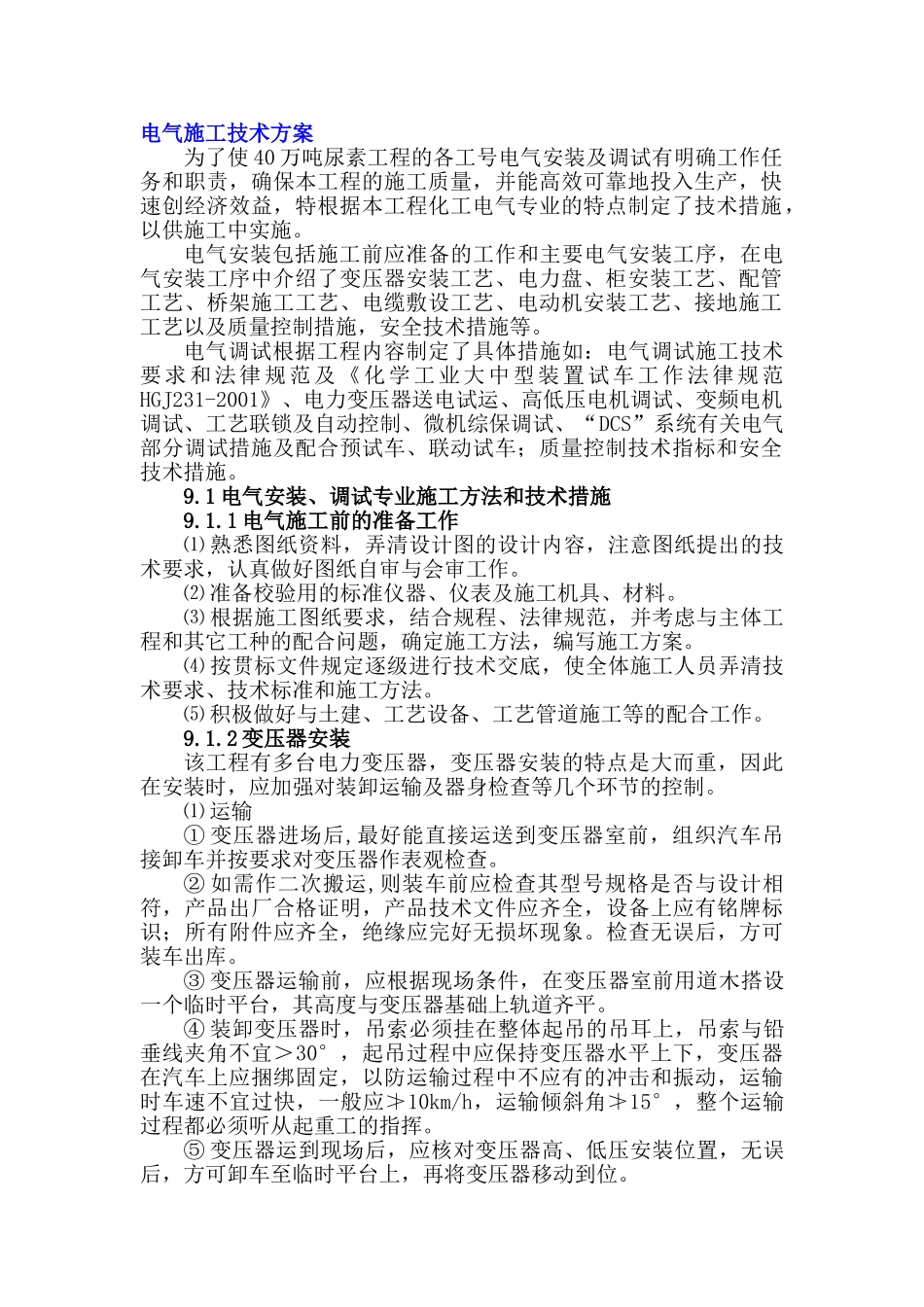

电气施工技术方案为了使 40 万吨尿素工程的各工号电气安装及调试有明确工作任务和职责，确保本工程的施工质量，并能高效可靠地投入生产，快速创经济效益，特根据本工程化工电气专业的特点制定了技术措施，以供施工中实施。 电气安装包括施工前应准备的工作和主要电气安装工序，在电气安装工序中介绍了变压器安装工艺、电力盘、柜安装工艺、配管工艺、桥架施工工艺、电缆敷设工艺、电动机安装工艺、接地施工工艺以及质量控制措施，安全技术措施等。电气调试根据工程内容制定了具体措施如：电气调试施工技术要求和法律规范及《化学工业大中型装置试车工作法律规范HGJ231-2001》、电力变压器送电试运、高低压电机调试、变频电机调试、工艺联锁及自动控制、微机综保调试、“DCS”系统有关电气部分调试措施及配合预试车、联动试车；质量控制技术指标和安全技术措施。9.1 电气安装、调试专业施工方法和技术措施9.1.1 电气施工前的准备工作⑴ 熟悉图纸资料，弄清设计图的设计内容，注意图纸提出的技术要求，认真做好图纸自审与会审工作。⑵ 准备校验用的标准仪器、仪表及施工机具、材料。⑶ 根据施工图纸要求，结合规程、法律规范，并考虑与主体工程和其它工种的配合问题，确定施工方法，编写施工方案。⑷ 按贯标文件规定逐级进行技术交底，使全体施工人员弄清技术要求、技术标准和施工方法。⑸ 积极做好与土建、工艺设备、工艺管道施工等的配合工作。9.1.2 变压器安装该工程有多台电力变压器，变压器安装的特点是大而重，因此在安装时，应加强对装卸运输及器身检查等几个环节的控制。⑴ 运输① 变压器进场后,最好能直接运送到变压器室前，组织汽车吊接卸车并按要求对变压器作表观检查。② 如需作二次搬运,则装车前应检查其型号规格是否与设计相符，产品出厂合格证明，产品技术文件应齐全，设备上应有铭牌标识；所有附件应齐全，绝缘应完好无损坏现象。检查无误后，方可装车出库。③ 变压器运输前，应根据现场条件，在变压器室前用道木搭设一个临时平台，其高度与变压器基础上轨道齐平。④ 装卸变压器时，吊索必须挂在整体起吊的吊耳上，吊索与铅垂线夹角不宜＞30°，起吊过程中应保持变压器水平上下，变压器在汽车上应捆绑固定，以防运输过程中不应有的冲击和振动，运输时车速不宜过快，一般应≯10km/h，运输倾斜角≯15°，整个运输过程都必须听从起重工的指挥。⑤ 变压器运到现场后，应核对变压器高、低压安装位置，无误后，方可卸车至...
