某五层招待所工程电气施工方案

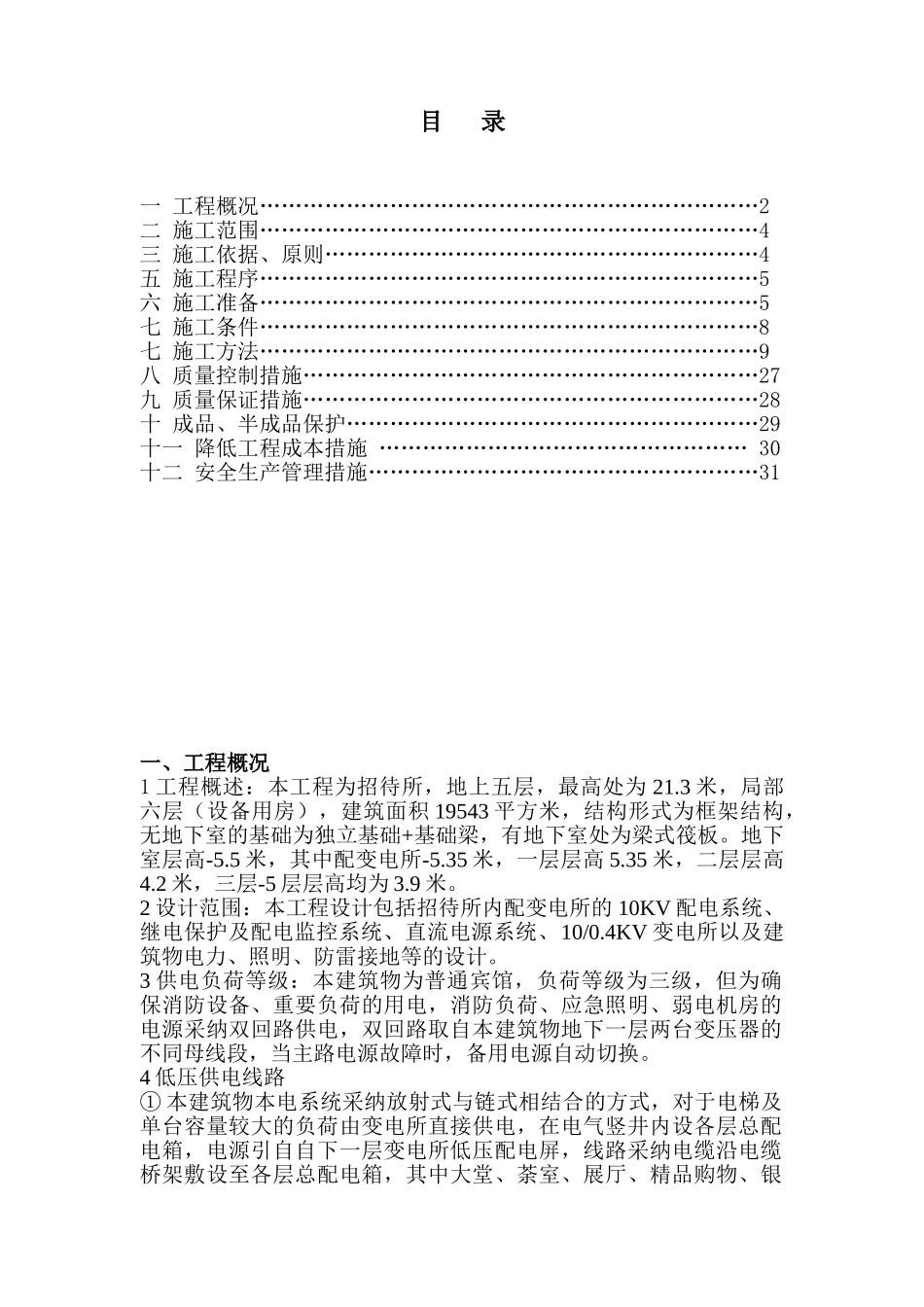

目 录一 工程概况……………………………………………………………2二 施工范围……………………………………………………………4三 施工依据、原则……………………………………………………4五 施工程序……………………………………………………………5六 施工准备……………………………………………………………5七 施工条件……………………………………………………………8七 施工方法……………………………………………………………9八 质量控制措施………………………………………………………27九 质量保证措施………………………………………………………28十 成品、半成品保护…………………………………………………29十一 降低工程成本措施 …………………………………………… 30十二 安全生产管理措施………………………………………………31一、工程概况1 工程概述：本工程为招待所，地上五层，最高处为 21.3 米，局部六层（设备用房），建筑面积 19543 平方米，结构形式为框架结构，无地下室的基础为独立基础+基础梁，有地下室处为梁式筏板。地下室层高-5.5 米，其中配变电所-5.35 米，一层层高 5.35 米，二层层高4.2 米，三层-5 层层高均为 3.9 米。2 设计范围：本工程设计包括招待所内配变电所的 10KV 配电系统、继电保护及配电监控系统、直流电源系统、10/0.4KV 变电所以及建筑物电力、照明、防雷接地等的设计。3 供电负荷等级：本建筑物为普通宾馆，负荷等级为三级，但为确保消防设备、重要负荷的用电，消防负荷、应急照明、弱电机房的电源采纳双回路供电，双回路取自本建筑物地下一层两台变压器的不同母线段，当主路电源故障时，备用电源自动切换。4 低压供电线路① 本建筑物本电系统采纳放射式与链式相结合的方式，对于电梯及单台容量较大的负荷由变电所直接供电，在电气竖井内设各层总配电箱，电源引自自下一层变电所低压配电屏，线路采纳电缆沿电缆桥架敷设至各层总配电箱，其中大堂、荼室、展厅、精品购物、银行商务、棋牌室、健身室、台球室、中会议室等还没有分配电箱，其电源由每层层箱接入，各分支供电回咱为铜芯塑料绝缘线穿钢管埋地、沼墙暗敷设，或电缆、阻燃铜芯塑料绝缘线在桥架内敷设，出桥架后穿钢管沿吊顶、沿墙暗敷设。② 中会议室采纳嵌入式格栅荧光灯，设计照度为 300IX。楼梯间采纳吸顶灯、走廊为嵌入式筒灯，竖井内设墙灯座，且分别由单独回路代人电。楼梯间灯...
