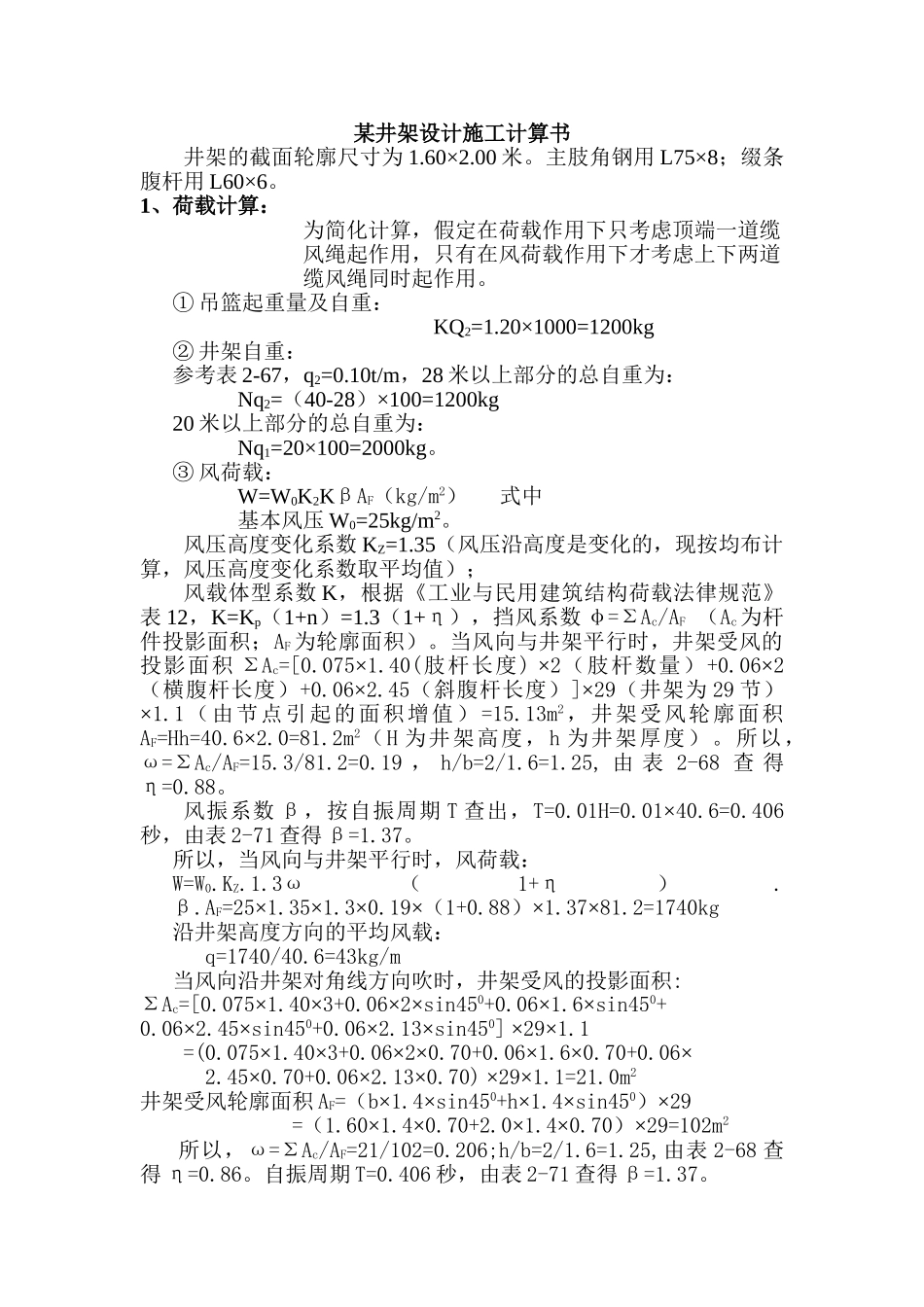

某井架设计施工计算书

某井架设计施工计算书井架的截面轮廓尺寸为 1.60×2.00 米。主肢角钢用 L75×8；缀条腹杆用 L60×6。1、荷载计算：为简化计算，假定在荷载作用下只考虑顶端一道缆风绳起作用，只有在风荷载作用下才考虑上下两道缆风绳同时起作用。① 吊篮起重量及自重：KQ2=1.20×1000=1200kg② 井架自重：参考表 2-67，q2=0.10t/m，28 米以上部分的总自重为：Nq2=（40-28）×100=1200kg20 米以上部分的总自重为：Nq1=20×100=2000kg。③ 风荷载：W=W0K2KβAF（kg/m2） 式中基本风压 W0=25kg/m2。风压高度变化系数 KZ=1.35（风压沿高度是变化的，现按均布计算，风压高度变化系数取平均值）；风载体型系数 K，根据《工业与民用建筑结构荷载法律规范》表 12，K=Kp（1+n）=1.3（1+η），挡风系数 φ=ΣAc/AF （Ac为杆件投影面积；AF为轮廓面积）。当风向与井架平行时，井架受风的投影面积 ΣAc=[0.075×1.40(肢杆长度) ×2（肢杆数量）+0.06×2（横腹杆长度）+0.06×2.45（斜腹杆长度）]×29（井架为 29 节）×1.1（由节点引起的面积增值） =15.13m2，井架受风轮廓面积AF=Hh=40.6×2.0=81.2m2（H 为井架高度，h 为井架厚度）。所以，ω=ΣAc/AF=15.3/81.2=0.19 ， h/b=2/1.6=1.25, 由 表 2-68 查 得η=0.88。风振系数 β，按自振周期 T 查出，T=0.01H=0.01×40.6=0.406秒，由表 2-71 查得 β=1.37。所以，当风向与井架平行时，风荷载：W=W0.KZ.1.3ω（1+η）. β.AF=25×1.35×1.3×0.19×（1+0.88）×1.37×81.2=1740kg沿井架高度方向的平均风载：q=1740/40.6=43kg/m当风向沿井架对角线方向吹时，井架受风的投影面积:ΣAc=[0.075×1.40×3+0.06×2×sin450+0.06×1.6×sin450+0.06×2.45×sin450+0.06×2.13×sin450] ×29×1.1=(0.075×1.40×3+0.06×2×0.70+0.06×1.6×0.70+0.06×2.45×0.70+0.06×2.13×0.70) ×29×1.1=21.0m2井架受风轮廓面积 AF=（b×1.4×sin450+h×1.4×sin450）×29=（1.60×1.4×0.70+2.0×1.4×0.70）×29=102m2 所以，ω=ΣAc/AF=21/102=0.206;h/b=2/1.6=1.25,由表 2-68 查得 η=0.86。自振周期 T=0.406 秒，由表 2-71 查得 β=1.37。 计算荷载时，根据《工业与民用建筑结构荷载法律规范》表12，当风从对角线方向吹来时，对单肢杆件的钢塔架要乘系数ψ=1.1。所以，W，=W0.Kz.1.3ω(1+η) ψ. β.AF =25×1.35×1.3×0.206（1+0.86）×1.1×1.37×102 =2590kg沿井架高度方向的...
