某住宅楼工程配电箱安装技术交底VIP专享

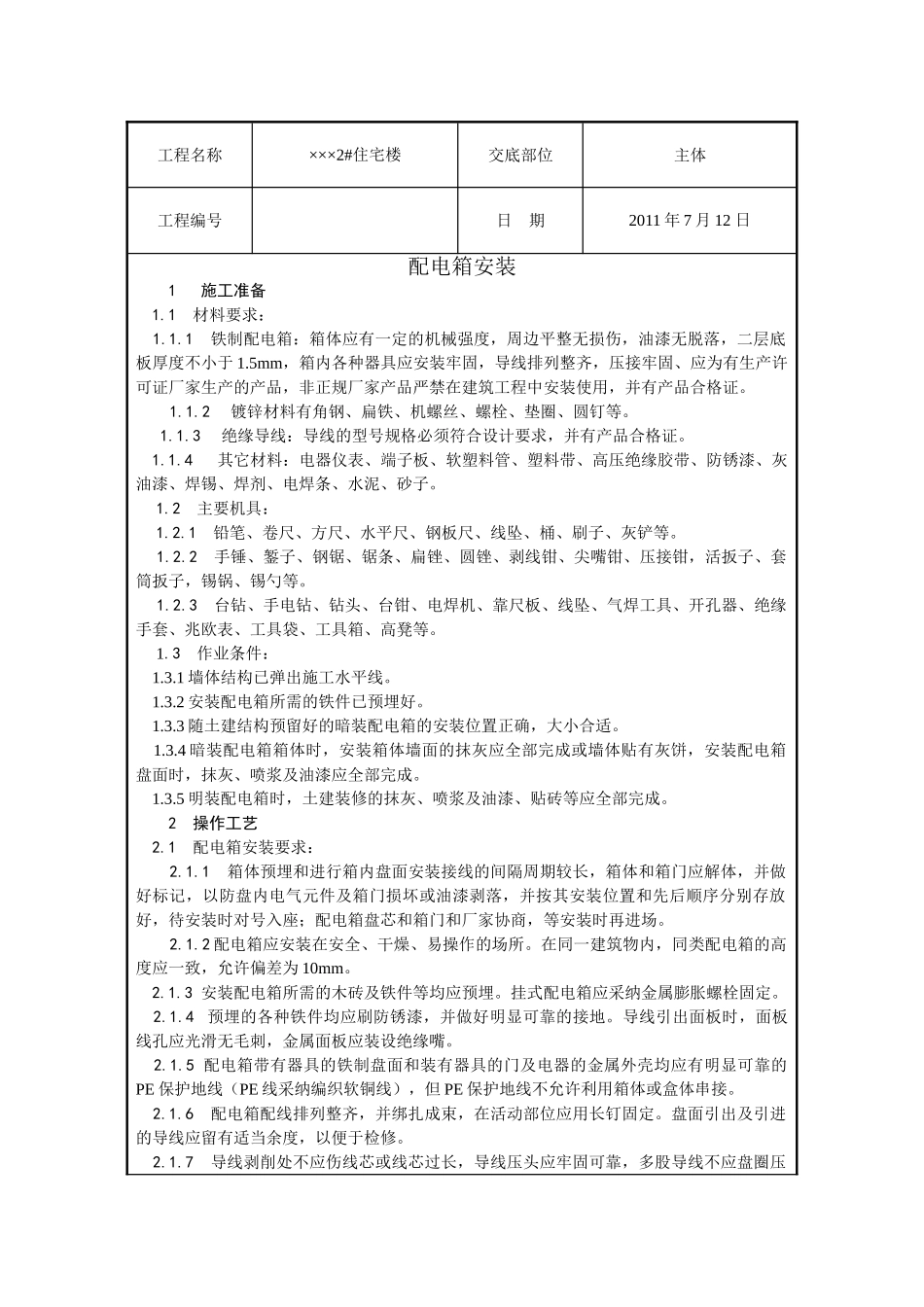

工程名称×××2#住宅楼交底部位主体工程编号日 期2011 年 7 月 12 日配电箱安装1 施工准备 1.1 材料要求： 1.1.1 铁制配电箱：箱体应有一定的机械强度，周边平整无损伤，油漆无脱落，二层底板厚度不小于 1.5mm，箱内各种器具应安装牢固，导线排列整齐，压接牢固、应为有生产许可证厂家生产的产品，非正规厂家产品严禁在建筑工程中安装使用，并有产品合格证。1.1.2 镀锌材料有角钢、扁铁、机螺丝、螺栓、垫圈、圆钉等。 1.1.3 绝缘导线：导线的型号规格必须符合设计要求，并有产品合格证。 1.1.4 其它材料：电器仪表、端子板、软塑料管、塑料带、高压绝缘胶带、防锈漆、灰油漆、焊锡、焊剂、电焊条、水泥、砂子。 1.2 主要机具： 1.2.1 铅笔、卷尺、方尺、水平尺、钢板尺、线坠、桶、刷子、灰铲等。 1.2.2 手锤、錾子、钢锯、锯条、扁锉、圆锉、剥线钳、尖嘴钳、压接钳，活扳子、套筒扳子，锡锅、锡勺等。 1.2.3 台钻、手电钻、钻头、台钳、电焊机、靠尺板、线坠、气焊工具、开孔器、绝缘手套、兆欧表、工具袋、工具箱、高凳等。 1.3 作业条件： 1.3.1 墙体结构已弹出施工水平线。 1.3.2 安装配电箱所需的铁件已预埋好。 1.3.3 随土建结构预留好的暗装配电箱的安装位置正确，大小合适。 1.3.4 暗装配电箱箱体时，安装箱体墙面的抹灰应全部完成或墙体贴有灰饼，安装配电箱盘面时，抹灰、喷浆及油漆应全部完成。 1.3.5 明装配电箱时，土建装修的抹灰、喷浆及油漆、贴砖等应全部完成。2 操作工艺 2.1 配电箱安装要求：2.1.1 箱体预埋和进行箱内盘面安装接线的间隔周期较长，箱体和箱门应解体，并做好标记，以防盘内电气元件及箱门损坏或油漆剥落，并按其安装位置和先后顺序分别存放好，待安装时对号入座；配电箱盘芯和箱门和厂家协商，等安装时再进场。2.1.2 配电箱应安装在安全、干燥、易操作的场所。在同一建筑物内，同类配电箱的高度应一致，允许偏差为 10mm。 2.1.3 安装配电箱所需的木砖及铁件等均应预埋。挂式配电箱应采纳金属膨胀螺栓固定。 2.1.4 预埋的各种铁件均应刷防锈漆，并做好明显可靠的接地。导线引出面板时，面板线孔应光滑无毛刺，金属面板应装设绝缘嘴。 2.1.5 配电箱带有器具的铁制盘面和装有器具的门及电器的金属外壳均应有明显可靠的PE 保护地线（PE 线采纳编织软铜线），但 PE 保护地线不允许利用箱体或盒体串接。 2.1.6 配电箱配线排列整齐，并绑扎成束，在活动部位...
