某住宅楼电气工程施工工法

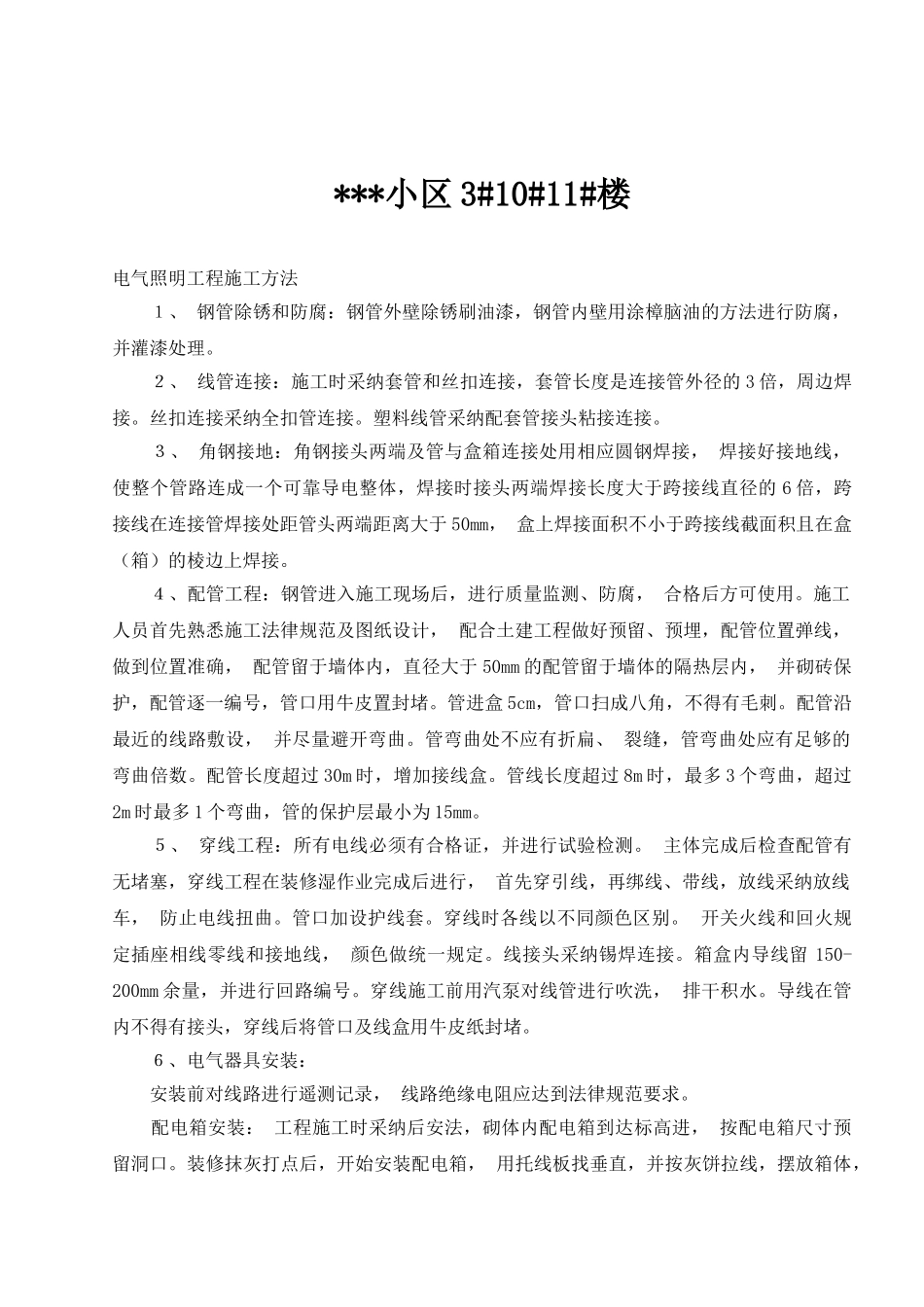

***小区 3#10#11#楼 电气照明工程施工方法 １、 钢管除锈和防腐：钢管外壁除锈刷油漆，钢管内壁用涂樟脑油的方法进行防腐，并灌漆处理。 ２、 线管连接：施工时采纳套管和丝扣连接，套管长度是连接管外径的 3 倍，周边焊接。丝扣连接采纳全扣管连接。塑料线管采纳配套管接头粘接连接。 ３、 角钢接地：角钢接头两端及管与盒箱连接处用相应圆钢焊接， 焊接好接地线，使整个管路连成一个可靠导电整体，焊接时接头两端焊接长度大于跨接线直径的 6 倍，跨接线在连接管焊接处距管头两端距离大于 50mm， 盒上焊接面积不小于跨接线截面积且在盒（箱）的棱边上焊接。 ４、配管工程：钢管进入施工现场后，进行质量监测、防腐， 合格后方可使用。施工人员首先熟悉施工法律规范及图纸设计， 配合土建工程做好预留、预埋，配管位置弹线，做到位置准确， 配管留于墙体内，直径大于 50mm 的配管留于墙体的隔热层内， 并砌砖保护，配管逐一编号，管口用牛皮置封堵。管进盒 5cm，管口扫成八角，不得有毛刺。配管沿最近的线路敷设， 并尽量避开弯曲。管弯曲处不应有折扁、 裂缝，管弯曲处应有足够的弯曲倍数。配管长度超过 30m 时，增加接线盒。管线长度超过 8m 时，最多 3 个弯曲，超过2m 时最多 1 个弯曲，管的保护层最小为 15mm。 ５、 穿线工程：所有电线必须有合格证，并进行试验检测。 主体完成后检查配管有无堵塞，穿线工程在装修湿作业完成后进行， 首先穿引线，再绑线、带线，放线采纳放线车， 防止电线扭曲。管口加设护线套。穿线时各线以不同颜色区别。 开关火线和回火规定插座相线零线和接地线， 颜色做统一规定。线接头采纳锡焊连接。箱盒内导线留 150-200mm 余量，并进行回路编号。穿线施工前用汽泵对线管进行吹洗， 排干积水。导线在管内不得有接头，穿线后将管口及线盒用牛皮纸封堵。 ６、电气器具安装： 安装前对线路进行遥测记录， 线路绝缘电阻应达到法律规范要求。 配电箱安装： 工程施工时采纳后安法，砌体内配电箱到达标高进， 按配电箱尺寸预留洞口。装修抹灰打点后，开始安装配电箱， 用托线板找垂直，并按灰饼拉线，摆放箱体，使箱体表面与抹灰面相平。 照明器具安装： 照明器具及设备安装要达到美观牢固， 安装方法符合标准图规定。 墙面抹灰完成后进行灯具、开关、插座的安装。配电箱、接线盒安装采纳坐标法控制，确保位置准确。插座安装要保证接线正确，安装完成后进行摇测检...
