某住宅楼电缆敷设技术交底

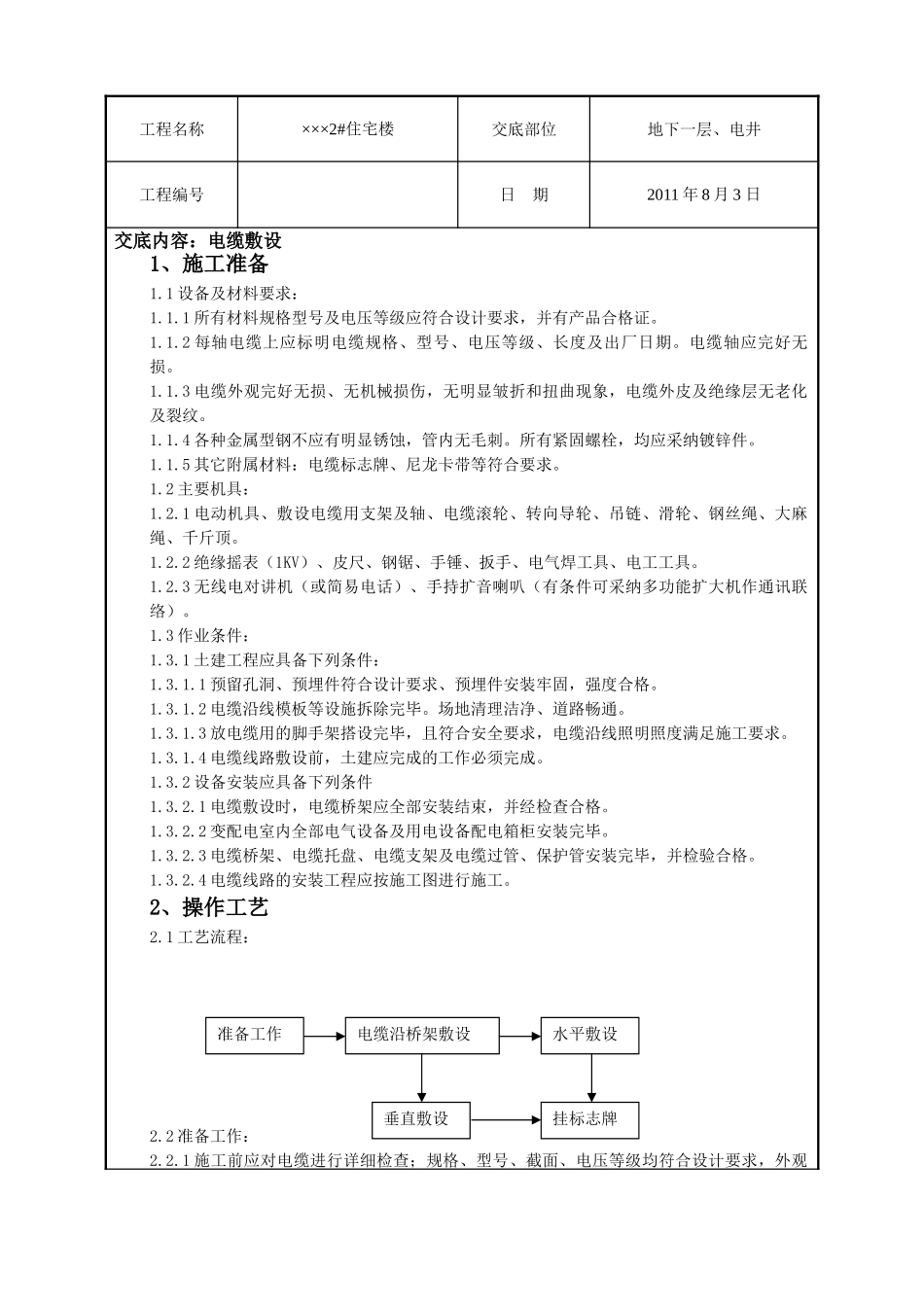

工程名称×××2#住宅楼交底部位地下一层、电井工程编号日 期2011 年 8 月 3 日交底内容：电缆敷设1、施工准备1.1 设备及材料要求：1.1.1 所有材料规格型号及电压等级应符合设计要求，并有产品合格证。1.1.2 每轴电缆上应标明电缆规格、型号、电压等级、长度及出厂日期。电缆轴应完好无损。1.1.3 电缆外观完好无损、无机械损伤，无明显皱折和扭曲现象，电缆外皮及绝缘层无老化及裂纹。1.1.4 各种金属型钢不应有明显锈蚀，管内无毛刺。所有紧固螺栓，均应采纳镀锌件。1.1.5 其它附属材料：电缆标志牌、尼龙卡带等符合要求。1.2 主要机具：1.2.1 电动机具、敷设电缆用支架及轴、电缆滚轮、转向导轮、吊链、滑轮、钢丝绳、大麻绳、千斤顶。1.2.2 绝缘摇表（1KV）、皮尺、钢锯、手锤、扳手、电气焊工具、电工工具。1.2.3 无线电对讲机（或简易电话）、手持扩音喇叭（有条件可采纳多功能扩大机作通讯联络）。1.3 作业条件：1.3.1 土建工程应具备下列条件：1.3.1.1 预留孔洞、预埋件符合设计要求、预埋件安装牢固，强度合格。1.3.1.2 电缆沿线模板等设施拆除完毕。场地清理洁净、道路畅通。1.3.1.3 放电缆用的脚手架搭设完毕，且符合安全要求，电缆沿线照明照度满足施工要求。1.3.1.4 电缆线路敷设前，土建应完成的工作必须完成。1.3.2 设备安装应具备下列条件1.3.2.1 电缆敷设时，电缆桥架应全部安装结束，并经检查合格。1.3.2.2 变配电室内全部电气设备及用电设备配电箱柜安装完毕。1.3.2.3 电缆桥架、电缆托盘、电缆支架及电缆过管、保护管安装完毕，并检验合格。1.3.2.4 电缆线路的安装工程应按施工图进行施工。2、操作工艺2.1 工艺流程：2.2 准备工作：2.2.1 施工前应对电缆进行详细检查；规格、型号、截面、电压等级均符合设计要求，外观准备工作电缆沿桥架敷设水平敷设垂直敷设挂标志牌工程名称×××2#住宅楼交底部位地下一层、电井工程编号日 期2011 年 8 月 3 日无扭曲、坏损等现象，桥架内杂物要清扫洁净。2.2.2 电缆敷设前进行绝缘摇测或耐压试验。2.2.2.1 1000V 及以下电缆，采纳 1000V 兆欧表摇测线间及对地的绝缘电阻应不低于 10MΩ。2.2.2.23～10kV 电缆应事先作耐压和泄漏试验，试验标准应符合国家和当地供电部门规定。必要时敷设前仍需用 2.5kV 摇表测量绝缘电阻是否合格。2.2.2.3 纸绝缘电缆，测试不合格者，应检查芯线是否受潮，如受潮，可锯掉一段再测试，直到合格为止。检查方法是...
