某体育场钢屋盖测量控制方案

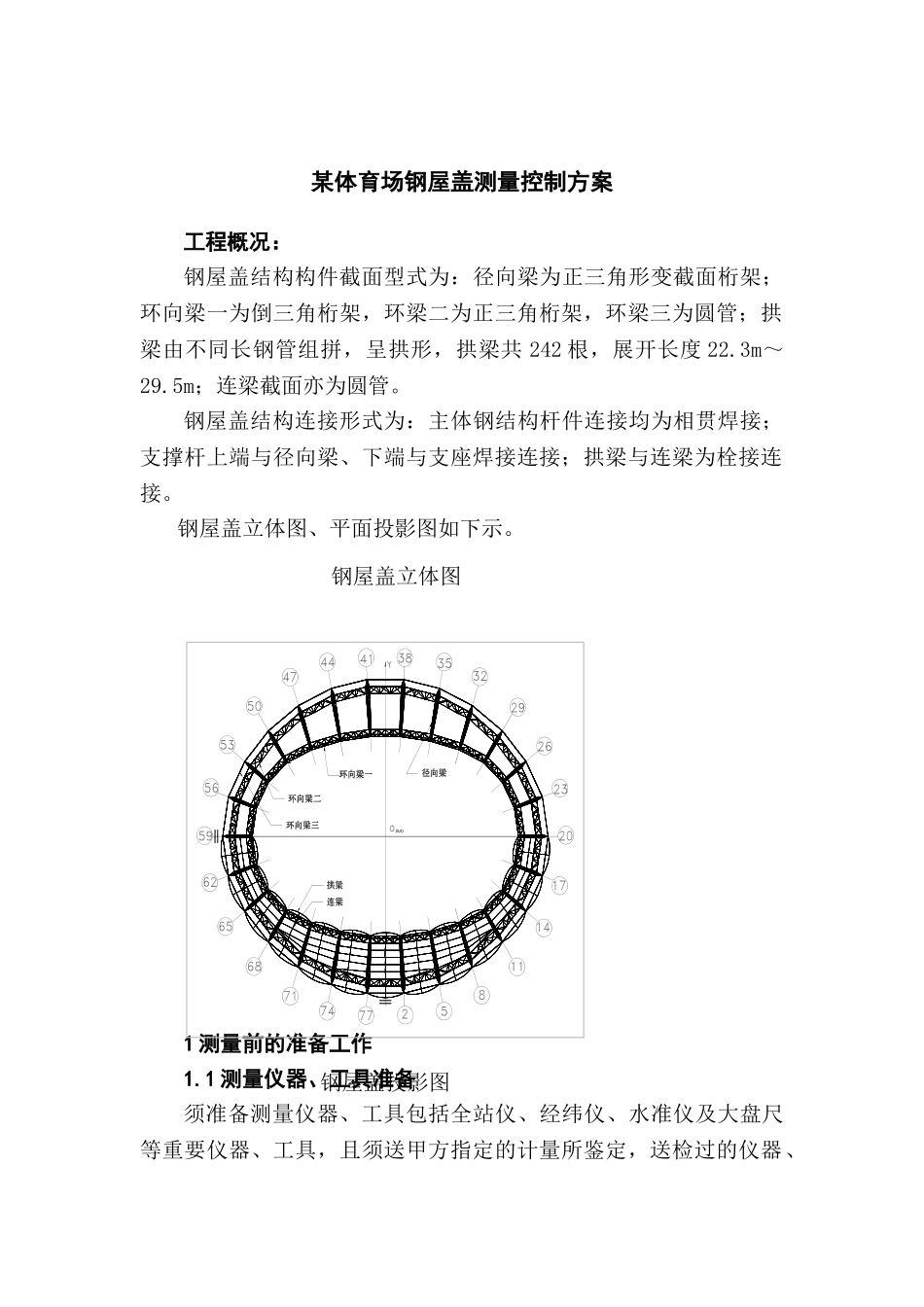

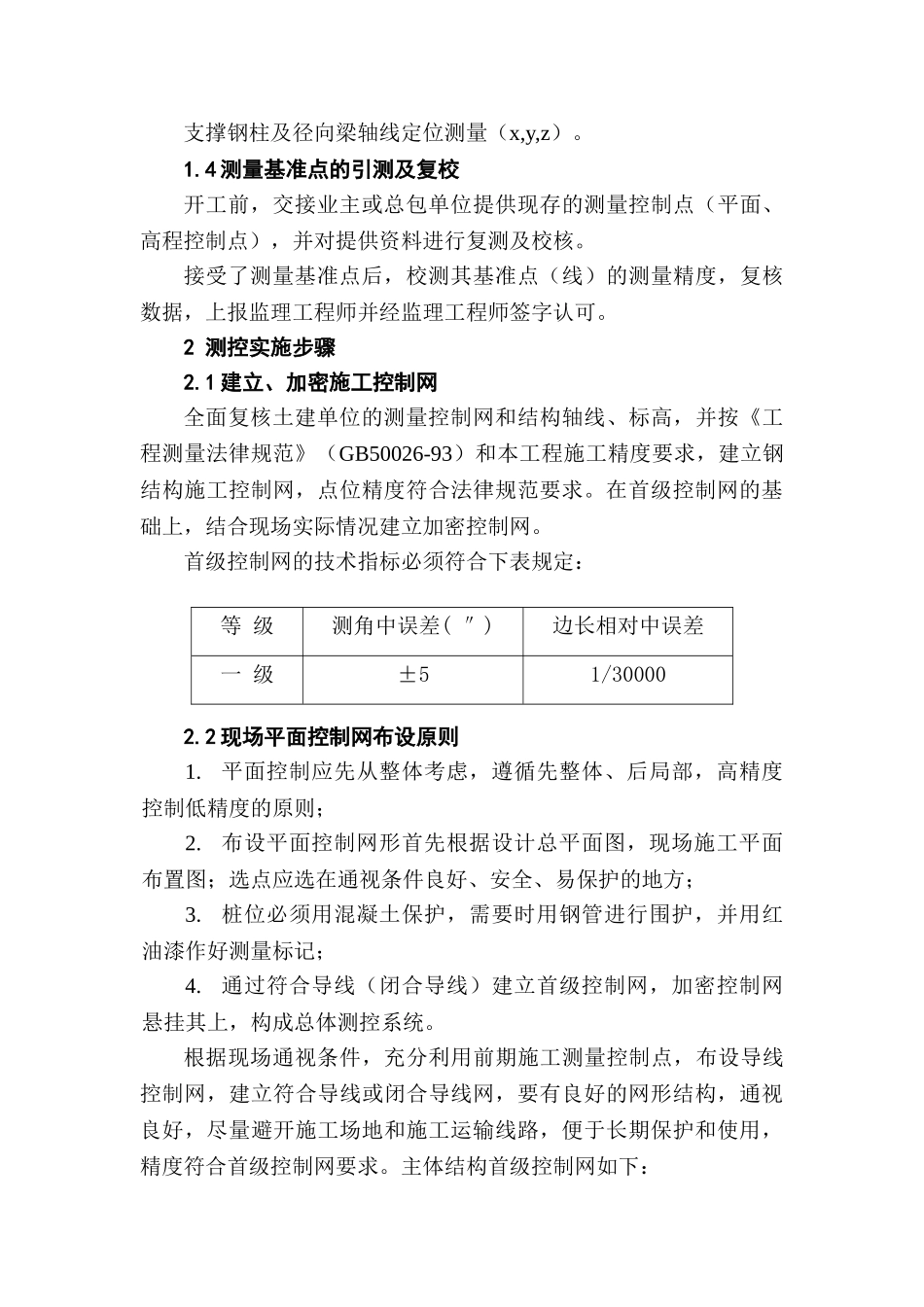

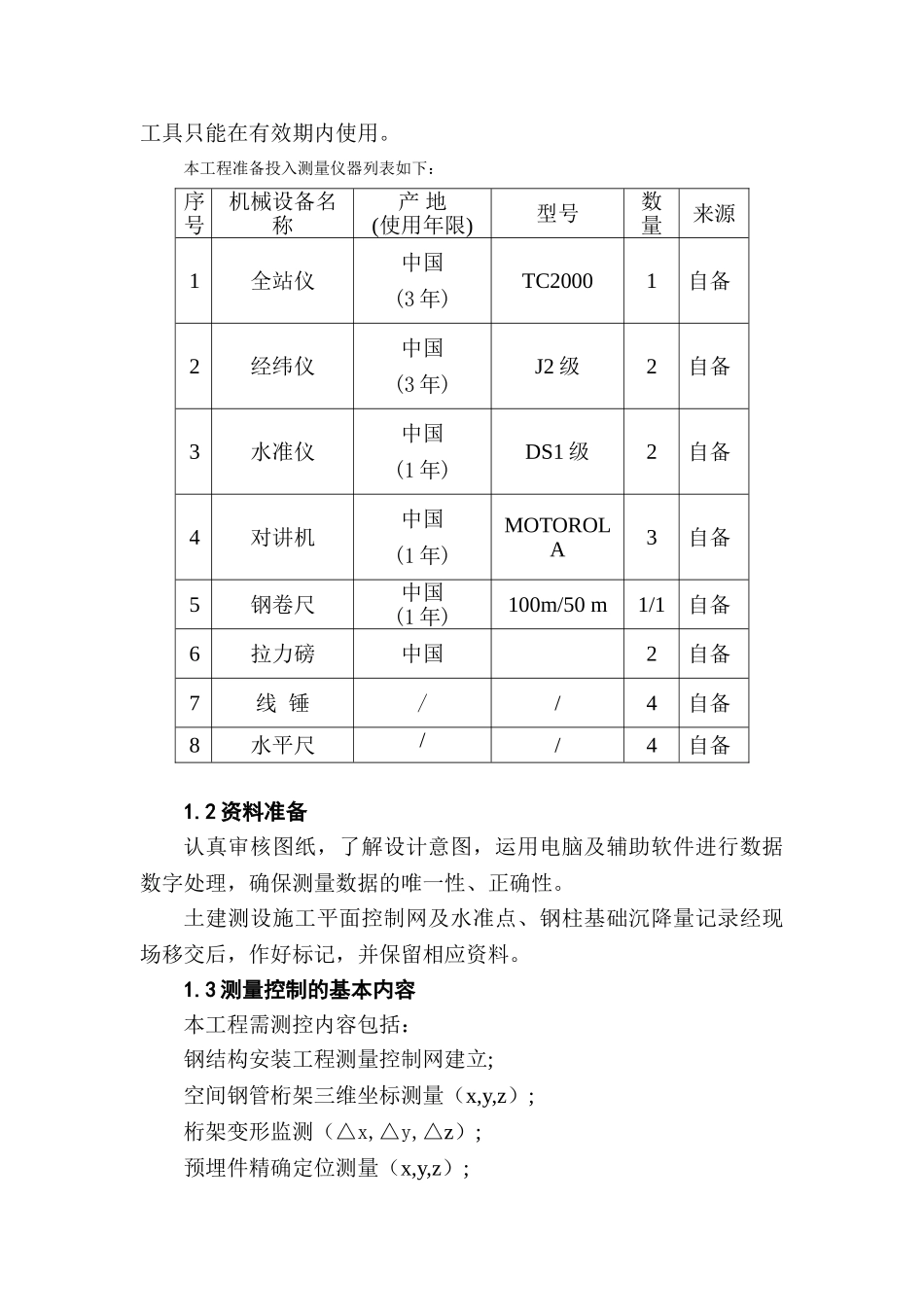

某体育场钢屋盖测量控制方案工程概况：钢屋盖结构构件截面型式为：径向梁为正三角形变截面桁架；环向梁一为倒三角桁架，环梁二为正三角桁架，环梁三为圆管；拱梁由不同长钢管组拼，呈拱形，拱梁共 242 根，展开长度 22.3m～29.5m；连梁截面亦为圆管。钢屋盖结构连接形式为：主体钢结构杆件连接均为相贯焊接；支撑杆上端与径向梁、下端与支座焊接连接；拱梁与连梁为栓接连接。钢屋盖立体图、平面投影图如下示。1 测量前的准备工作1.1 测量仪器、工具准备须准备测量仪器、工具包括全站仪、经纬仪、水准仪及大盘尺等重要仪器、工具，且须送甲方指定的计量所鉴定，送检过的仪器、钢屋盖投影图钢屋盖立体图工具只能在有效期内使用。本工程准备投入测量仪器列表如下：序号机械设备名称产 地(使用年限)型号数量来源 1全站仪中国(3 年)TC20001自备 2经纬仪中国(3 年)J2 级2自备 3水准仪中国(1 年)DS1 级2自备 4对讲机中国(1 年)MOTOROLA3自备 5钢卷尺中国(1 年)100m/50 m1/1自备 6拉力磅中国2自备 7线 锤//4自备 8水平尺//4自备1.2 资料准备认真审核图纸，了解设计意图，运用电脑及辅助软件进行数据数字处理，确保测量数据的唯一性、正确性。土建测设施工平面控制网及水准点、钢柱基础沉降量记录经现场移交后，作好标记，并保留相应资料。1.3 测量控制的基本内容本工程需测控内容包括：钢结构安装工程测量控制网建立;空间钢管桁架三维坐标测量（x,y,z）;桁架变形监测（△x,△y,△z）;预埋件精确定位测量（x,y,z）;支撑钢柱及径向梁轴线定位测量（x,y,z）。1.4 测量基准点的引测及复校开工前，交接业主或总包单位提供现存的测量控制点（平面、高程控制点），并对提供资料进行复测及校核。接受了测量基准点后，校测其基准点（线）的测量精度，复核数据，上报监理工程师并经监理工程师签字认可。2 测控实施步骤2.1 建立、加密施工控制网全面复核土建单位的测量控制网和结构轴线、标高，并按《工程测量法律规范》（GB50026-93）和本工程施工精度要求，建立钢结构施工控制网，点位精度符合法律规范要求。在首级控制网的基础上，结合现场实际情况建立加密控制网。首级控制网的技术指标必须符合下表规定： 2.2 现场平面控制网布设原则1.平面控制应先从整体考虑，遵循先整体、后局部，高精度控制低精度的原则；2.布设平面控制网形首先根据设计总平面图，现场施工平面布置图；选点应选在通视条件良好、安全、易保护的地方；3.桩位必须...
