某公寓钢桁架高空拼装滑移施工方案

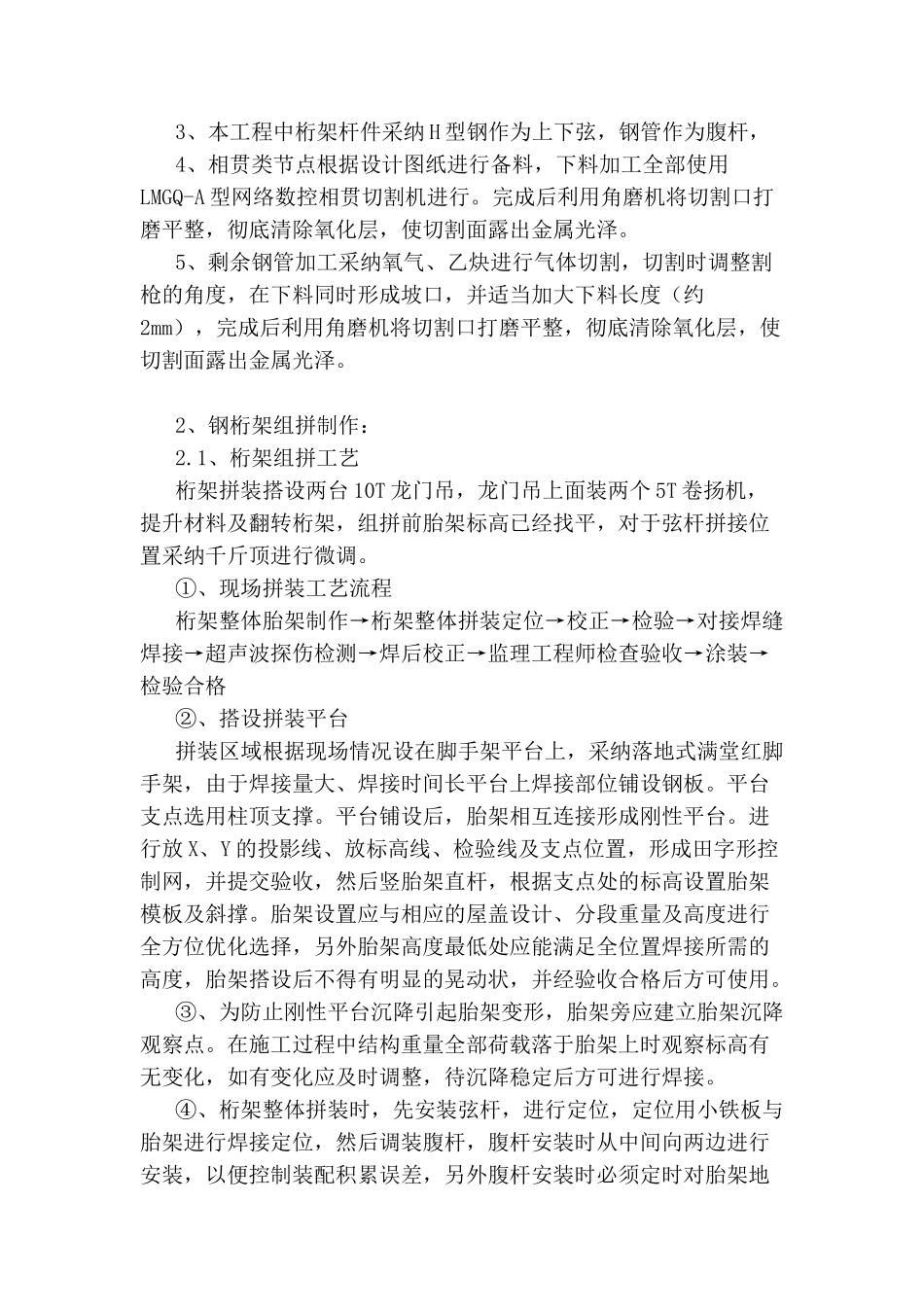

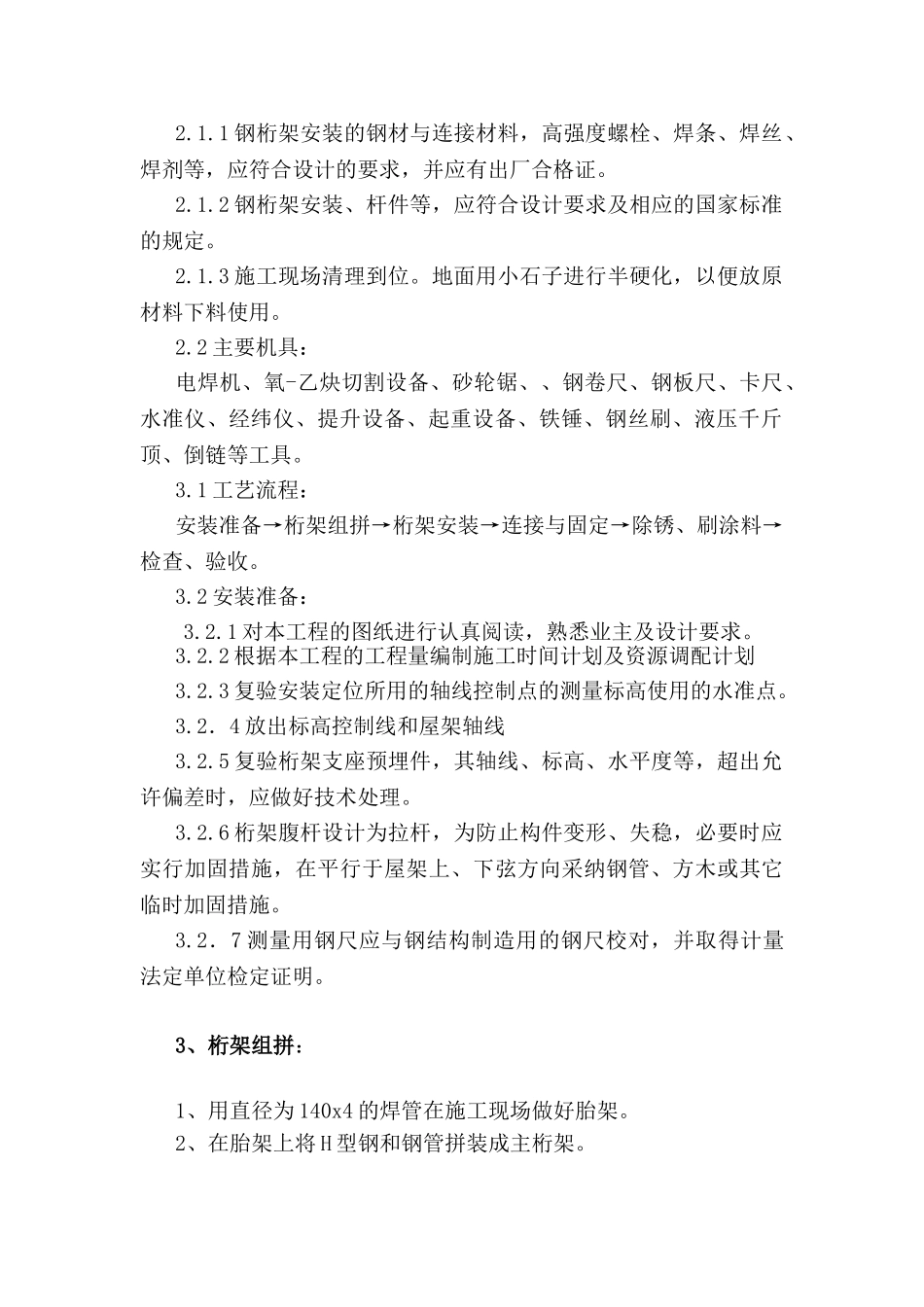

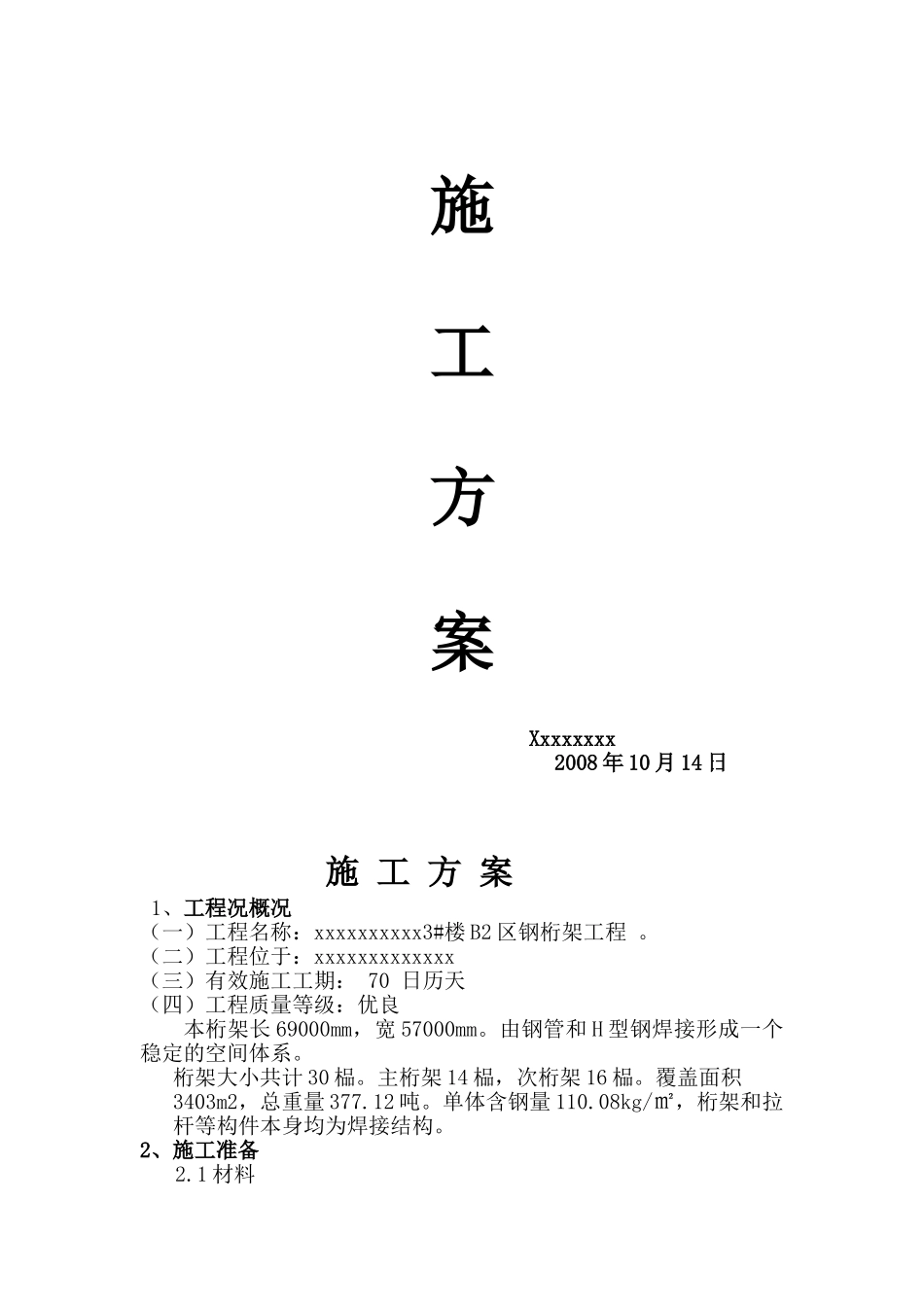

施工方案 Xxxxxxxx 2008 年 10 月 14 日施 工 方 案 1、工程况概况（一）工程名称：xxxxxxxxxx3#楼 B2 区钢桁架工程 。 （二）工程位于：xxxxxxxxxxxxx （三）有效施工工期： 70 日历天（四）工程质量等级：优良本桁架长 69000mm，宽 57000mm。由钢管和 H 型钢焊接形成一个稳定的空间体系。桁架大小共计 30 榀。主桁架 14 榀，次桁架 16 榀。覆盖面积3403m2，总重量 377.12 吨。单体含钢量 110.08kg/㎡，桁架和拉杆等构件本身均为焊接结构。2、施工准备2.1 材料2.1.1 钢桁架安装的钢材与连接材料，高强度螺栓、焊条、焊丝、焊剂等，应符合设计的要求，并应有出厂合格证。2.1.2 钢桁架安装、杆件等，应符合设计要求及相应的国家标准的规定。2.1.3 施工现场清理到位。地面用小石子进行半硬化，以便放原材料下料使用。2.2 主要机具：电焊机、氧-乙炔切割设备、砂轮锯、、钢卷尺、钢板尺、卡尺、水准仪、经纬仪、提升设备、起重设备、铁锤、钢丝刷、液压千斤顶、倒链等工具。3.1 工艺流程：安装准备→桁架组拼→桁架安装→连接与固定→除锈、刷涂料→检查、验收。3.2 安装准备：3.2.1 对本工程的图纸进行认真阅读，熟悉业主及设计要求。3.2.2 根据本工程的工程量编制施工时间计划及资源调配计划3.2.3 复验安装定位所用的轴线控制点的测量标高使用的水准点。3.2．4 放出标高控制线和屋架轴线3.2.5 复验桁架支座预埋件，其轴线、标高、水平度等，超出允许偏差时，应做好技术处理。3.2.6 桁架腹杆设计为拉杆，为防止构件变形、失稳，必要时应实行加固措施，在平行于屋架上、下弦方向采纳钢管、方木或其它临时加固措施。3.2．7 测量用钢尺应与钢结构制造用的钢尺校对，并取得计量法定单位检定证明。3、桁架组拼：1、用直径为 140x4 的焊管在施工现场做好胎架。2、在胎架上将 H 型钢和钢管拼装成主桁架。3、本工程中桁架杆件采纳 H 型钢作为上下弦，钢管作为腹杆，4、相贯类节点根据设计图纸进行备料，下料加工全部使用LMGQ-A 型网络数控相贯切割机进行。完成后利用角磨机将切割口打磨平整，彻底清除氧化层，使切割面露出金属光泽。5、剩余钢管加工采纳氧气、乙炔进行气体切割，切割时调整割枪的角度，在下料同时形成坡口，并适当加大下料长度（约2mm），完成后利用角磨机将切割口打磨平整，彻底清除氧化层，使切割面露出金属光泽。2、钢桁架组拼制作：2.1、桁架组拼工艺桁架拼装搭设两台 10T 龙门吊...
