某公路互通立交匝道桥现浇箱梁跨既有高速公路施工方案及安全专项方案

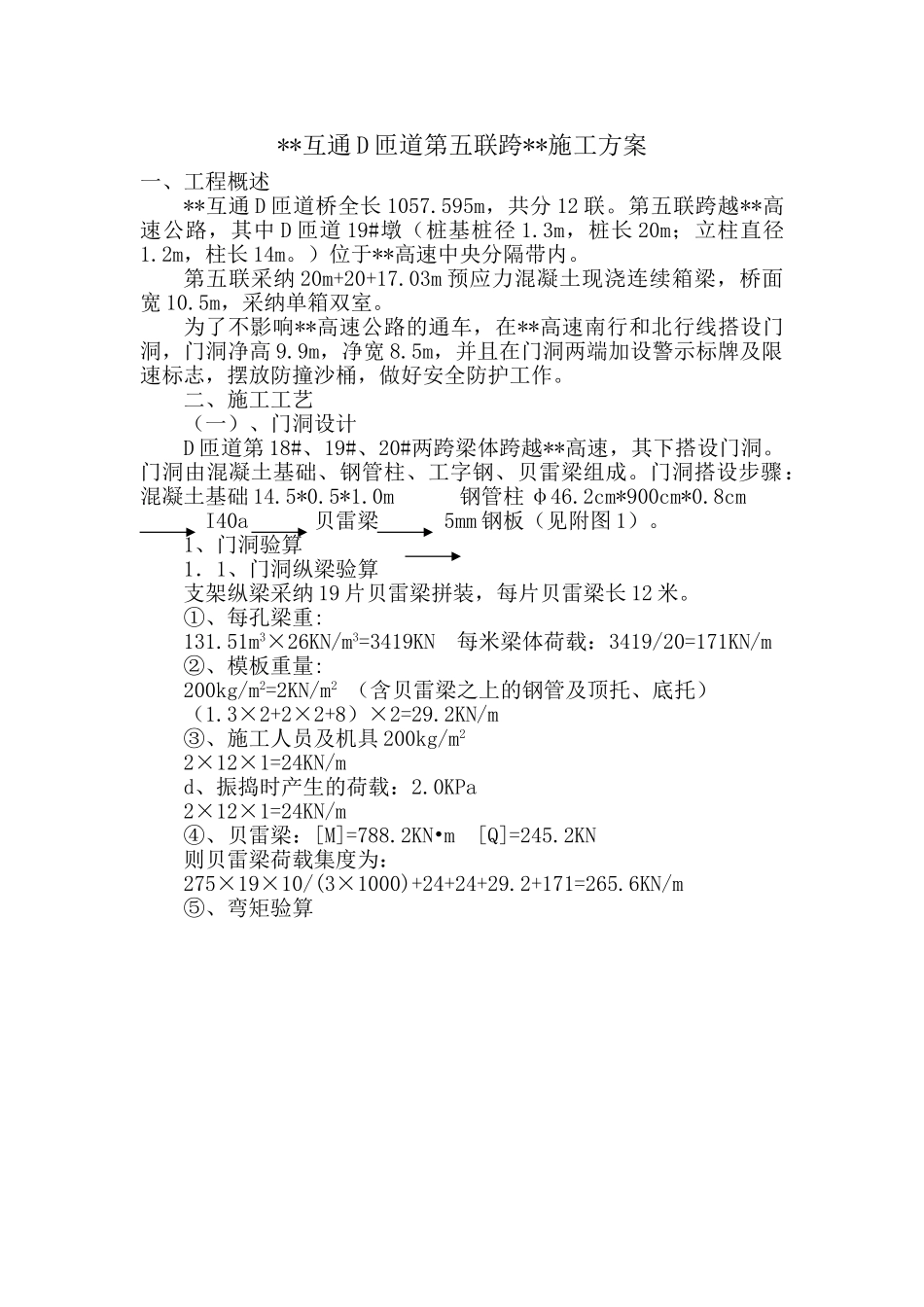

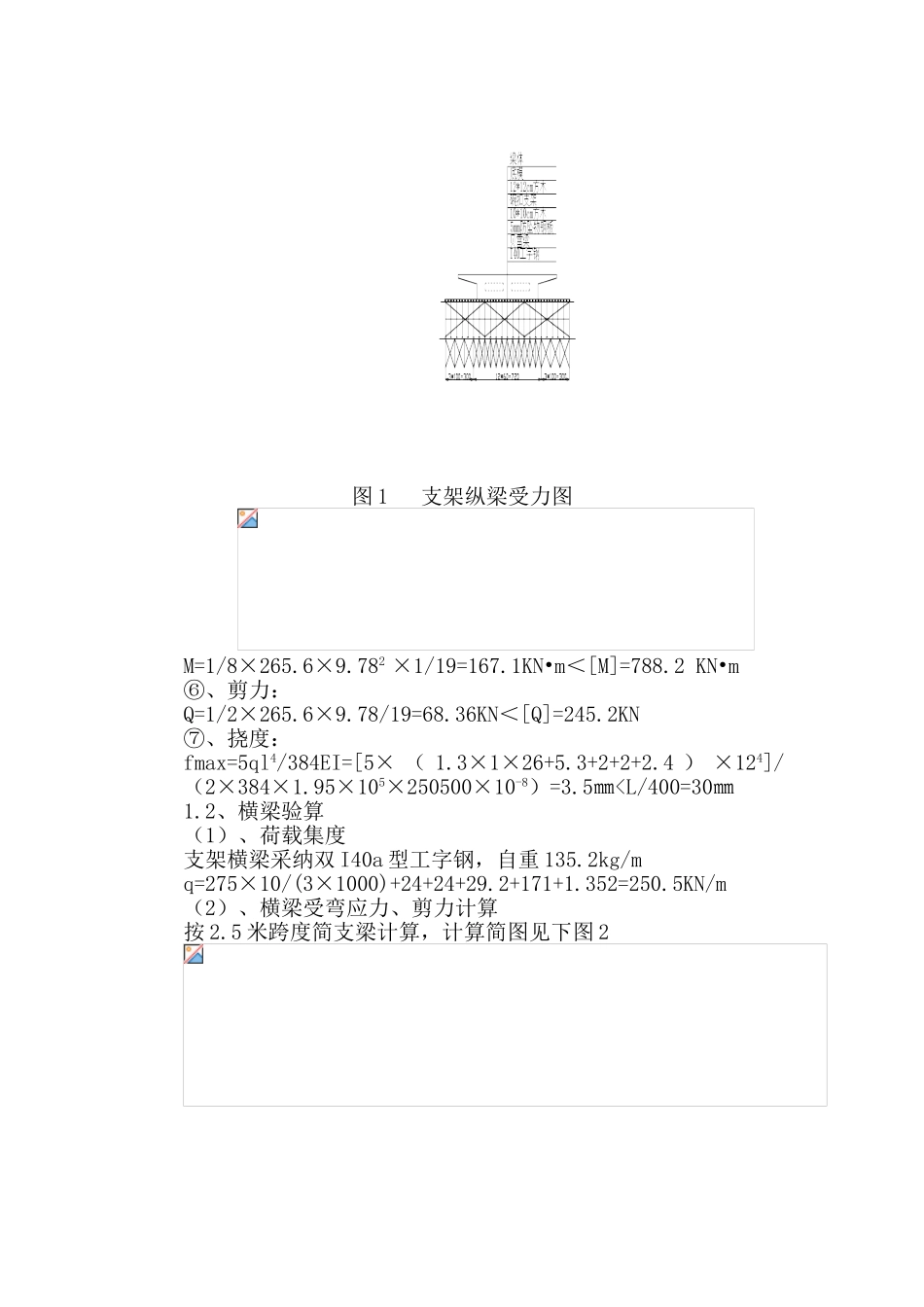

**互通 D 匝道第五联跨**施工方案一、工程概述**互通 D 匝道桥全长 1057.595m，共分 12 联。第五联跨越**高速公路，其中 D 匝道 19#墩（桩基桩径 1.3m，桩长 20m；立柱直径1.2m，柱长 14m。）位于**高速中央分隔带内。第五联采纳 20m+20+17.03m 预应力混凝土现浇连续箱梁，桥面宽 10.5m，采纳单箱双室。为了不影响**高速公路的通车，在**高速南行和北行线搭设门洞，门洞净高 9.9m，净宽 8.5m，并且在门洞两端加设警示标牌及限速标志，摆放防撞沙桶，做好安全防护工作。二、施工工艺（一）、门洞设计D 匝道第 18#、19#、20#两跨梁体跨越**高速，其下搭设门洞。门洞由混凝土基础、钢管柱、工字钢、贝雷梁组成。门洞搭设步骤：混凝土基础 14.5*0.5*1.0m 钢管柱 φ46.2cm*900cm*0.8cmI40a 贝雷梁 5mm 钢板（见附图 1）。 1、门洞验算1．1、门洞纵梁验算支架纵梁采纳 19 片贝雷梁拼装，每片贝雷梁长 12 米。①、每孔梁重:131.51m3×26KN/m3=3419KN 每米梁体荷载：3419/20=171KN/m②、模板重量:200kg/m2=2KN/m2 （含贝雷梁之上的钢管及顶托、底托）（1.3×2+2×2+8）×2=29.2KN/m③、施工人员及机具 200kg/m22×12×1=24KN/md、振捣时产生的荷载：2.0KPa2×12×1=24KN/m④、贝雷梁：[M]=788.2KN•m [Q]=245.2KN则贝雷梁荷载集度为：275×19×10/(3×1000)+24+24+29.2+171=265.6KN/m⑤、弯矩验算图 1 支架纵梁受力图M=1/8×265.6×9.782 ×1/19=167.1KN•m＜[M]=788.2 KN•m⑥、剪力：Q=1/2×265.6×9.78/19=68.36KN＜[Q]=245.2KN⑦、挠度：fmax=5ql4/384EI=[5× （ 1.3×1×26+5.3+2+2+2.4 ） ×124]/（2×384×1.95×105×250500×10-8）=3.5㎜
