某化工企业锅炉安装焊接施工方案

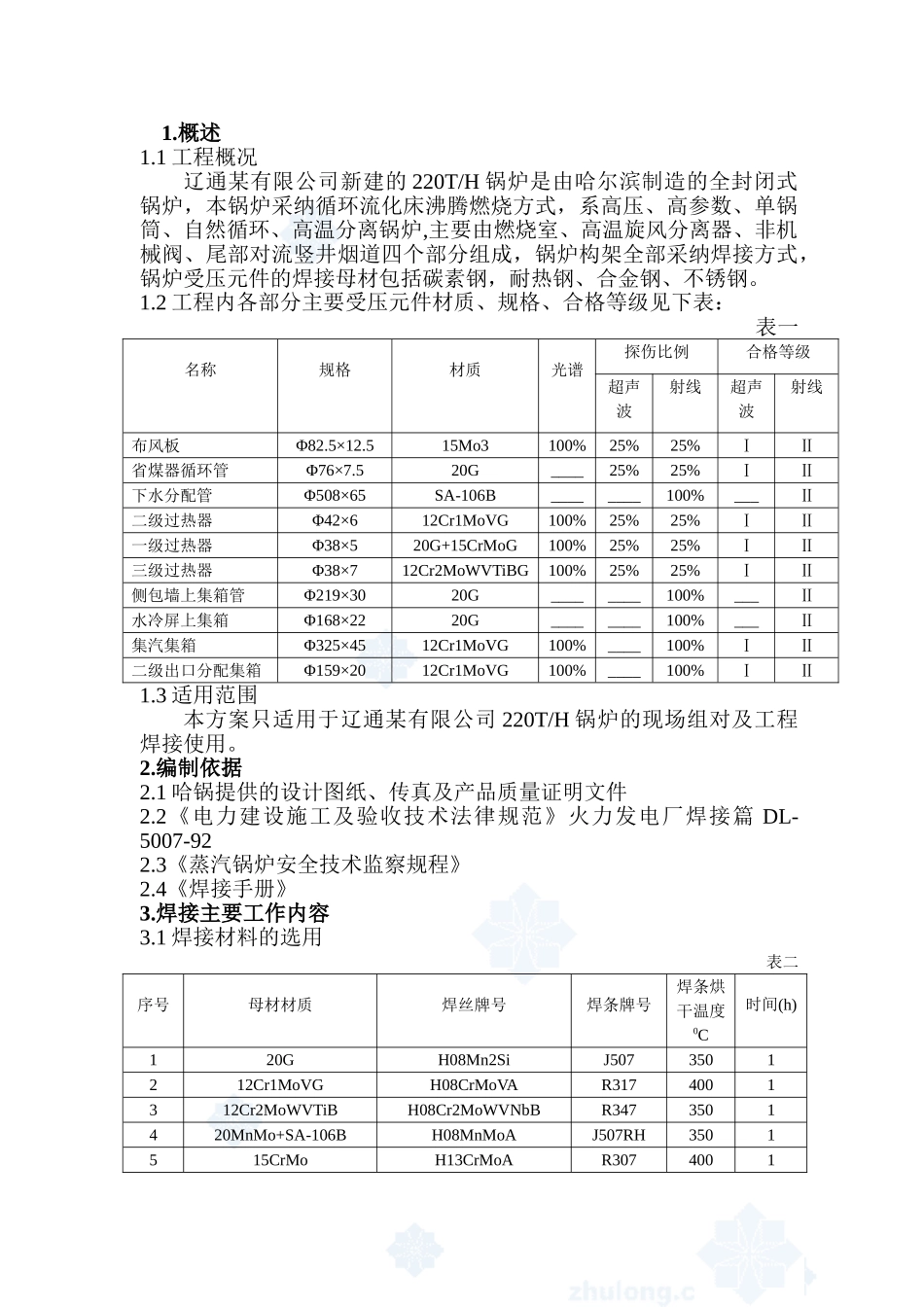

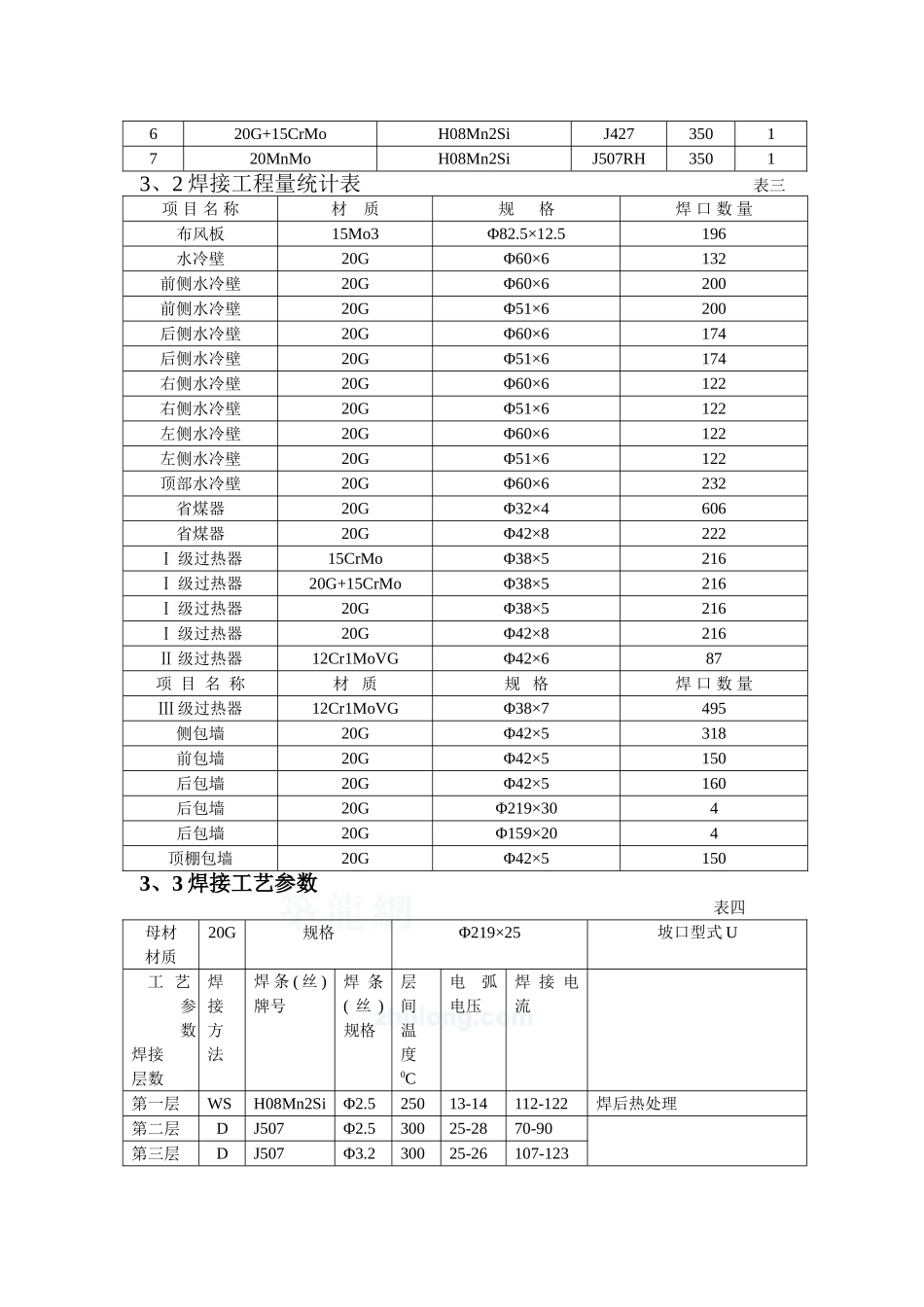

1.概述1.1 工程概况辽通某有限公司新建的 220T/H 锅炉是由哈尔滨制造的全封闭式锅炉，本锅炉采纳循环流化床沸腾燃烧方式，系高压、高参数、单锅筒、自然循环、高温分离锅炉,主要由燃烧室、高温旋风分离器、非机械阀、尾部对流竖井烟道四个部分组成，锅炉构架全部采纳焊接方式，锅炉受压元件的焊接母材包括碳素钢，耐热钢、合金钢、不锈钢。1.2 工程内各部分主要受压元件材质、规格、合格等级见下表：表一名称规格材质光谱探伤比例合格等级超声波射线超声波射线布风板Φ82.5×12.515Mo3100%25%25%ⅠⅡ省煤器循环管Φ76×7.520G____25%25%ⅠⅡ下水分配管Φ508×65SA-106B________100%___Ⅱ二级过热器Φ42×612Cr1MoVG100%25%25%ⅠⅡ一级过热器Φ38×520G+15CrMoG100%25%25%ⅠⅡ三级过热器Φ38×712Cr2MoWVTiBG100%25%25%ⅠⅡ侧包墙上集箱管Φ219×3020G________100%___Ⅱ水冷屏上集箱Φ168×2220G________100%___Ⅱ集汽集箱Φ325×4512Cr1MoVG100%____100%ⅠⅡ二级出口分配集箱Φ159×2012Cr1MoVG100%____100%ⅠⅡ1.3 适用范围本方案只适用于辽通某有限公司 220T/H 锅炉的现场组对及工程焊接使用。2.编制依据2.1 哈锅提供的设计图纸、传真及产品质量证明文件2.2《电力建设施工及验收技术法律规范》火力发电厂焊接篇 DL-5007-922.3《蒸汽锅炉安全技术监察规程》2.4《焊接手册》3.焊接主要工作内容3.1 焊接材料的选用表二序号母材材质焊丝牌号焊条牌号焊条烘干温度0C时间(h)120GH08Mn2SiJ5073501212Cr1MoVGH08CrMoVAR3174001312Cr2MoWVTiBH08Cr2MoWVNbBR3473501420MnMo+SA-106BH08MnMoAJ507RH3501515CrMoH13CrMoAR3074001620G+15CrMoH08Mn2SiJ4273501720MnMoH08Mn2SiJ507RH35013、2 焊接工程量统计表表三项 目 名 称材 质规 格焊 口 数 量布风板15Mo3Φ82.5×12.5196水冷壁20GΦ60×6132前侧水冷壁20GΦ60×6200前侧水冷壁20GΦ51×6200后侧水冷壁20GΦ60×6174后侧水冷壁20GΦ51×6174右侧水冷壁20GΦ60×6122右侧水冷壁20GΦ51×6122左侧水冷壁20GΦ60×6122左侧水冷壁20GΦ51×6122顶部水冷壁20GΦ60×6232省煤器20GΦ32×4606省煤器20GΦ42×8222Ⅰ 级过热器15CrMoΦ38×5216Ⅰ 级过热器20G+15CrMoΦ38×5216Ⅰ 级过热器20GΦ38×5216Ⅰ 级过热器20GΦ42×8216Ⅱ 级过热器12Cr1MoVGΦ42×687项 目 名 称材 质规 格焊 口 数 量Ⅲ 级过热器12Cr1MoVGΦ38×7495侧包墙20GΦ42×5318前包墙20GΦ42×5150后包墙20GΦ42...
