某化工项目汽轮发电机组工程施工方案

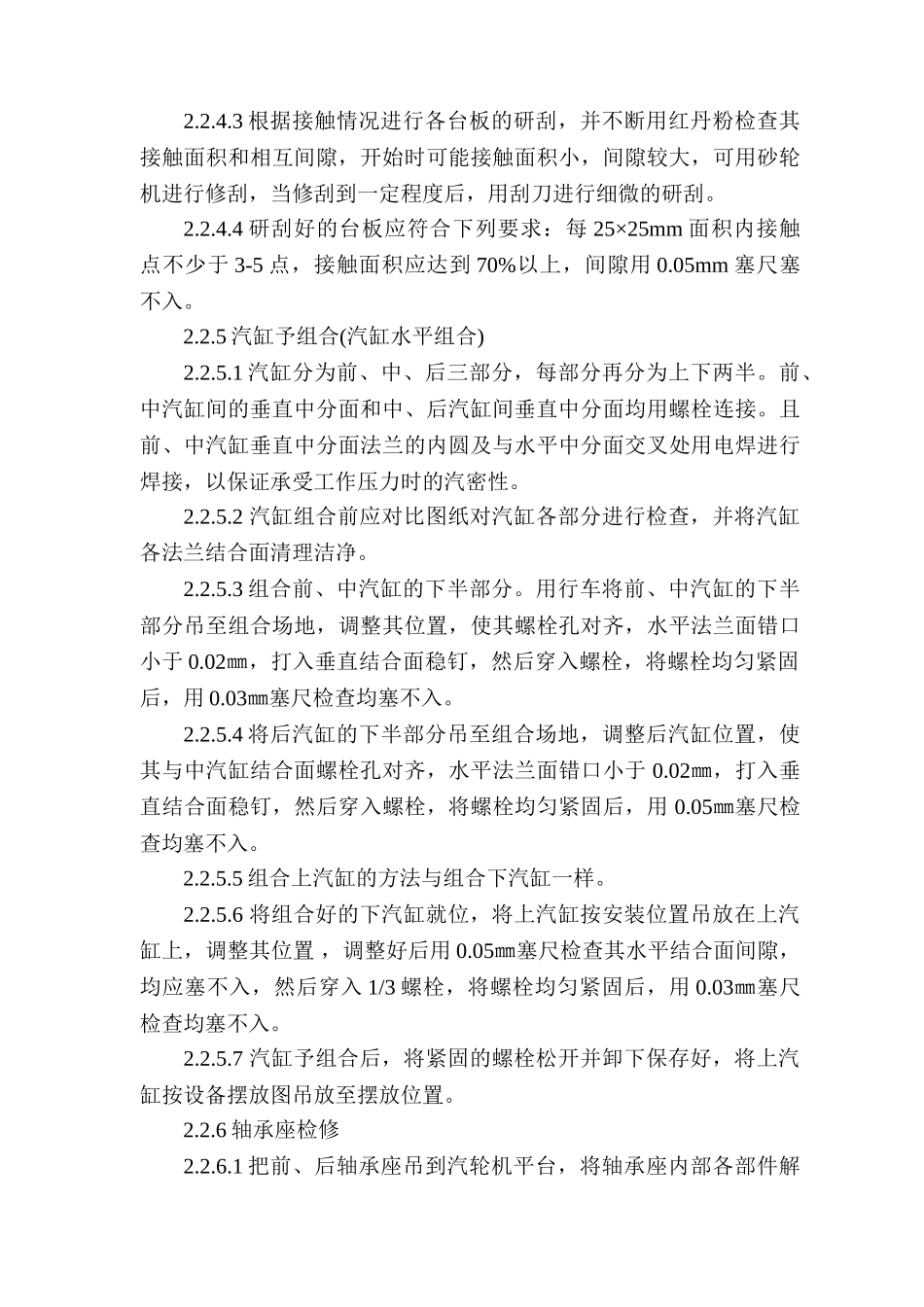

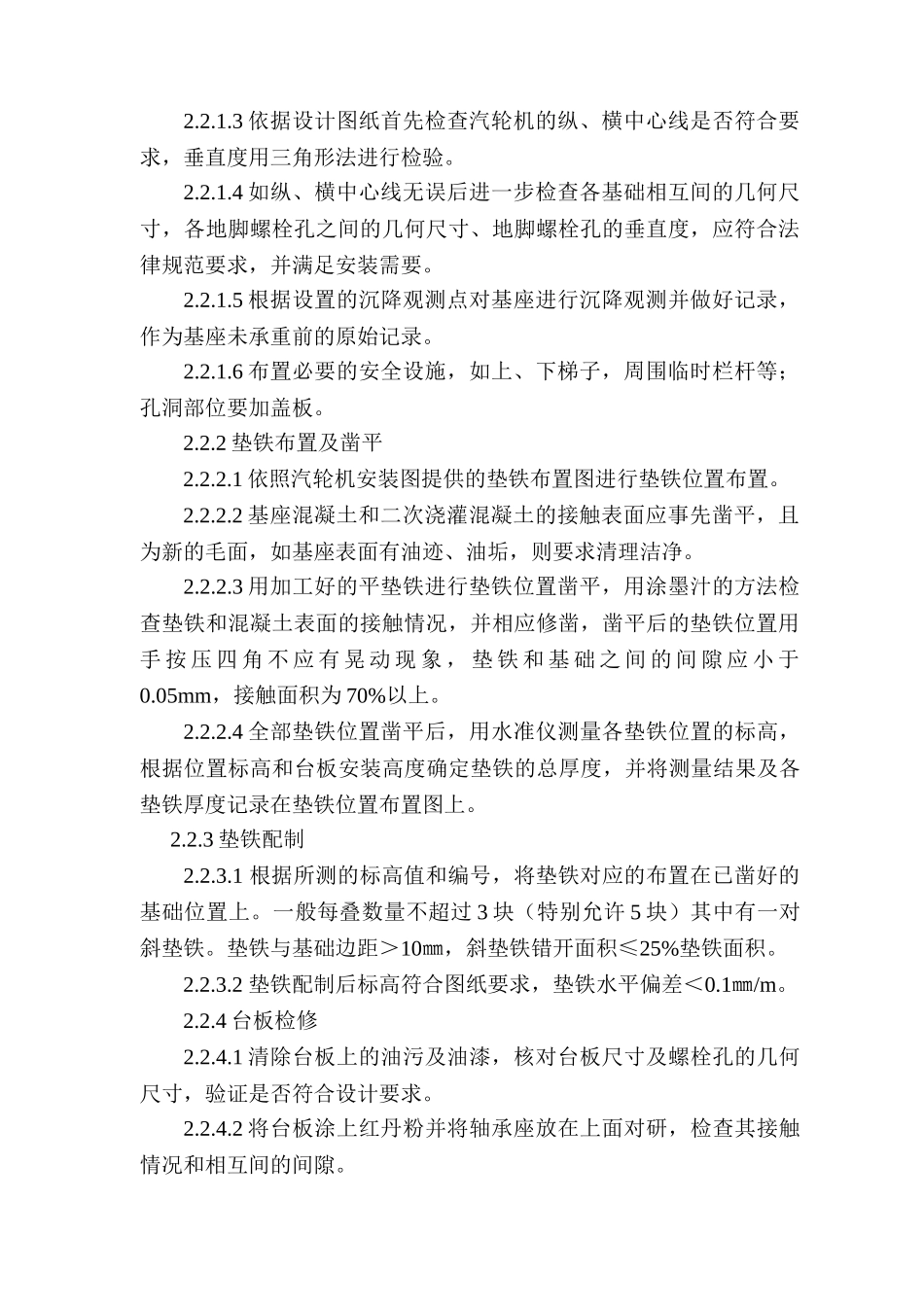

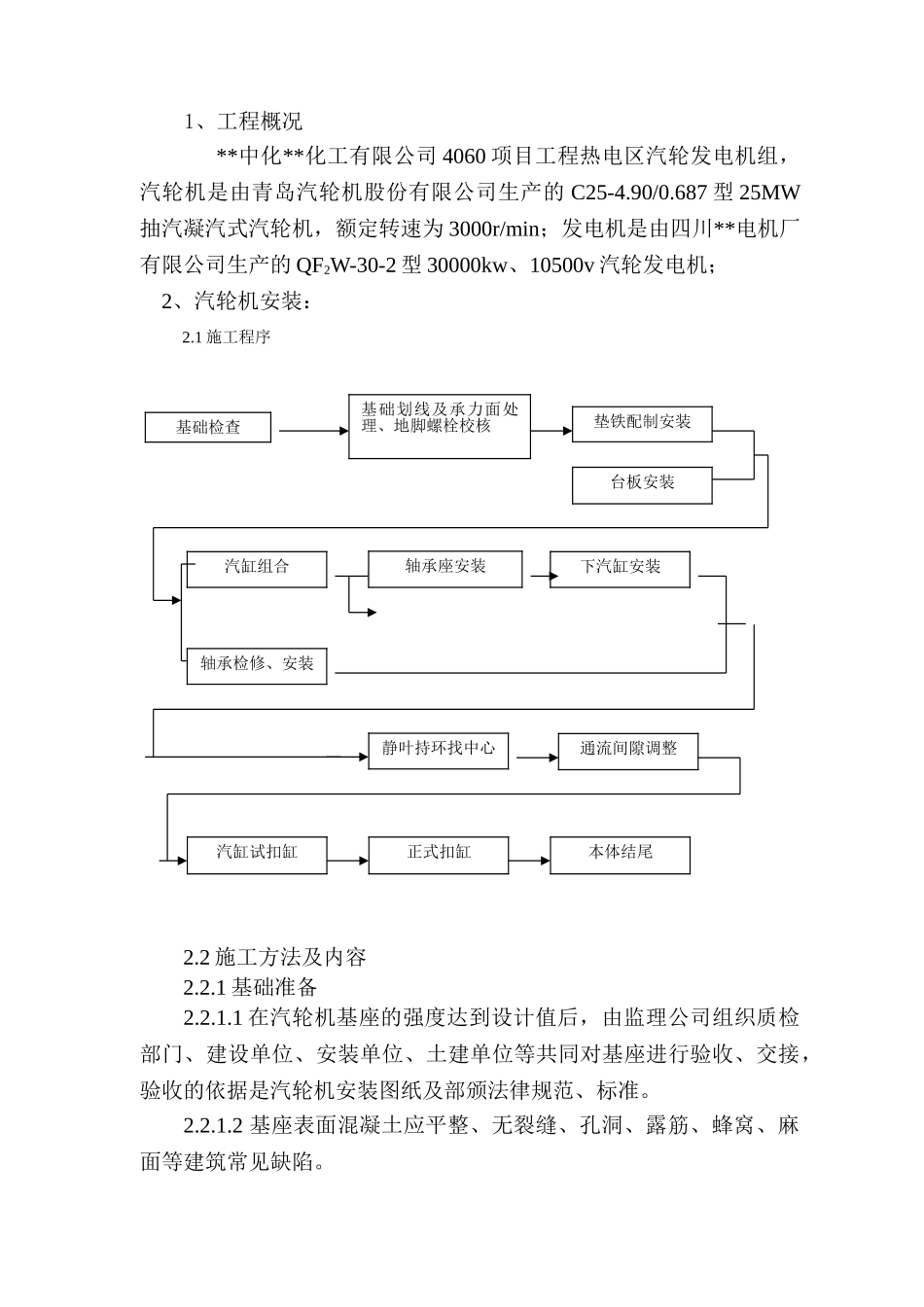

1、工程概况**中化**化工有限公司 4060 项目工程热电区汽轮发电机组，汽轮机是由青岛汽轮机股份有限公司生产的 C25-4.90/0.687 型 25MW抽汽凝汽式汽轮机，额定转速为 3000r/min；发电机是由四川**电机厂有限公司生产的 QF2W-30-2 型 30000kw、10500v 汽轮发电机； 2、汽轮机安装：2.1 施工程序2.2 施工方法及内容2.2.1 基础准备2.2.1.1 在汽轮机基座的强度达到设计值后，由监理公司组织质检部门、建设单位、安装单位、土建单位等共同对基座进行验收、交接，验收的依据是汽轮机安装图纸及部颁法律规范、标准。2.2.1.2 基座表面混凝土应平整、无裂缝、孔洞、露筋、蜂窝、麻面等建筑常见缺陷。基础检查基础划线及承力面处理、地脚螺栓校核垫铁配制安装台板安装汽缸组合轴承座安装轴承检修、安装下汽缸安装静叶持环找中心通流间隙调整汽缸试扣缸正式扣缸本体结尾2.2.1.3 依据设计图纸首先检查汽轮机的纵、横中心线是否符合要求，垂直度用三角形法进行检验。2.2.1.4 如纵、横中心线无误后进一步检查各基础相互间的几何尺寸，各地脚螺栓孔之间的几何尺寸、地脚螺栓孔的垂直度，应符合法律规范要求，并满足安装需要。2.2.1.5 根据设置的沉降观测点对基座进行沉降观测并做好记录，作为基座未承重前的原始记录。2.2.1.6 布置必要的安全设施，如上、下梯子，周围临时栏杆等；孔洞部位要加盖板。2.2.2 垫铁布置及凿平2.2.2.1 依照汽轮机安装图提供的垫铁布置图进行垫铁位置布置。2.2.2.2 基座混凝土和二次浇灌混凝土的接触表面应事先凿平，且为新的毛面，如基座表面有油迹、油垢，则要求清理洁净。2.2.2.3 用加工好的平垫铁进行垫铁位置凿平，用涂墨汁的方法检查垫铁和混凝土表面的接触情况，并相应修凿，凿平后的垫铁位置用手 按 压 四 角 不 应 有 晃 动 现 象 ， 垫 铁 和 基 础 之 间 的 间 隙 应 小 于0.05mm，接触面积为 70%以上。2.2.2.4 全部垫铁位置凿平后，用水准仪测量各垫铁位置的标高，根据位置标高和台板安装高度确定垫铁的总厚度，并将测量结果及各垫铁厚度记录在垫铁位置布置图上。2.2.3 垫铁配制2.2.3.1 根据所测的标高值和编号，将垫铁对应的布置在已凿好的基础位置上。一般每叠数量不超过 3 块（特别允许 5 块）其中有一对斜垫铁。垫铁与基础边距＞10㎜，斜垫铁错开面积≤25%垫铁面积。2.2.3.2 垫铁配制后标高符合图纸要求，垫铁水平偏差＜0.1㎜/m。2.2.4 台板检修2.2.4.1 清...
