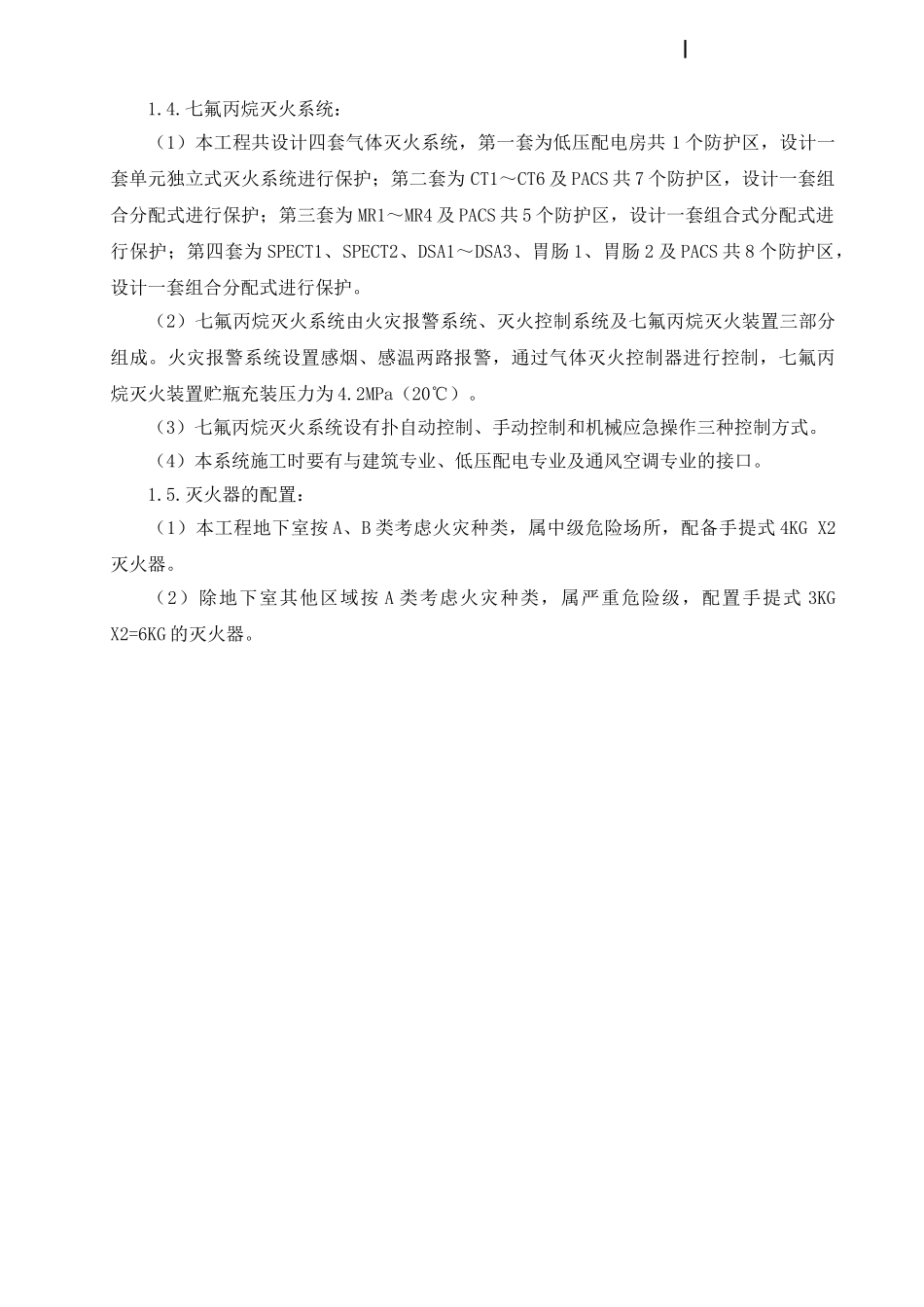

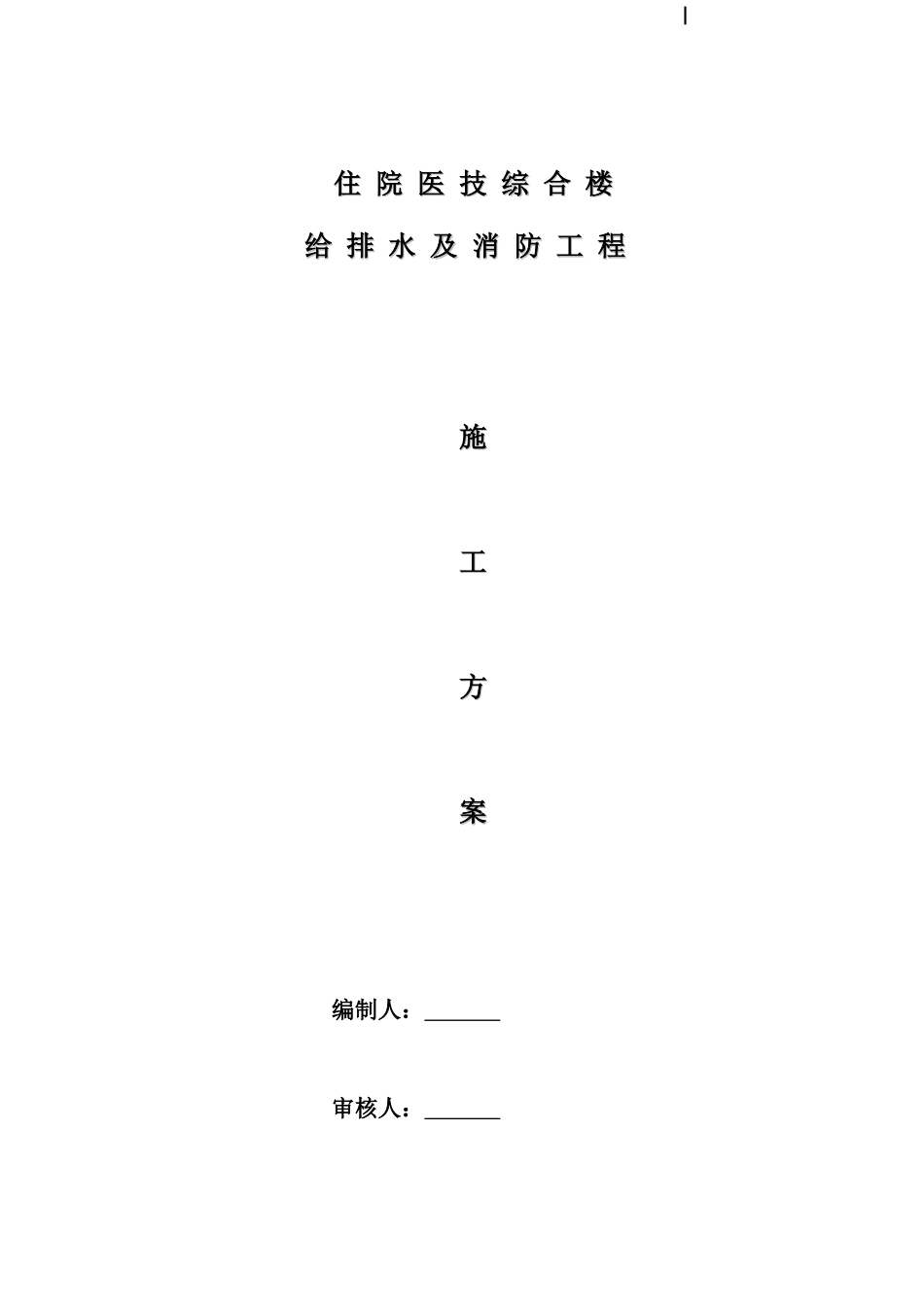

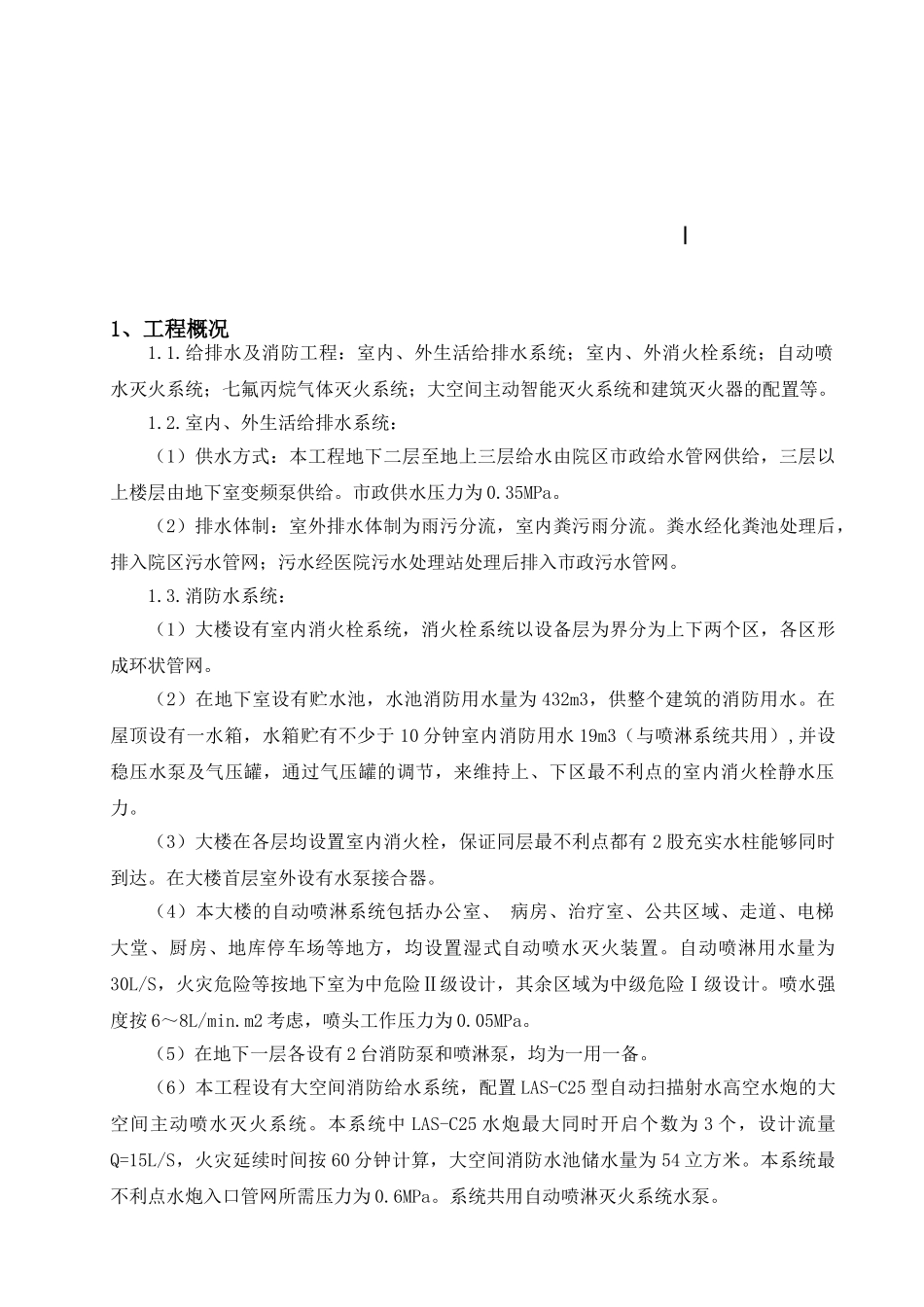

住 院 医 技 综 合 楼住 院 医 技 综 合 楼给 排 水 及 消 防 工 程给 排 水 及 消 防 工 程施 施 工工方方案案编制人： 审核人： 1、工程概况1.1.给排水及消防工程：室内、外生活给排水系统；室内、外消火栓系统；自动喷水灭火系统；七氟丙烷气体灭火系统；大空间主动智能灭火系统和建筑灭火器的配置等。1.2.室内、外生活给排水系统：（1）供水方式：本工程地下二层至地上三层给水由院区市政给水管网供给，三层以上楼层由地下室变频泵供给。市政供水压力为 0.35MPa。（2）排水体制：室外排水体制为雨污分流，室内粪污雨分流。粪水经化粪池处理后，排入院区污水管网；污水经医院污水处理站处理后排入市政污水管网。1.3.消防水系统：（1）大楼设有室内消火栓系统，消火栓系统以设备层为界分为上下两个区，各区形成环状管网。（2）在地下室设有贮水池，水池消防用水量为 432m3，供整个建筑的消防用水。在屋顶设有一水箱，水箱贮有不少于 10 分钟室内消防用水 19m3（与喷淋系统共用）,并设稳压水泵及气压罐，通过气压罐的调节，来维持上、下区最不利点的室内消火栓静水压力。（3）大楼在各层均设置室内消火栓，保证同层最不利点都有 2 股充实水柱能够同时到达。在大楼首层室外设有水泵接合器。（4）本大楼的自动喷淋系统包括办公室、 病房、治疗室、公共区域、走道、电梯大堂、厨房、地库停车场等地方，均设置湿式自动喷水灭火装置。自动喷淋用水量为30L/S，火灾危险等按地下室为中危险Ⅱ级设计，其余区域为中级危险Ⅰ级设计。喷水强度按 6～8L/min.m2 考虑，喷头工作压力为 0.05MPa。（5）在地下一层各设有 2 台消防泵和喷淋泵，均为一用一备。（6）本工程设有大空间消防给水系统，配置 LAS-C25 型自动扫描射水高空水炮的大空间主动喷水灭火系统。本系统中 LAS-C25 水炮最大同时开启个数为 3 个，设计流量Q=15L/S，火灾延续时间按 60 分钟计算，大空间消防水池储水量为 54 立方米。本系统最不利点水炮入口管网所需压力为 0.6MPa。系统共用自动喷淋灭火系统水泵。1.4.七氟丙烷灭火系统：（1）本工程共设计四套气体灭火系统，第一套为低压配电房共 1 个防护区，设计一套单元独立式灭火系统进行保护；第二套为 CT1～CT6 及 PACS 共 7 个防护区，设计一套组合分配式进行保护；第三套为 MR1～MR4 及 PACS 共 5 个防护区，设计一套组合式分配式进行保护；第四套为 SPECT1、SPECT2、D...
