某单层钢排架结构金属压型钢板车间施工方案

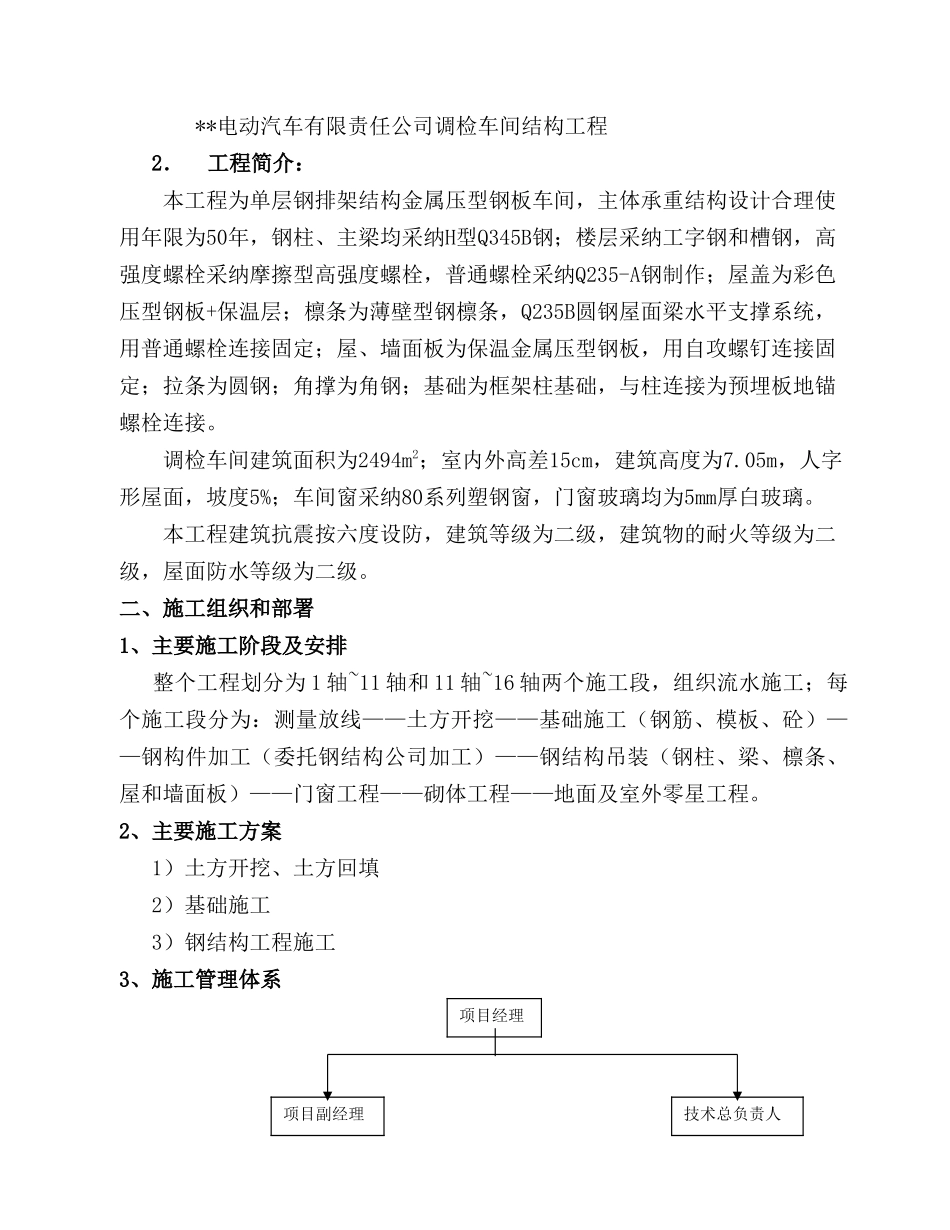

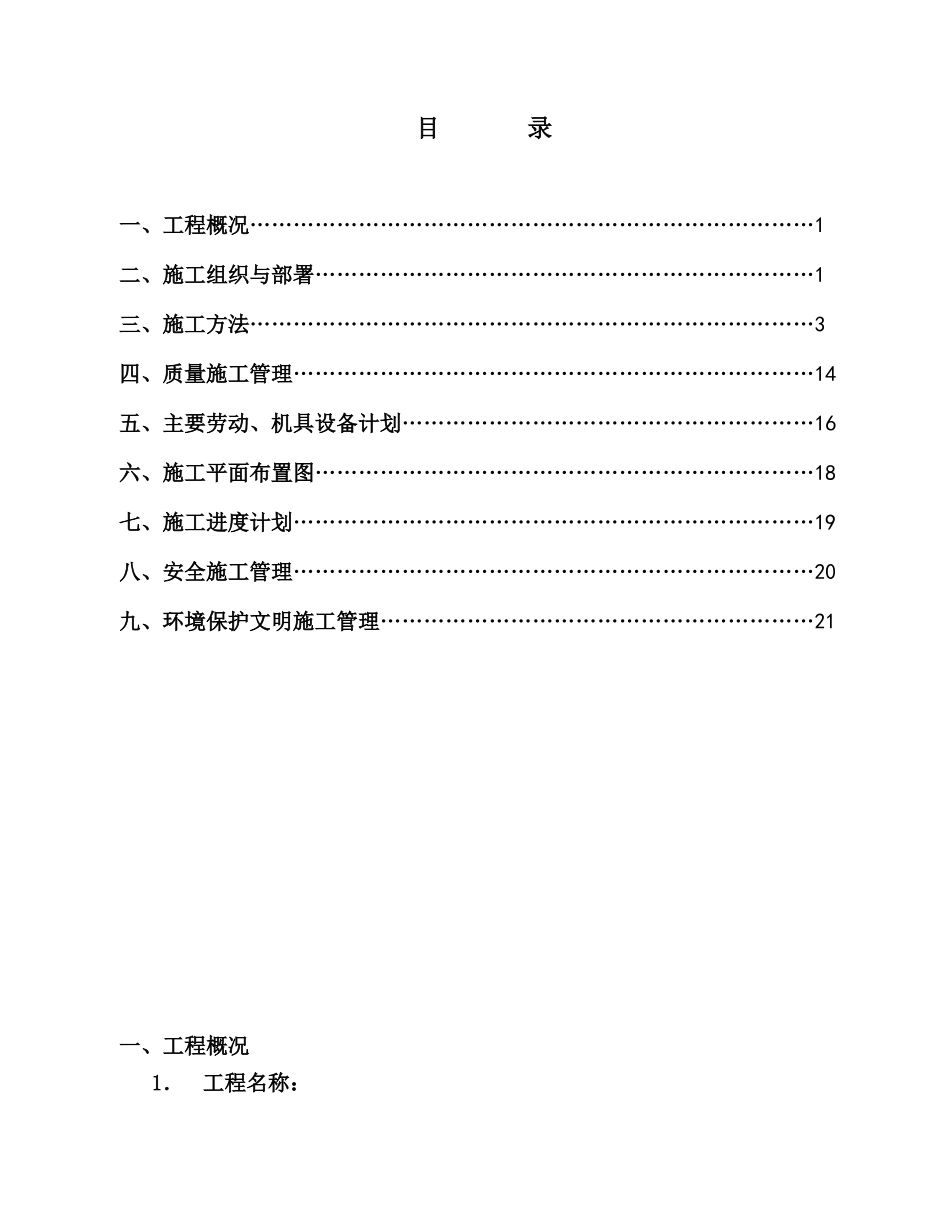

目 录一、工程概况……………………………………………………………………1二、施工组织与部署……………………………………………………………1三、施工方法……………………………………………………………………3四、质量施工管理………………………………………………………………14五、主要劳动、机具设备计划…………………………………………………16六、施工平面布置图……………………………………………………………18七、施工进度计划………………………………………………………………19八、安全施工管理………………………………………………………………20九、环境保护文明施工管理……………………………………………………21一、工程概况1．工程名称：**电动汽车有限责任公司调检车间结构工程2．工程简介：本工程为单层钢排架结构金属压型钢板车间，主体承重结构设计合理使用年限为50年，钢柱、主梁均采纳H型Q345B钢；楼层采纳工字钢和槽钢，高强度螺栓采纳摩擦型高强度螺栓，普通螺栓采纳Q235-A钢制作；屋盖为彩色压型钢板+保温层；檩条为薄壁型钢檩条，Q235B圆钢屋面梁水平支撑系统，用普通螺栓连接固定；屋、墙面板为保温金属压型钢板，用自攻螺钉连接固定；拉条为圆钢；角撑为角钢；基础为框架柱基础，与柱连接为预埋板地锚螺栓连接。 调检车间建筑面积为2494m2；室内外高差15cm，建筑高度为7.05m，人字形屋面，坡度5%；车间窗采纳80系列塑钢窗，门窗玻璃均为5mm厚白玻璃。本工程建筑抗震按六度设防，建筑等级为二级，建筑物的耐火等级为二级，屋面防水等级为二级。二、施工组织和部署1、主要施工阶段及安排 整个工程划分为 1 轴~11 轴和 11 轴~16 轴两个施工段，组织流水施工；每个施工段分为：测量放线——土方开挖——基础施工（钢筋、模板、砼）——钢构件加工（委托钢结构公司加工）——钢结构吊装（钢柱、梁、檩条、屋和墙面板）——门窗工程——砌体工程——地面及室外零星工程。 2、主要施工方案 1）土方开挖、土方回填 2）基础施工 3）钢结构工程施工3、施工管理体系项目经理项目副经理技术总负责人三、施工方法1．流程图（1）钢结构制作工艺流程图 （2）单层钢结构安装工艺流程图施工详图材料检验制作工艺放样、切割制孔组装检查焊接无损检验外形尺寸检验清理、喷砂、油漆验收构件运至中转库构件分类检查配套准备工作检查设备、工具数量及完好情况高强度螺栓及摩擦面检查构件检查放线及验线（轴线、标...
