某厂房屋面网架钢结构施工方案

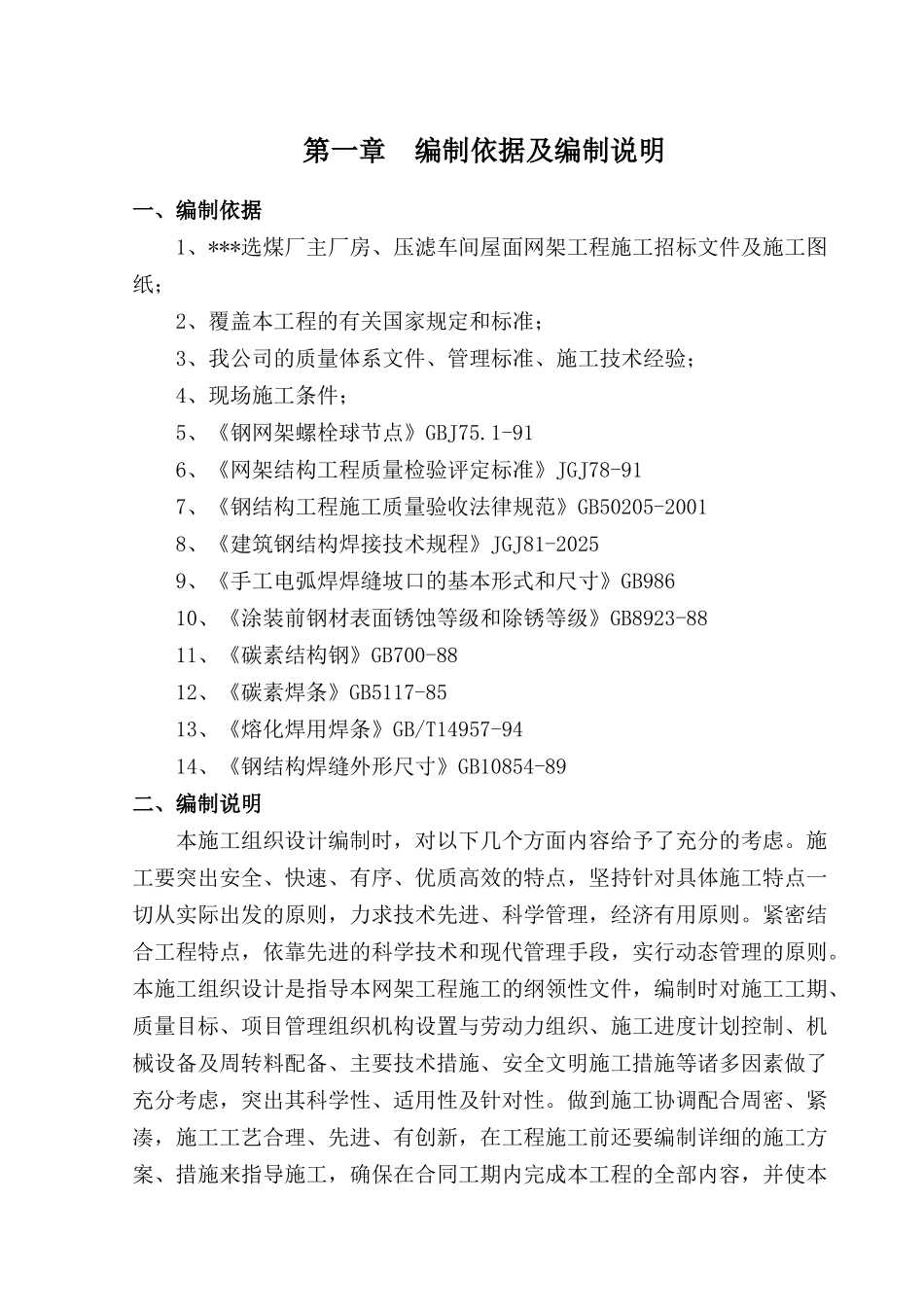

第一章 编制依据及编制说明一、编制依据1、***选煤厂主厂房、压滤车间屋面网架工程施工招标文件及施工图纸；2、覆盖本工程的有关国家规定和标准；3、我公司的质量体系文件、管理标准、施工技术经验；4、现场施工条件；5、《钢网架螺栓球节点》GBJ75.1-916、《网架结构工程质量检验评定标准》JGJ78-917、《钢结构工程施工质量验收法律规范》GB50205-20018、《建筑钢结构焊接技术规程》JGJ81-20259、《手工电弧焊焊缝坡口的基本形式和尺寸》GB98610、《涂装前钢材表面锈蚀等级和除锈等级》GB8923-8811、《碳素结构钢》GB700-8812、《碳素焊条》GB5117-8513、《熔化焊用焊条》GB/T14957-9414、《钢结构焊缝外形尺寸》GB10854-89二、编制说明本施工组织设计编制时，对以下几个方面内容给予了充分的考虑。施工要突出安全、快速、有序、优质高效的特点，坚持针对具体施工特点一切从实际出发的原则，力求技术先进、科学管理，经济有用原则。紧密结合工程特点，依靠先进的科学技术和现代管理手段，实行动态管理的原则。本施工组织设计是指导本网架工程施工的纲领性文件，编制时对施工工期、质量目标、项目管理组织机构设置与劳动力组织、施工进度计划控制、机械设备及周转料配备、主要技术措施、安全文明施工措施等诸多因素做了充分考虑，突出其科学性、适用性及针对性。做到施工协调配合周密、紧凑，施工工艺合理、先进、有创新，在工程施工前还要编制详细的施工方案、措施来指导施工，确保在合同工期内完成本工程的全部内容，并使本工程质量等级达到合格标准。第二章 工 程 概 况 1、工程名称：***选煤厂主厂房、压滤车间屋面网架工程2、建设地点：***煤矿选煤厂3、网架特点：正交正放空间四角锥网架体系，主厂房投影面积为27.38×21.36＝584.84㎡，网架下弦标高为22.000m。压滤车间投影面积为20.36×23.86＝485.79㎡，网架下弦标高为12.900m。网格尺寸在柱距范围内平均分格，不大于4m×4m，网架结构找坡。网架支座采纳橡胶支座，正交正放空间四角锥网架体系，下弦支承。横向、竖向分别支承在框架柱顶。网架为双坡排水，采纳上弦结构找坡，主厂房i=5%，压滤车间i=6%。4、工程范围：我司按标书要求提供屋面网架结构的各种材料、安装图、制造和安装，以及油漆及防锈保护，对所有钢结构进行试验及检查，具体的范围如下：网架结构的各弦杆和连接螺栓球；网架的支座，包括支座与下部结构的连接螺栓；与屋面檩条和四周墙架梁柱连接的支托及托板；网架安装...
