某厂房电气施工方案

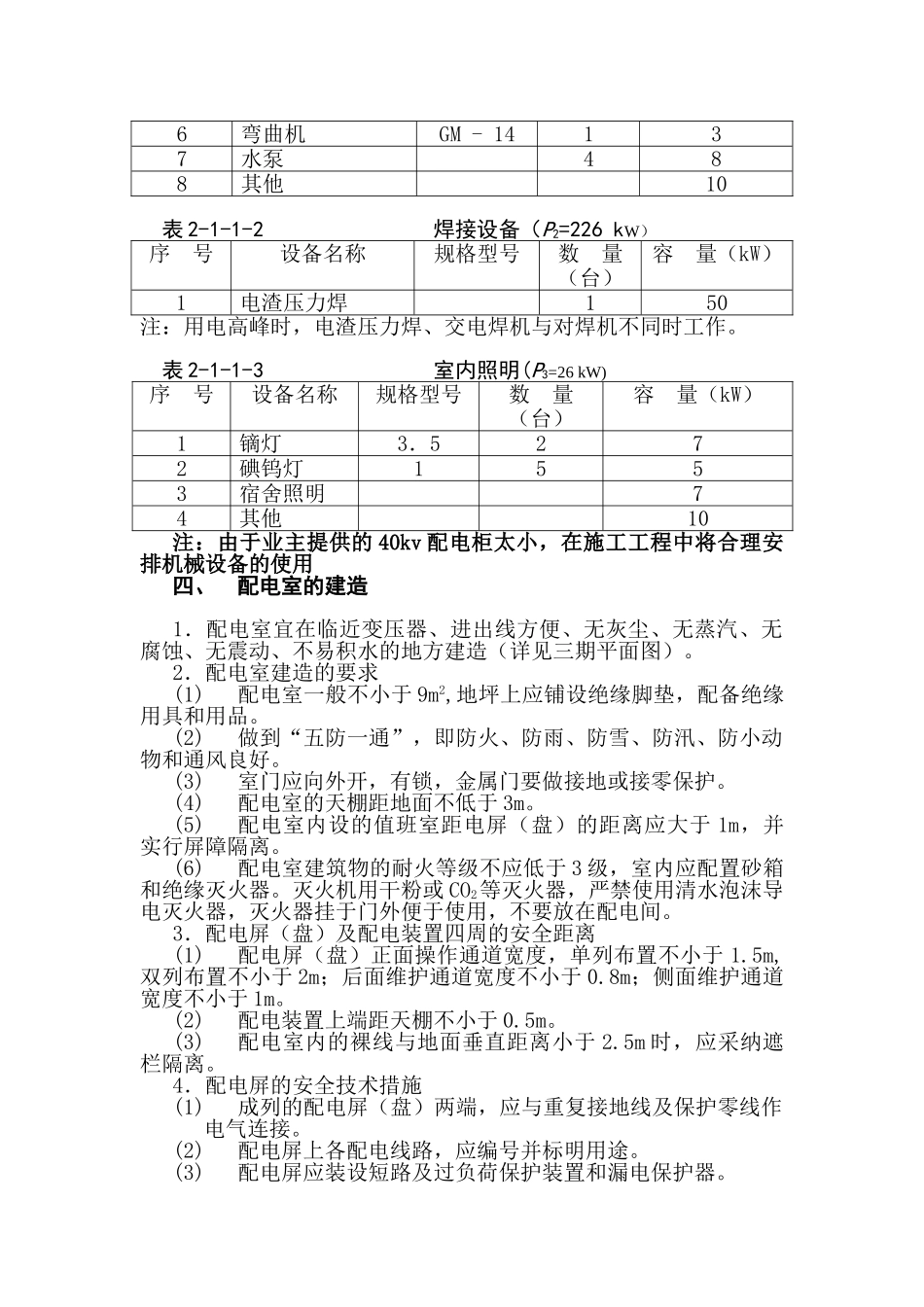

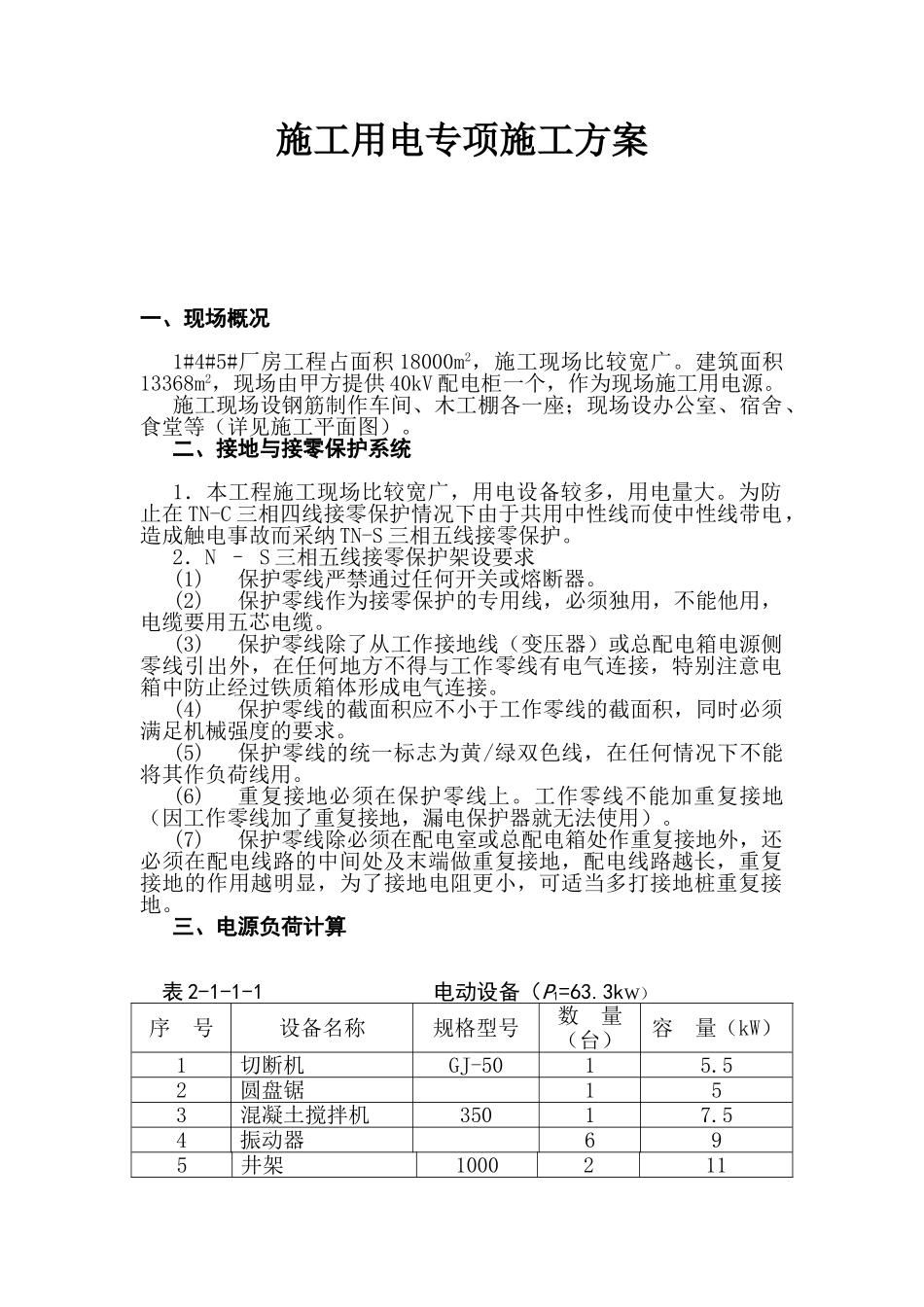

施工用电专项施工方案一、现场概况1#4#5#厂房工程占面积 18000m2，施工现场比较宽广。建筑面积13368m2，现场由甲方提供 40kV 配电柜一个，作为现场施工用电源。施工现场设钢筋制作车间、木工棚各一座；现场设办公室、宿舍、食堂等（详见施工平面图）。二、接地与接零保护系统1．本工程施工现场比较宽广，用电设备较多，用电量大。为防止在 TN-C 三相四线接零保护情况下由于共用中性线而使中性线带电，造成触电事故而采纳 TN-S 三相五线接零保护。2．N – S 三相五线接零保护架设要求(1)保护零线严禁通过任何开关或熔断器。(2)保护零线作为接零保护的专用线，必须独用，不能他用，电缆要用五芯电缆。(3)保护零线除了从工作接地线（变压器）或总配电箱电源侧零线引出外，在任何地方不得与工作零线有电气连接，特别注意电箱中防止经过铁质箱体形成电气连接。(4)保护零线的截面积应不小于工作零线的截面积，同时必须满足机械强度的要求。(5)保护零线的统一标志为黄/绿双色线，在任何情况下不能将其作负荷线用。(6)重复接地必须在保护零线上。工作零线不能加重复接地（因工作零线加了重复接地，漏电保护器就无法使用）。(7)保护零线除必须在配电室或总配电箱处作重复接地外，还必须在配电线路的中间处及末端做重复接地，配电线路越长，重复接地的作用越明显，为了接地电阻更小，可适当多打接地桩重复接地。三、电源负荷计算表 2-1-1-1电动设备（P1=63.3kW）序 号设备名称规格型号数 量（台）容 量（kW）1切断机GJ-5015.52圆盘锯153混凝土搅拌机35017.54振动器695井架10002116弯曲机GM - 14137水泵488其他10表 2-1-1-2焊接设备（P2=226 kW）序 号设备名称规格型号数 量（台）容 量（kW）1电渣压力焊150注：用电高峰时，电渣压力焊、交电焊机与对焊机不同时工作。表 2-1-1-3室内照明(P3=26 kW)序 号设备名称规格型号数 量（台）容 量（kW）1镝灯3．5272碘钨灯1553宿舍照明74其他10注：由于业主提供的 40kv 配电柜太小，在施工工程中将合理安排机械设备的使用四、配电室的建造1．配电室宜在临近变压器、进出线方便、无灰尘、无蒸汽、无腐蚀、无震动、不易积水的地方建造（详见三期平面图）。2．配电室建造的要求(1)配电室一般不小于 9m2,地坪上应铺设绝缘脚垫，配备绝缘用具和用品。(2)做到“五防一通”，即防火、防雨、防雪、防汛、防小动物和通风良好。(3)室门应向外开，有锁，金属门要做接地或接零保护。(4)配电室的天棚距...
