某厂房电缆敷设及配接线作业指导书

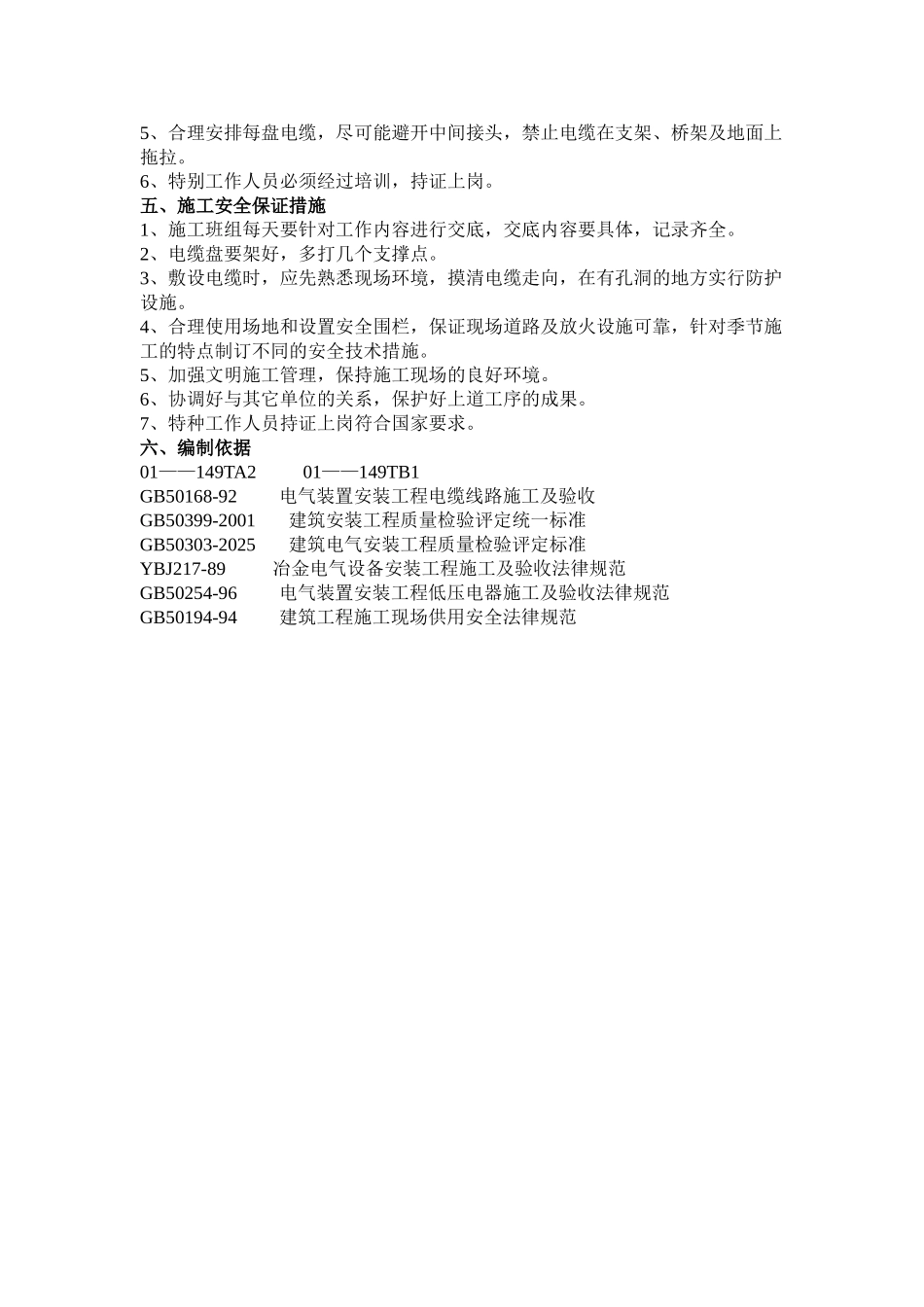

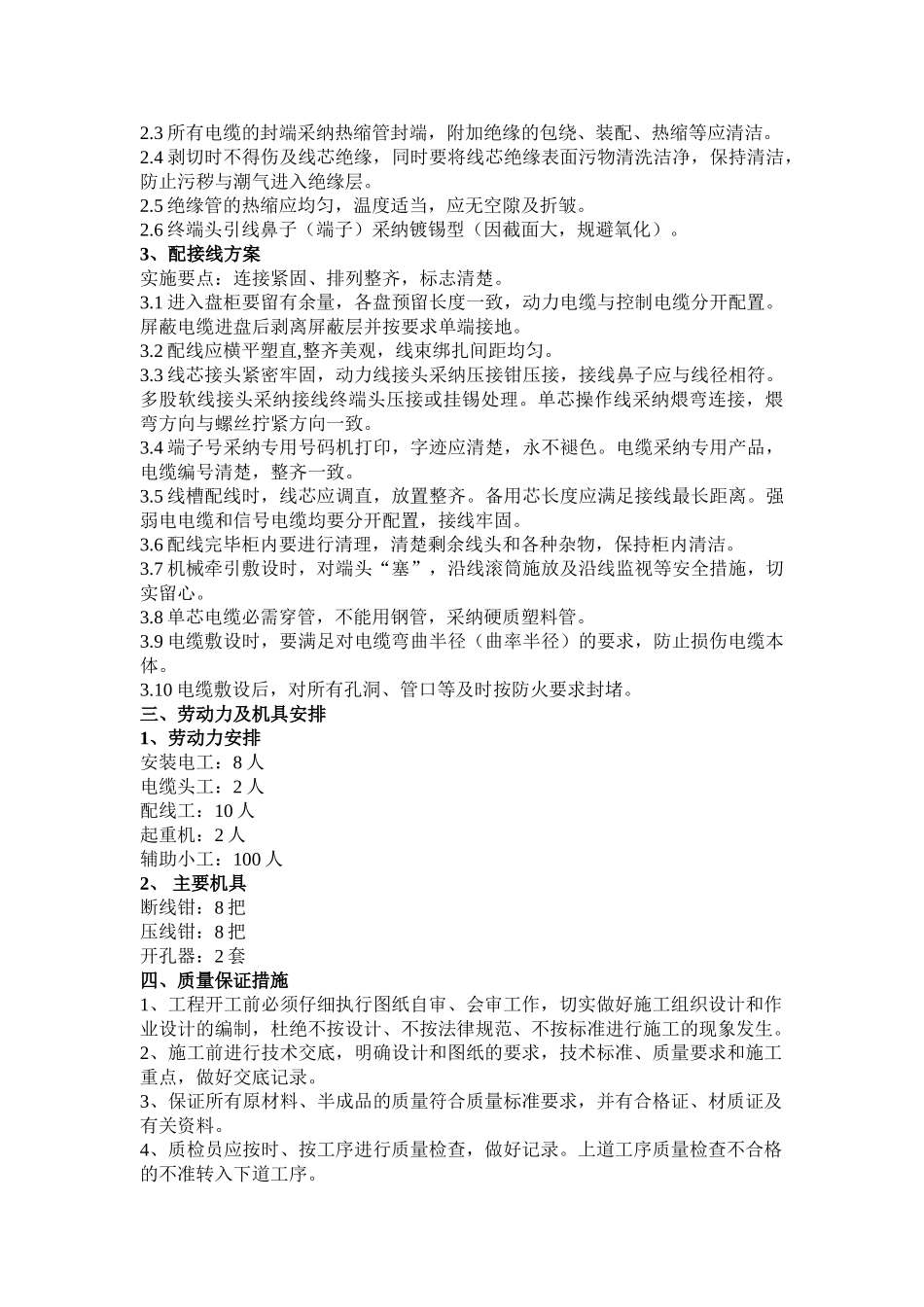

电缆敷设及配接线施工方案一、工程概述 本工程电缆敷设主要包括 10#水站面、污泥脱水间、电气室的电缆敷设，电气室内部的连线及电气室、操作室到现场每个设备点的电气接点。 盘、箱、柜、台及电缆安装到位后，按规程法律规范进行放火封堵。 各类电缆约 16538 米。二、实施要点高低压电缆分层敷设强弱分开、避开交叉。1、 电缆敷设1.1 敷设前根据电缆走向编制电缆敷设顺序排列图，尽量避开电缆交叉，动力、操作电缆在桥架上应分层设置。导线一般不允许在桥架敷设，否则应加盖板或用其它方法保护。1.2 对电缆型号、规格进行核实，检查外观有无破损、扭曲、压扁或其它不良形象。高压电缆应按法律规范要求做直流泄露试验，低压电缆用 2500VWΩ 表测量其绝缘情况，合格后方可敷设。1.3 电缆盘架设采纳千斤顶或吊车架设，架设方向应与施放方向一致。电缆敷设一般采纳设人工敷设，电缆隧道内动力电缆可采纳牵引机加电缆滚筒的方法进行敷设。敷设时电缆应架空，不得与地面磨擦或扭曲。导线敷设采纳放线架或人工敷设，敷设过程中要防止导线扭曲、打结。1.4 电缆排列应整齐，在桥架、支架上每隔 1.5~2 米用尼龙扎带固定一次，在终端及转弯处要留有余量,弯曲半径要符合法律规范要求。与热力管道的距离应符合法律规范要求。1.5 直埋电缆的沟深应大于(或等于)0.7 米，电缆上、下铺 100mm 厚砂土，并盖红砖保护，电缆沿线设标桩标志。1.6 电缆（导线）在穿管进行清扫，清除管内积水或杂物，用锉刀磨光管口，防止管口割伤电缆（导线），并穿铁线或用引线器进行牵引。敷设后管口应及时封堵或垫管口垫。1.7 单芯动力电缆在桥架上敷设时，应按回路扎成”品”字形,每间隔 2m 捆扎一次，单芯电缆不得单独穿钢管，不用铁件进行固定。如确需单独穿管，可穿塑料管或对钢管进行处理，以避开形成涡流。1.8 计算机通讯电缆、信号电缆必须与一般控制电缆分开敷设，并分层或用隔板隔开，以避开对计算机系统、数据采集系统产生干扰。1.9 控制电缆和温度补偿导线，不应有中间接头，因其它原因必须接头时应设置端子箱转接，温度检测的补偿导线应采纳焊接，户外应采纳防水型接头箱。1.10 液压伟动机械等可动部分的电缆必须使用软芯防油电缆，避开电缆老化或由于机械的运动导致电缆连接不可靠．对进入设备的电缆采纳金属软管进行保护，对可移动的设备其电缆应留有一定余量．2、动力电缆终端头制作方法2.1 高压电缆终端如设计或业主无特别要求，一般采纳热...
