某厂房钢桁架拼吊装施工方案

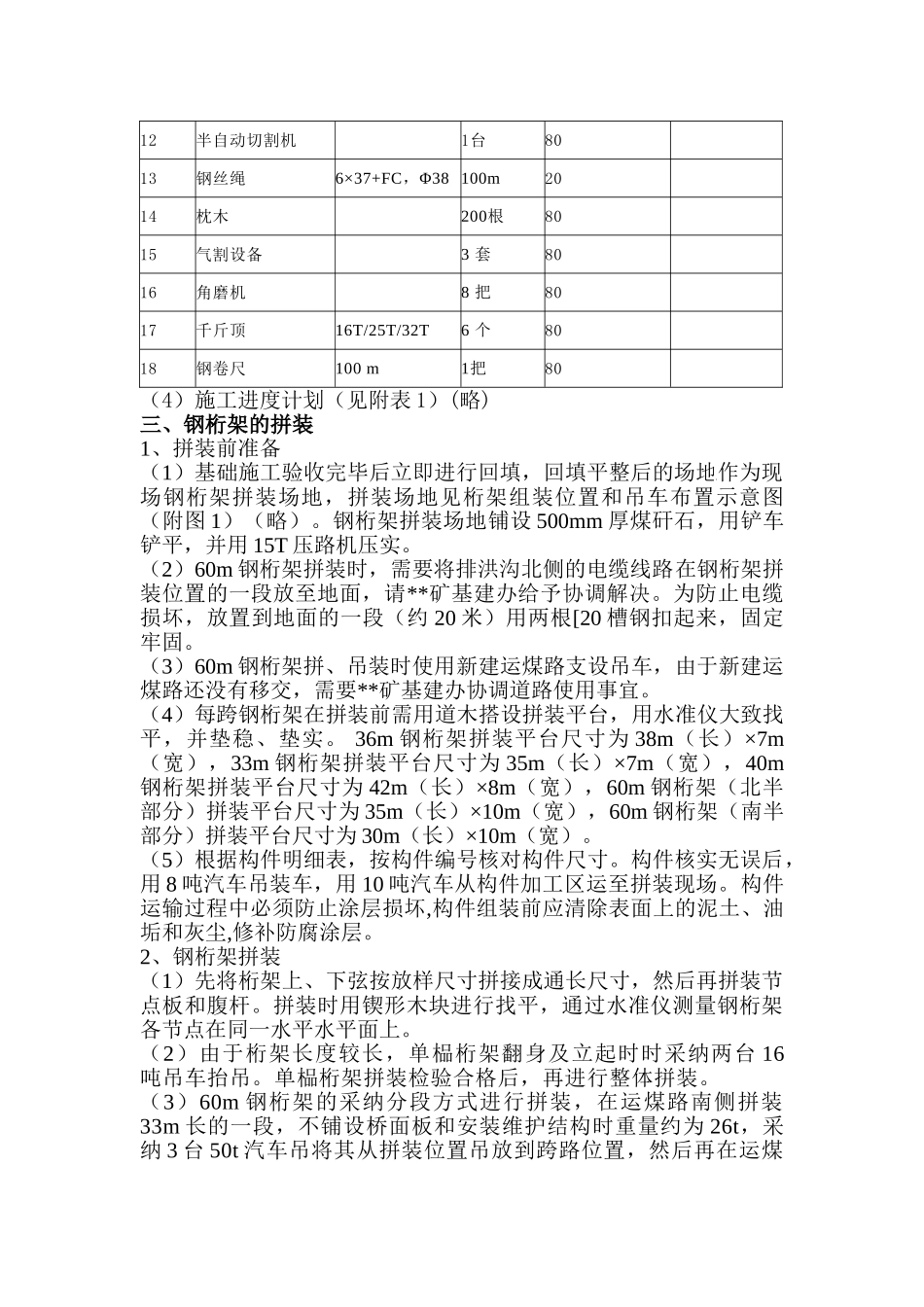

煤储煤胶带输送皮带廊钢桁架拼、吊装施工方案编 制：检 查：安 监：技术负责人：项目经理：**公司2025-7一、工程概况及特点1、工程概况：储煤胶带输送皮带廊钢桁架共计6跨，12m钢桁架、40m钢桁架、60m钢桁架、33m钢桁架各1跨，36m钢桁架2跨，总长约217米，总重约200吨，安装标高为24.674米。2、工程特点：钢桁架跨度大，安装高度高，最大跨度为60.3m，重达58.184t，且跨河和立交桥吊装，增加了难度；工期紧，桁架组装与土建交叉作业，吊装需采纳大型吊车，现场吊装条件差，增加了施工组织和安全生产的难度。二、钢桁架拼吊装方案的选择和施工部署1、拼吊装方案钢桁架吊装采纳地面整体拼装后，大型吊车吊装就位的方式进行。12m、36m、33m、40m钢桁架选择一台170t汽车吊吊装。60m桁架分为两段拼装，拼装时选择两台50t 汽车吊抬吊至吊装位置进行组对成跨，然后采纳1台170t和1台200t汽车吊吊装到位。2、施工部署（1）吊装顺序先依次吊装-轴线36m钢桁架、-轴线36m钢桁架、33m钢桁架，再吊装40m钢桁架和12m钢桁架，最后吊装60m钢桁架。（2）劳动力计划劳动力计划见下表：类别数量类别数量管理人员 3人起重工 4 人铆工12人电焊工 8人测量工 2人架子工 4人电工 2人（3）拼、吊装设备、机具计划本工程中主要施工机具计划如下表：序号名称规格型号数量进场时间（天） 备注1汽车吊200T1台42汽车吊170T1台4 3汽车吊50T3台24汽车吊16T2台65汽车吊8T1台606压路机3Y10/12，15T1台107沟通电焊机BX3-500-28台808经纬仪TDJ21台809水准仪S31台801010t 半挂拖车XCG2640Z1辆1611手拉葫芦2T/3T/5T128012半自动切割机1台8013钢丝绳6×37+FC，Φ38 100m2014枕木200根8015气割设备 3 套8016角磨机 8 把8017千斤顶16T/25T/32T6 个8018钢卷尺 100 m1把80（4）施工进度计划（见附表 1）(略)三、钢桁架的拼装1、拼装前准备（1）基础施工验收完毕后立即进行回填，回填平整后的场地作为现场钢桁架拼装场地，拼装场地见桁架组装位置和吊车布置示意图（附图 1）（略）。钢桁架拼装场地铺设 500mm 厚煤矸石，用铲车铲平，并用 15T 压路机压实。（2）60m 钢桁架拼装时，需要将排洪沟北侧的电缆线路在钢桁架拼装位置的一段放至地面，请**矿基建办给予协调解决。为防止电缆损坏，放置到地面的一段（约 20 米）用两根[20 槽钢扣起来，固定牢固。（3）60m 钢桁架拼、吊装时使用新建运煤路支设吊车，由于新建运煤路还没有移交，需要**矿基建办协调道路使用...
