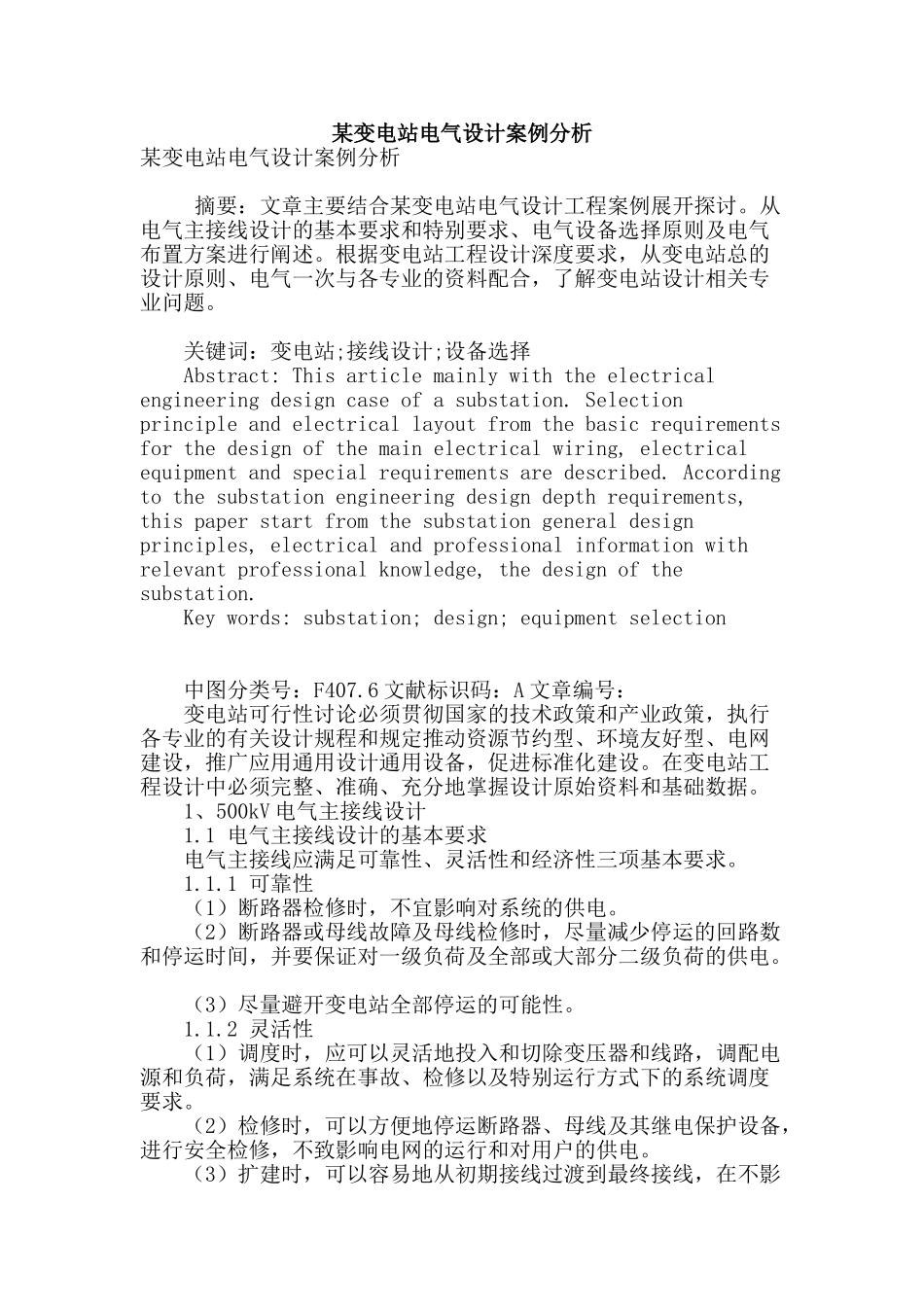

某变电站电气设计案例分析

某变电站电气设计案例分析某变电站电气设计案例分析 摘要：文章主要结合某变电站电气设计工程案例展开探讨。从电气主接线设计的基本要求和特别要求、电气设备选择原则及电气布置方案进行阐述。根据变电站工程设计深度要求，从变电站总的设计原则、电气一次与各专业的资料配合，了解变电站设计相关专业问题。 关键词：变电站;接线设计;设备选择 Abstract: This article mainly with the electrical engineering design case of a substation. Selection principle and electrical layout from the basic requirements for the design of the main electrical wiring, electrical equipment and special requirements are described. According to the substation engineering design depth requirements, this paper start from the substation general design principles, electrical and professional information with relevant professional knowledge, the design of the substation. Key words: substation; design; equipment selection 中图分类号：F407.6 文献标识码：A 文章编号： 变电站可行性讨论必须贯彻国家的技术政策和产业政策，执行各专业的有关设计规程和规定推动资源节约型、环境友好型、电网建设，推广应用通用设计通用设备，促进标准化建设。在变电站工程设计中必须完整、准确、充分地掌握设计原始资料和基础数据。 1、500kV 电气主接线设计 1.1 电气主接线设计的基本要求 电气主接线应满足可靠性、灵活性和经济性三项基本要求。 1.1.1 可靠性 （1）断路器检修时，不宜影响对系统的供电。 （2）断路器或母线故障及母线检修时，尽量减少停运的回路数和停运时间，并要保证对一级负荷及全部或大部分二级负荷的供电。 （3）尽量避开变电站全部停运的可能性。 1.1.2 灵活性 （1）调度时，应可以灵活地投入和切除变压器和线路，调配电源和负荷，满足系统在事故、检修以及特别运行方式下的系统调度要求。 （2）检修时，可以方便地停运断路器、母线及其继电保护设备，进行安全检修，不致影响电网的运行和对用户的供电。 （3）扩建时，可以容易地从初期接线过渡到最终接线，在不影响连续供电的情况下方便扩建。 1.1.3 经济性 （1）节约投资，主接线力求简单，以节约电气一次设备，同时简化继电保护和二次回路，以节约二次设备和控制...
