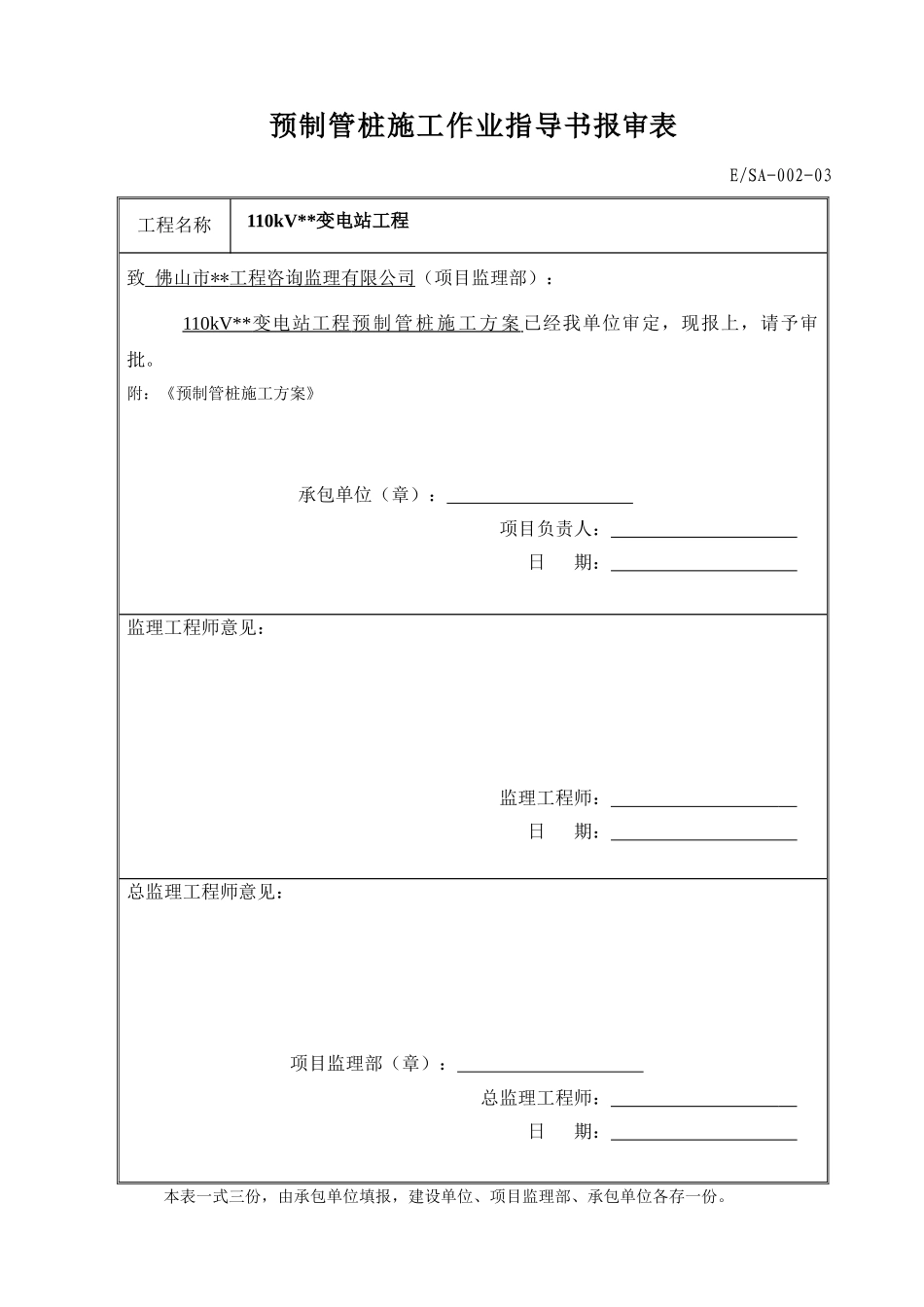

预制管桩施工作业指导书报审表 E/SA-002-03工程名称110kV**变电站工程致 佛山市 ** 工程咨询监理有限公司 （项目监理部）：110kV** 变电站工程 预制管桩施工方案 已经我单位审定，现报上，请予审批。附：《预制管桩施工方案》 承包单位（章）： 项目负责人： 日 期： 监理工程师意见： 监理工程师： 日 期： 总监理工程师意见： 项目监理部（章）： 总监理工程师： 日 期： 本表一式三份，由承包单位填报，建设单位、项目监理部、承包单位各存一份。110kV**变电站工程预制管桩施工方案编写：**审核：**审定：**批准：**广东**电力工程有限公司2025 年 05 月预制管桩施工一、 施工准备1.1 材料1) 钢筋砼预制方桩、预应力管桩的规格、质量必须符合设计和施工法律规范的规定，并有出厂合格证明。2) 接桩用的焊条的牌号、性能必须符合设计要求和有关标准的规定，并应有出厂合格证明。一般宜用结 422 焊条。3) 钢板或角钢的材质、规格因符合设计要求，且应有质保书或检验报告，宜采纳低炭钢。1.2 作业条件1) 应有工程地质资料、桩基施工平面图、桩基施工组织设计或方案。2) 桩基的轴线和标高均应测定完毕，并经过检查，办理了复核签证手续。3) 已排除架空障碍物，在建筑物旧址或杂填土区施工时，应预先进行钎探，在桩位置将探明的旧基础、石块、废铁等障碍物清除和实行其它处理措施。4) 打桩场地附近的建筑物或构筑物，如因震动影响使用安全时，打桩前应会同有关单位实行措施予以有效的处理。5) 场地已碾压平整，其表土承载力满足要求，保证桩基在移动时稳定垂直。雨季施工，必须实行有效的防水措施。6) 根据轴线放出桩位线，用短木桩或短钢筋打好定位桩，并用摆灰作出标志，便于施打。7) 正式施工前必须先打试验桩，数量不少于 2 根，以确定桩长和贯入度，并校验打桩设备、施工工艺及技术措施是否符合要求。二、 操作工艺2.1．桩夹应平稳地夹设在打桩部位，用钢缆拉牢，打桩机的安装，必须根据有关程序或说明书进行。2.2.桩机就位。打桩机就位时，应对准桩位，垂直稳定，确保在施工中不倾斜、移动。2.3.起吊预制桩。先拴好吊桩的钢丝绳及索具，然后应用索具捆绑住桩上端约 50cm 处，起动机器起吊顶制桩，使桩尖对准桩位中心，缓缓放下插入土中。插桩必须平正，其垂直度偏差不得超过 7，打桩的顺序宜按下列原则确定：1) 根据桩的密集程序，打桩顺序可实行从中间向两边对称施打；或从中间向四周施打；或...
