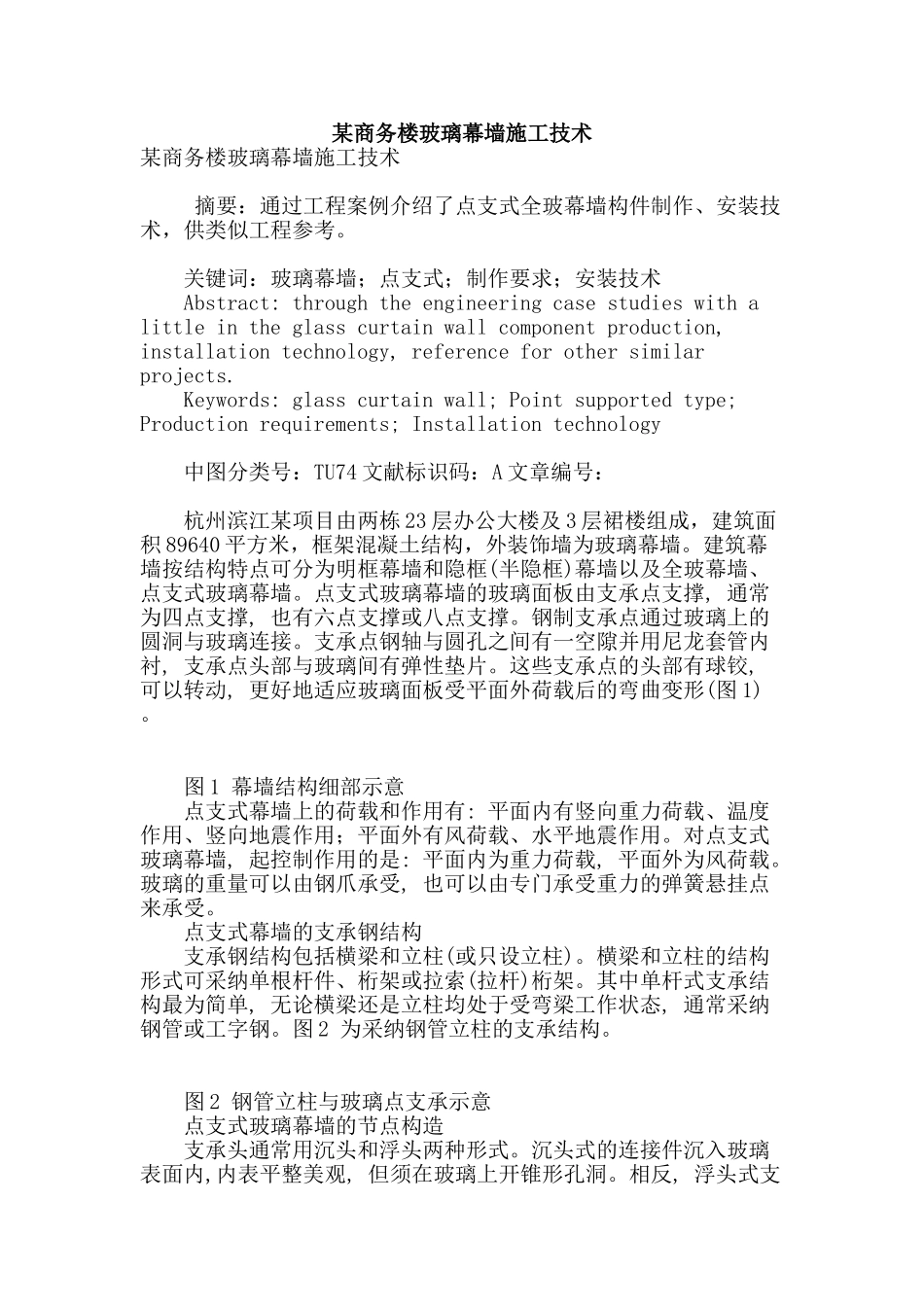

某商务楼玻璃幕墙施工技术

某商务楼玻璃幕墙施工技术某商务楼玻璃幕墙施工技术 摘要：通过工程案例介绍了点支式全玻幕墙构件制作、安装技术，供类似工程参考。 关键词：玻璃幕墙；点支式；制作要求；安装技术 Abstract: through the engineering case studies with a little in the glass curtain wall component production, installation technology, reference for other similar projects. Keywords: glass curtain wall; Point supported type; Production requirements; Installation technology 中图分类号：TU74 文献标识码：A 文章编号： 杭州滨江某项目由两栋 23 层办公大楼及 3 层裙楼组成，建筑面积 89640 平方米，框架混凝土结构，外装饰墙为玻璃幕墙。建筑幕墙按结构特点可分为明框幕墙和隐框(半隐框)幕墙以及全玻幕墙、点支式玻璃幕墙。点支式玻璃幕墙的玻璃面板由支承点支撑, 通常为四点支撑, 也有六点支撑或八点支撑。钢制支承点通过玻璃上的圆洞与玻璃连接。支承点钢轴与圆孔之间有一空隙并用尼龙套管内衬, 支承点头部与玻璃间有弹性垫片。这些支承点的头部有球铰, 可以转动, 更好地适应玻璃面板受平面外荷载后的弯曲变形(图 1) 。 图 1 幕墙结构细部示意 点支式幕墙上的荷载和作用有: 平面内有竖向重力荷载、温度作用、竖向地震作用；平面外有风荷载、水平地震作用。对点支式玻璃幕墙, 起控制作用的是: 平面内为重力荷载, 平面外为风荷载。玻璃的重量可以由钢爪承受, 也可以由专门承受重力的弹簧悬挂点来承受。 点支式幕墙的支承钢结构 支承钢结构包括横梁和立柱(或只设立柱)。横梁和立柱的结构形式可采纳单根杆件、桁架或拉索(拉杆)桁架。其中单杆式支承结构最为简单, 无论横梁还是立柱均处于受弯梁工作状态, 通常采纳钢管或工字钢。图 2 为采纳钢管立柱的支承结构。 图 2 钢管立柱与玻璃点支承示意 点支式玻璃幕墙的节点构造 支承头通常用沉头和浮头两种形式。沉头式的连接件沉入玻璃表面内,内表平整美观, 但须在玻璃上开锥形孔洞。相反, 浮头式支点金属外板凸出玻璃平面外(厚 5～6mm), 玻璃无须开锥形孔, 对玻璃厚度亦无特别要求。 点支式全玻幕墙构件制作技术要求 3.1 玻璃的制作技术要求 (1)玻璃的切角、钻孔等须在钢化前进行, 钻孔直径要大于玻璃板厚,玻璃边长尺寸偏差为±1.0mm,对角线尺寸允许偏差为±2.0mm,钻孔孔位允许偏差为±0.8mm, 孔距允许偏差为±1....
