某国际会展中心安装工程动力系统联动调试方案

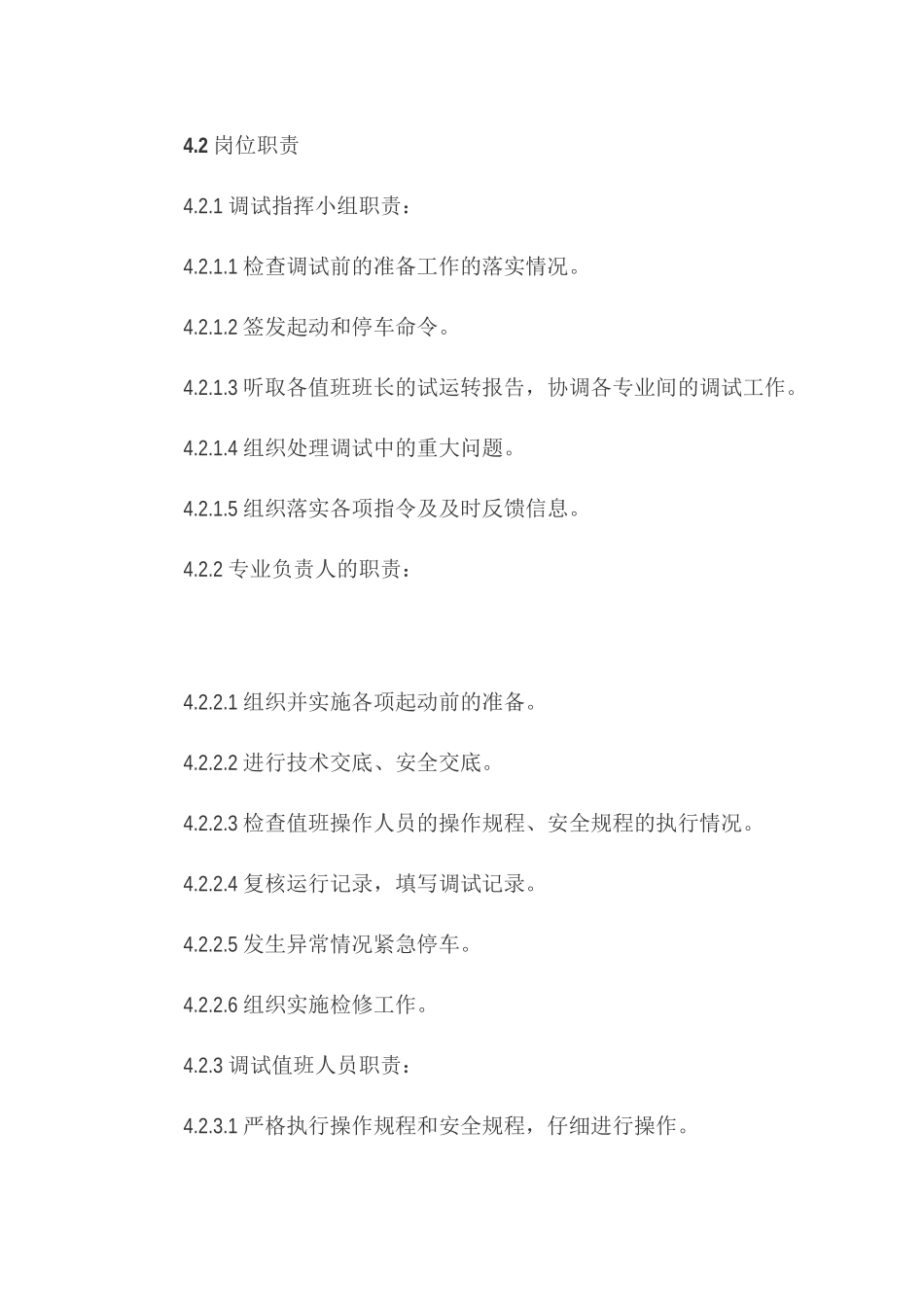

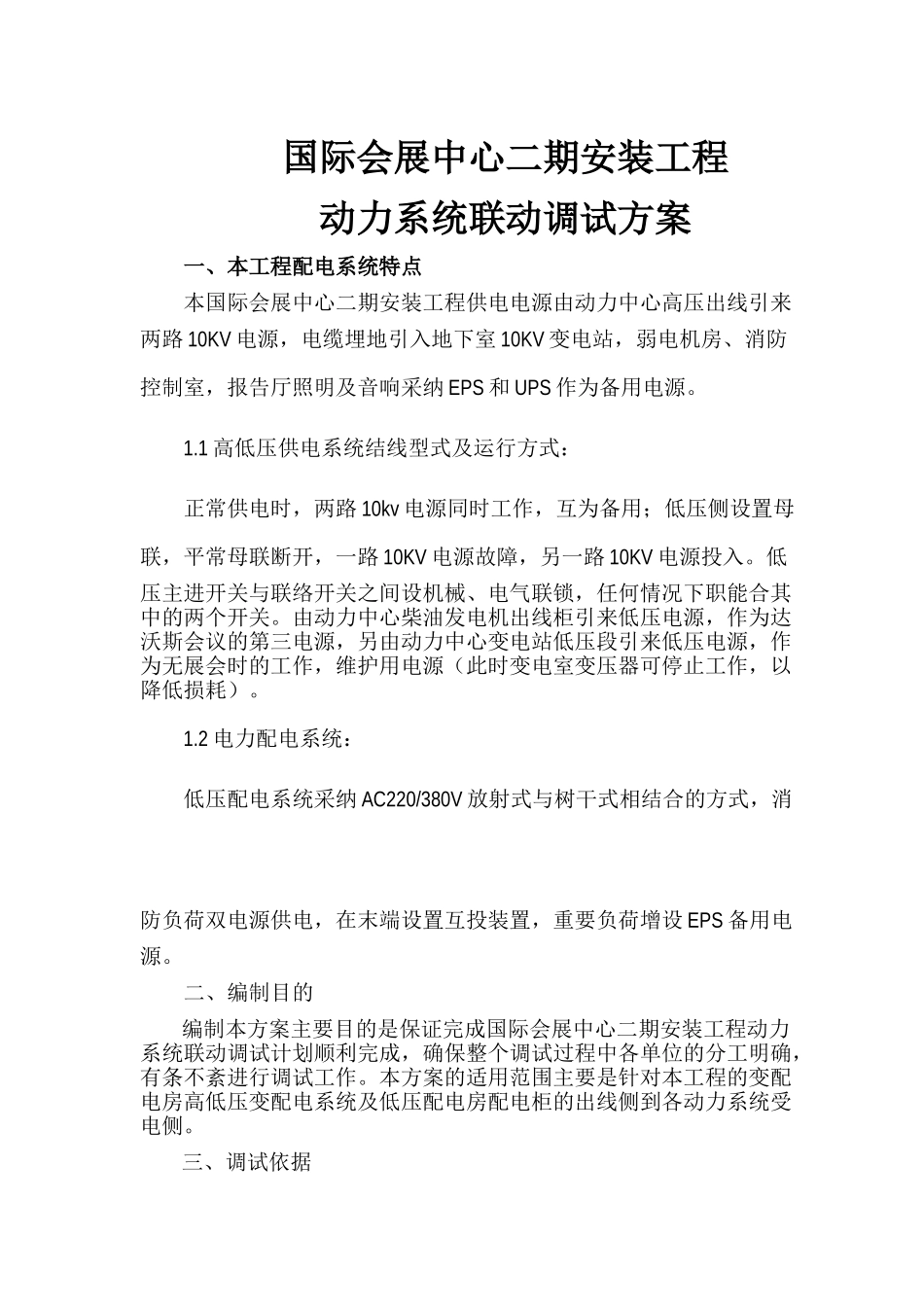

国际会展中心二期安装工程动力系统联动调试方案一、本工程配电系统特点本国际会展中心二期安装工程供电电源由动力中心高压出线引来两路 10KV 电源，电缆埋地引入地下室 10KV 变电站，弱电机房、消防控制室，报告厅照明及音响采纳 EPS 和 UPS 作为备用电源。1.1 高低压供电系统结线型式及运行方式：正常供电时，两路 10kv 电源同时工作，互为备用；低压侧设置母联，平常母联断开，一路 10KV 电源故障，另一路 10KV 电源投入。低压主进开关与联络开关之间设机械、电气联锁，任何情况下职能合其中的两个开关。由动力中心柴油发电机出线柜引来低压电源，作为达沃斯会议的第三电源，另由动力中心变电站低压段引来低压电源，作为无展会时的工作，维护用电源（此时变电室变压器可停止工作，以降低损耗）。1.2 电力配电系统：低压配电系统采纳 AC220/380V 放射式与树干式相结合的方式，消防负荷双电源供电，在末端设置互投装置，重要负荷增设 EPS 备用电源。二、编制目的编制本方案主要目的是保证完成国际会展中心二期安装工程动力系统联动调试计划顺利完成，确保整个调试过程中各单位的分工明确，有条不紊进行调试工作。本方案的适用范围主要是针对本工程的变配电房高低压变配电系统及低压配电房配电柜的出线侧到各动力系统受电侧。三、调试依据3.1 天津市建筑设计院设计的电气专业有关图纸“高低压配电系统系统图、干线图及相关的平面图”。3.2 本工程严格根据以下技术标准及法律规范进行施工及调试《电气装置安装工程电气设备交接试验标准》GB50150-91《电气装置安装工程盘、柜及二次回路接线施工及验收法律规范》GB50171-92《电气装置安装工程电缆线路施工及验收法律规范》GB50168-92《电气装置安装工程低压电器施工及验收法律规范》GB50254-96《建筑工程施工质量验收统一标准》GB50300-2001《建筑电气工程施工质量验收法律规范》GB50303-2025 等。四、调试组织机构图及岗位职责4.1 调试工作机构图4.2 岗位职责4.2.1 调试指挥小组职责：4.2.1.1 检查调试前的准备工作的落实情况。4.2.1.2 签发起动和停车命令。4.2.1.3 听取各值班班长的试运转报告，协调各专业间的调试工作。4.2.1.4 组织处理调试中的重大问题。4.2.1.5 组织落实各项指令及及时反馈信息。4.2.2 专业负责人的职责：4.2.2.1 组织并实施各项起动前的准备。4.2.2.2 进行技术交底、安全交底。4.2.2.3 检查值班操作人员的操作规程、安全规程的执行情况。4....
