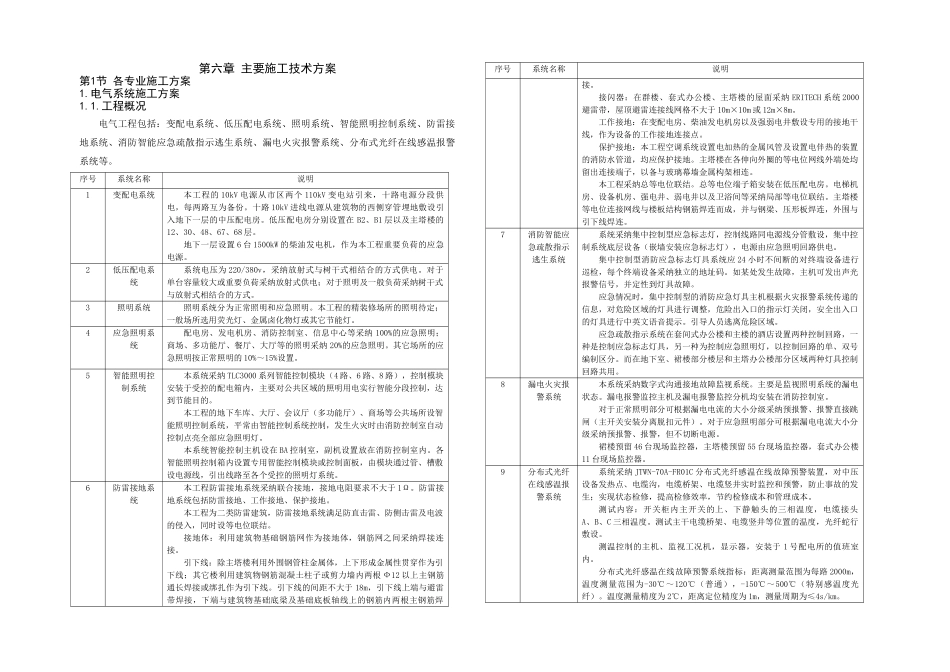

第六章 主要施工技术方案第1节 各专业施工方案1.电气系统施工方案1.1.工程概况电气工程包括：变配电系统、低压配电系统、照明系统、智能照明控制系统、防雷接地系统、消防智能应急疏散指示逃生系统、漏电火灾报警系统、分布式光纤在线感温报警系统等。序号系统名称说明1变配电系统本工程的 10kV 电源从市区两个 110kV 变电站引来，十路电源分段供电，每两路互为备份。十路 10kV 进线电源从建筑物的西侧穿管埋地敷设引入地下一层的中压配电房。低压配电房分别设置在 B2、B1 层以及主塔楼的12、30、48、67、68 层。地下一层设置 6 台 1500kW 的柴油发电机，作为本工程重要负荷的应急电源。2低压配电系统系统电压为 220/380v，采纳放射式与树干式相结合的方式供电。对于单台容量较大或重要负荷采纳放射式供电；对于照明及一般负荷采纳树干式与放射式相结合的方式。3照明系统照明系统分为正常照明和应急照明。本工程的精装修场所的照明待定；一般场所选用荧光灯、金属卤化物灯或其它节能灯。4应急照明系统配电房、发电机房、消防控制室、信息中心等采纳 100%的应急照明；商场、多功能厅、餐厅、大厅等的照明采纳 20%的应急照明。其它场所的应急照明按正常照明的 10%～15%设置。5智能照明控制系统本系统采纳 TLC3000 系列智能控制模块（4 路、6 路、8 路），控制模块安装于受控的配电箱内，主要对公共区域的照明用电实行智能分段控制，达到节能目的。本工程的地下车库、大厅、会议厅（多功能厅）、商场等公共场所设智能照明控制系统，平常由智能控制系统控制，发生火灾时由消防控制室自动控制点亮全部应急照明灯。本系统智能控制主机设在 BA 控制室，副机设置放在消防控制室内。各智能照明控制箱内设置专用智能控制模块或控制面板，由模块通过管、槽敷设电源线，引出线路至各个受控的照明灯系统。6防雷接地系统本工程防雷接地系统采纳联合接地，接地电阻要求不大于 1Ω。防雷接地系统包括防雷接地、工作接地、保护接地。本工程为二类防雷建筑，防雷接地系统满足防直击雷、防侧击雷及电波的侵入，同时设等电位联结。接地体：利用建筑物基础钢筋网作为接地体，钢筋网之间采纳焊接连接。引下线：除主塔楼利用外围钢管柱金属体，上下形成金属性贯穿作为引下线；其它楼利用建筑物钢筋混凝土柱子或剪力墙内两根 Ф12 以上主钢筋通长焊接或绑扎作为引下线。引下线的间距不大于 18m，引下线上端与避雷带焊接，下端与建筑物基础底...
