某大学教学楼工程基坑喷锚支护施工方案

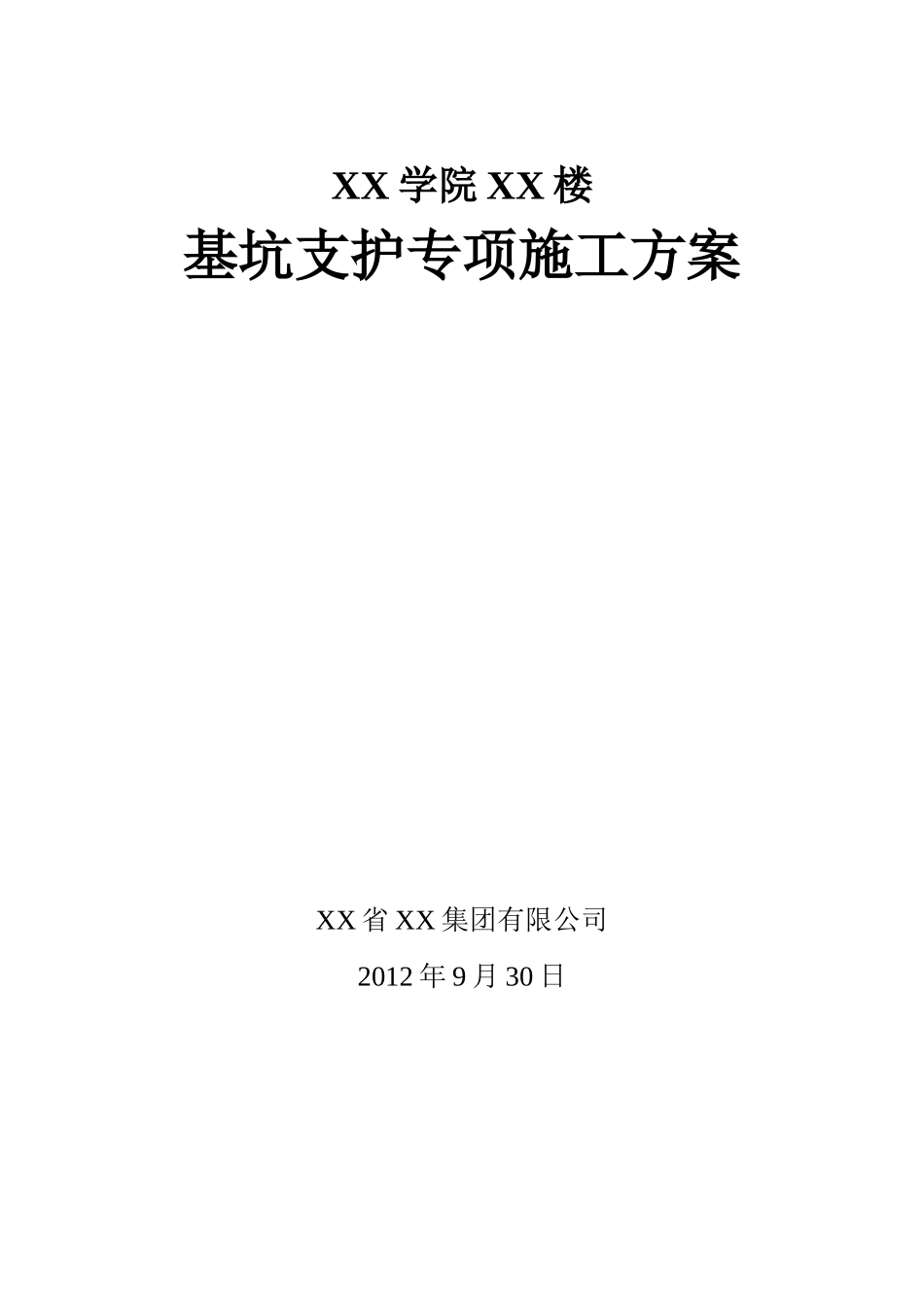

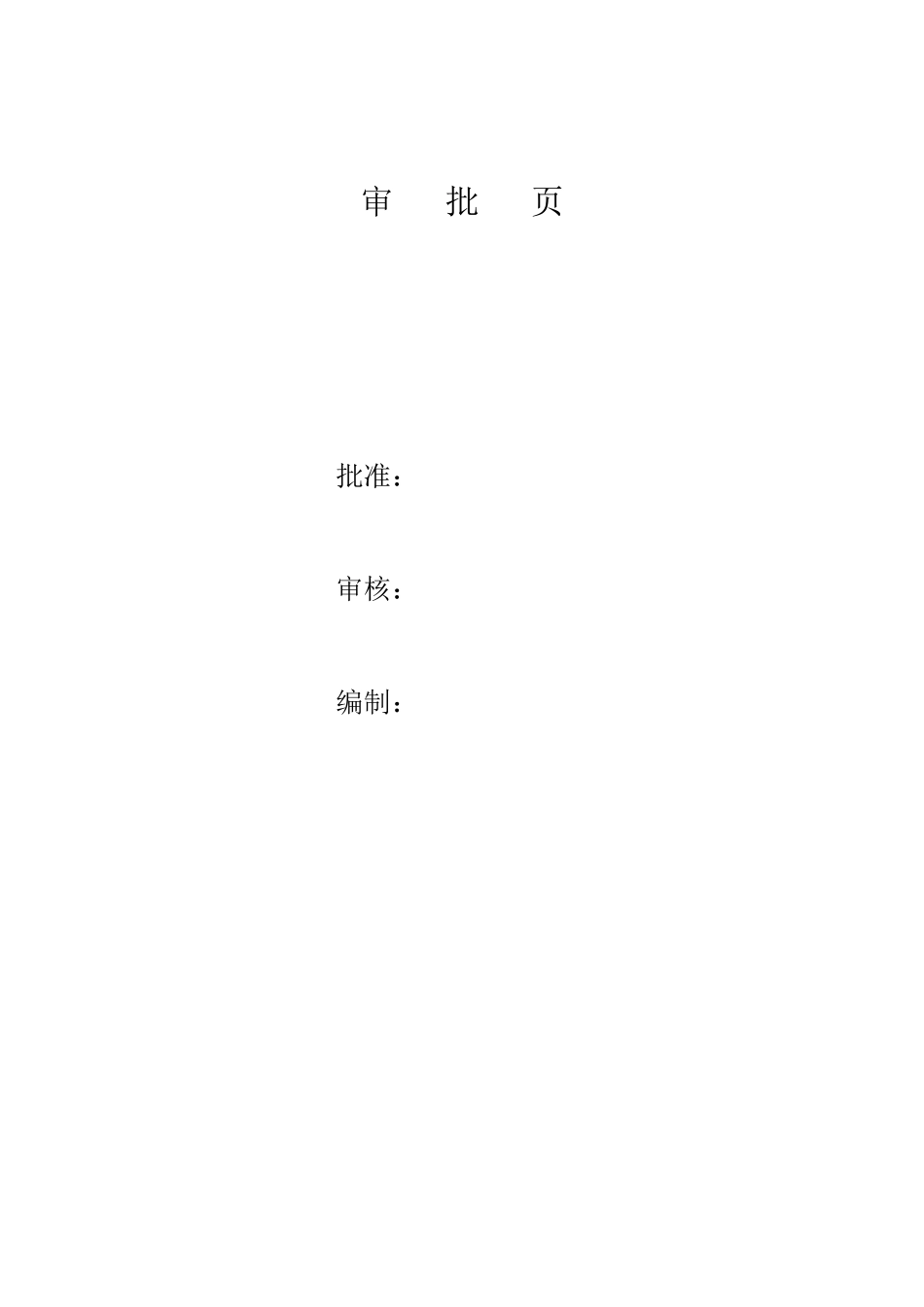

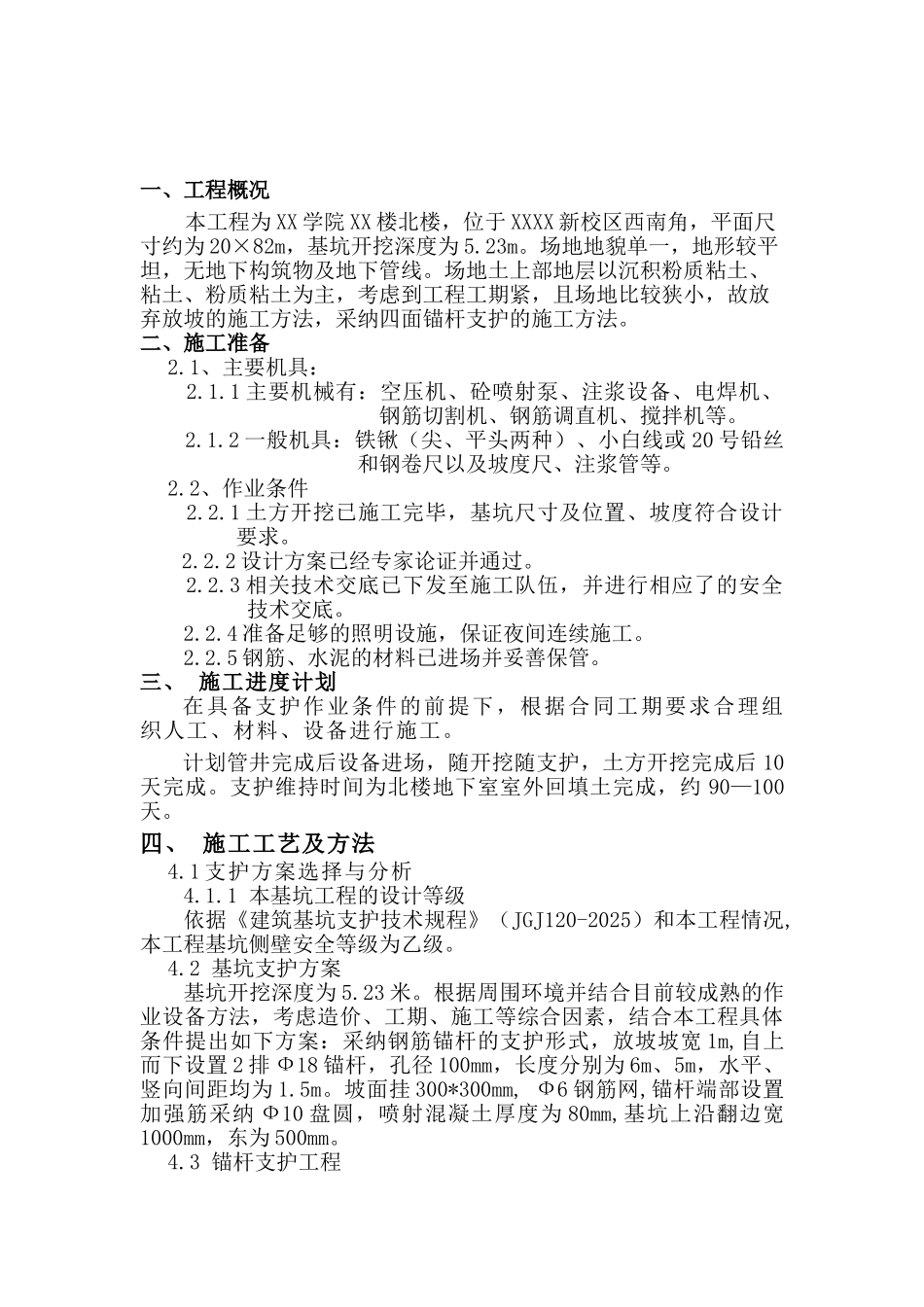

XX 学院 XX 楼基坑支护专项施工方案XX 省 XX 集团有限公司2012 年 9 月 30 日审 批 页批准： 审核： 编制： 一、工程概况本工程为 XX 学院 XX 楼北楼，位于 XXXX 新校区西南角，平面尺寸约为 20×82m，基坑开挖深度为 5.23m。场地地貌单一，地形较平坦，无地下构筑物及地下管线。场地土上部地层以沉积粉质粘土、粘土、粉质粘土为主，考虑到工程工期紧，且场地比较狭小，故放弃放坡的施工方法，采纳四面锚杆支护的施工方法。二、施工准备2.1、主要机具： 2.1.1 主要机械有：空压机、砼喷射泵、注浆设备、电焊机、钢筋切割机、钢筋调直机、搅拌机等。 2.1.2 一般机具：铁锹（尖、平头两种）、小白线或 20 号铅丝和钢卷尺以及坡度尺、注浆管等。2.2、作业条件 2.2.1 土方开挖已施工完毕，基坑尺寸及位置、坡度符合设计要求。 2.2.2 设计方案已经专家论证并通过。 2.2.3 相关技术交底已下发至施工队伍，并进行相应了的安全技术交底。 2.2.4 准备足够的照明设施，保证夜间连续施工。 2.2.5 钢筋、水泥的材料已进场并妥善保管。三、 施工进度计划在具备支护作业条件的前提下，根据合同工期要求合理组织人工、材料、设备进行施工。计划管井完成后设备进场，随开挖随支护，土方开挖完成后 10天完成。支护维持时间为北楼地下室室外回填土完成，约 90—100天。 四、 施工工艺及方法4.1 支护方案选择与分析 4.1.1 本基坑工程的设计等级依据《建筑基坑支护技术规程》（JGJ120-2025）和本工程情况,本工程基坑侧壁安全等级为乙级。4.2 基坑支护方案基坑开挖深度为 5.23 米。根据周围环境并结合目前较成熟的作业设备方法，考虑造价、工期、施工等综合因素，结合本工程具体条件提出如下方案：采纳钢筋锚杆的支护形式，放坡坡宽 1m,自上而下设置 2 排 Ф18 锚杆，孔径 100mm，长度分别为 6m、5m，水平、竖向间距均为 1.5m。坡面挂 300*300mm, Ф6 钢筋网,锚杆端部设置加强筋采纳 Ф10 盘圆，喷射混凝土厚度为 80mm,基坑上沿翻边宽1000mm，东为 500mm。4.3 锚杆支护工程4.3.1 喷射混凝土钢筋网：喷射混凝土标号 C20,配合比按实验报告为准，厚度 80mm，配 Φ10 加强钢筋及 Ф6@300×300 双向钢筋网，钢筋网搭接长度 300mm。4.3.2 锚杆进行支护工艺：顺着土方开挖，分层进行开挖，分层进行支护：4.3.3 挖土：采纳机械挖土，分层开挖。深度、坡度须严格控制，坡面须平整，不得超挖，欠挖...
