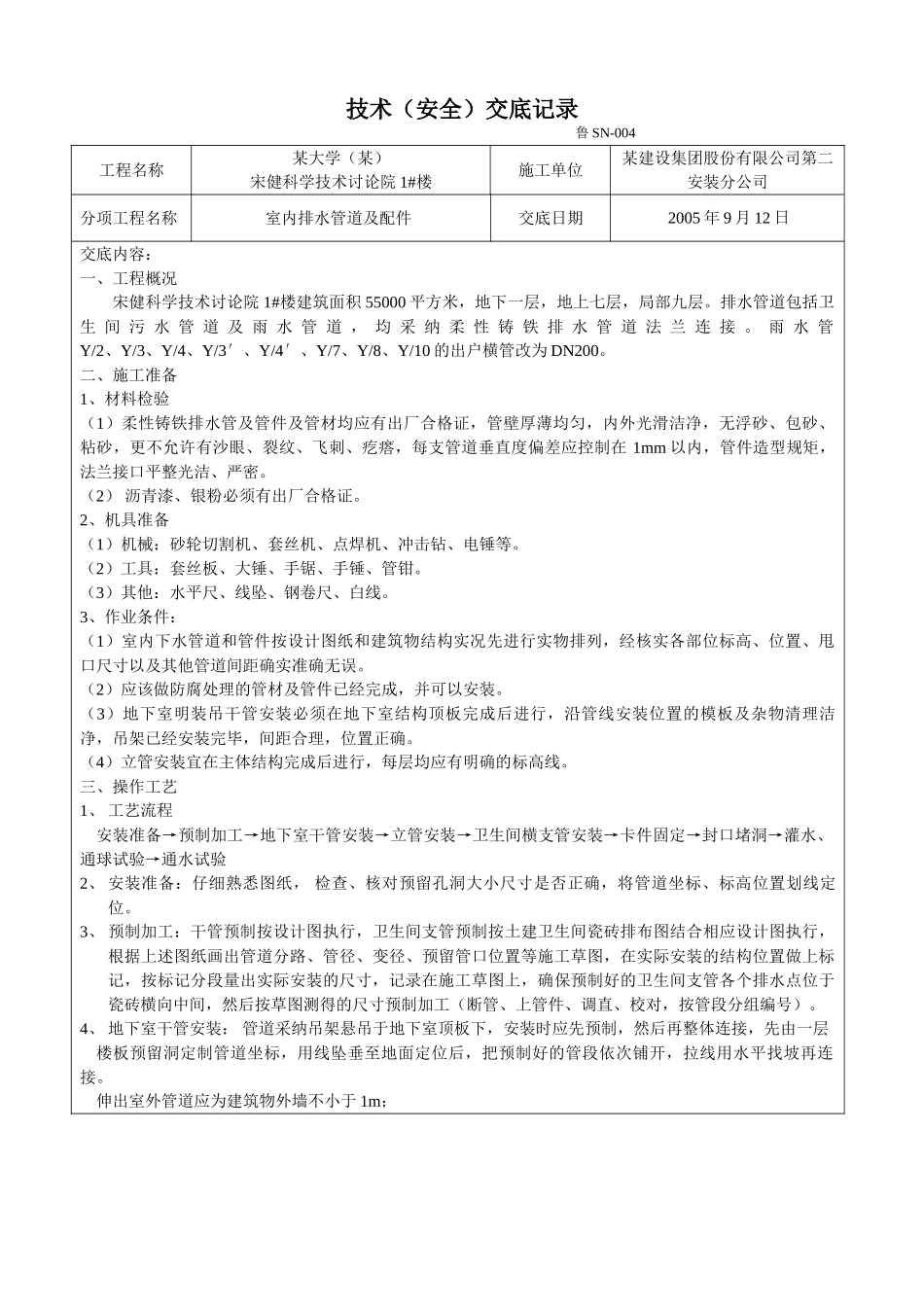

技术（安全）交底记录 鲁 SN-004工程名称某大学（某）宋健科学技术讨论院 1#楼施工单位某建设集团股份有限公司第二安装分公司 分项工程名称室内排水管道及配件交底日期2005 年 9 月 12 日交底内容：一、工程概况宋健科学技术讨论院 1#楼建筑面积 55000 平方米，地下一层，地上七层，局部九层。排水管道包括卫生 间 污 水 管 道 及 雨 水 管 道 ， 均 采 纳 柔 性 铸 铁 排 水 管 道 法 兰 连 接 。 雨 水 管Y/2、Y/3、Y/4、Y/3′、Y/4′、Y/7、Y/8、Y/10 的出户横管改为 DN200。二、施工准备1、材料检验（1）柔性铸铁排水管及管件及管材均应有出厂合格证，管壁厚薄均匀，内外光滑洁净，无浮砂、包砂、粘砂，更不允许有沙眼、裂纹、飞刺、疙瘩，每支管道垂直度偏差应控制在 1mm 以内，管件造型规矩，法兰接口平整光洁、严密。（2） 沥青漆、银粉必须有出厂合格证。2、机具准备（1）机械：砂轮切割机、套丝机、点焊机、冲击钻、电锤等。（2）工具：套丝板、大锤、手锯、手锤、管钳。（3）其他：水平尺、线坠、钢卷尺、白线。3、作业条件：（1）室内下水管道和管件按设计图纸和建筑物结构实况先进行实物排列，经核实各部位标高、位置、甩口尺寸以及其他管道间距确实准确无误。（2）应该做防腐处理的管材及管件已经完成，并可以安装。（3）地下室明装吊干管安装必须在地下室结构顶板完成后进行，沿管线安装位置的模板及杂物清理洁净，吊架已经安装完毕，间距合理，位置正确。（4）立管安装宜在主体结构完成后进行，每层均应有明确的标高线。三、操作工艺1、 工艺流程安装准备→预制加工→地下室干管安装→立管安装→卫生间横支管安装→卡件固定→封口堵洞→灌水、通球试验→通水试验2、 安装准备：仔细熟悉图纸， 检查、核对预留孔洞大小尺寸是否正确，将管道坐标、标高位置划线定位。3、 预制加工：干管预制按设计图执行，卫生间支管预制按土建卫生间瓷砖排布图结合相应设计图执行，根据上述图纸画出管道分路、管径、变径、预留管口位置等施工草图，在实际安装的结构位置做上标记，按标记分段量出实际安装的尺寸，记录在施工草图上，确保预制好的卫生间支管各个排水点位于瓷砖横向中间，然后按草图测得的尺寸预制加工（断管、上管件、调直、校对，按管段分组编号）。4、 地下室干管安装： 管道采纳吊架悬吊于地下室顶板下，安装时应先预制，然后再整体连接，先由一层楼板预留洞定制管道坐标，用...
