某大门石材幕墙设计计算书

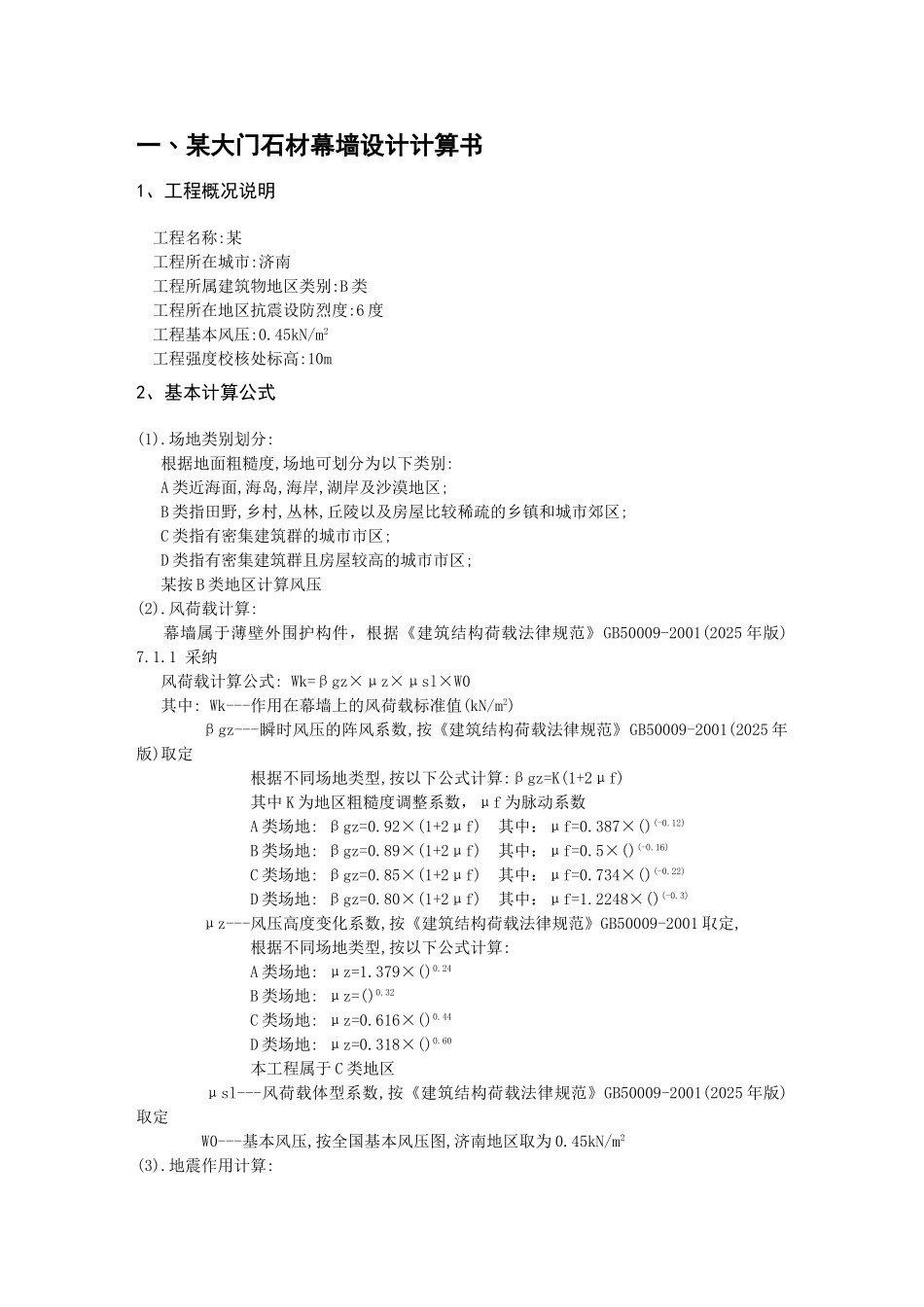

一﹑某大门石材幕墙设计计算书1、工程概况说明 工程名称:某 工程所在城市:济南 工程所属建筑物地区类别:B 类 工程所在地区抗震设防烈度:6 度 工程基本风压:0.45kN/m2 工程强度校核处标高:10m 2、基本计算公式(1).场地类别划分: 根据地面粗糙度,场地可划分为以下类别: A 类近海面,海岛,海岸,湖岸及沙漠地区; B 类指田野,乡村,丛林,丘陵以及房屋比较稀疏的乡镇和城市郊区; C 类指有密集建筑群的城市市区; D 类指有密集建筑群且房屋较高的城市市区; 某按 B 类地区计算风压(2).风荷载计算: 幕墙属于薄壁外围护构件，根据《建筑结构荷载法律规范》GB50009-2001(2025 年版) 7.1.1 采纳 风荷载计算公式: Wk=βgz×μz×μsl×W0 其中: Wk---作用在幕墙上的风荷载标准值(kN/m2) βgz---瞬时风压的阵风系数,按《建筑结构荷载法律规范》GB50009-2001(2025 年版)取定 根据不同场地类型,按以下公式计算:βgz=K(1+2μf) 其中 K 为地区粗糙度调整系数，μf 为脉动系数 A 类场地: βgz=0.92×(1+2μf) 其中：μf=0.387×()(-0.12) B 类场地: βgz=0.89×(1+2μf) 其中：μf=0.5×()(-0.16) C 类场地: βgz=0.85×(1+2μf) 其中：μf=0.734×()(-0.22) D 类场地: βgz=0.80×(1+2μf) 其中：μf=1.2248×()(-0.3) μz---风压高度变化系数,按《建筑结构荷载法律规范》GB50009-2001 取定, 根据不同场地类型,按以下公式计算: A 类场地: μz=1.379×()0.24 B 类场地: μz=()0.32 C 类场地: μz=0.616×()0.44 D 类场地: μz=0.318×()0.60 本工程属于 C 类地区 μsl---风荷载体型系数,按《建筑结构荷载法律规范》GB50009-2001(2025 年版)取定 W0---基本风压,按全国基本风压图,济南地区取为 0.45kN/m2(3).地震作用计算: qEAk=βE×αmax×GAK 其中: qEAk---水平地震作用标准值 βE---动力放大系数,按 5.0 取定 αmax---水平地震影响系数最大值,按相应设防烈度取定: 6 度: αmax=0.04 7 度: αmax=0.08 8 度: αmax=0.16 9 度: αmax=0.32 济南地区设防烈度为 6 度,根据本地区的情况,故取 αmax=0.04 GAK---幕墙构件的自重(N/m2)(4).荷载组合: 结构设计时，根据构件受力特点，荷载或作用的情况和产生的应力(内力)作用方向，选用最不利的组合，荷载和效应组合设计值按下式采纳： γGSG+γwψwSw+γEψESE+γTψTST 各项分别为永久荷载：重力；可变荷载：风荷载、温...
