某屋顶钢结构工程施工组织设计VIP专享

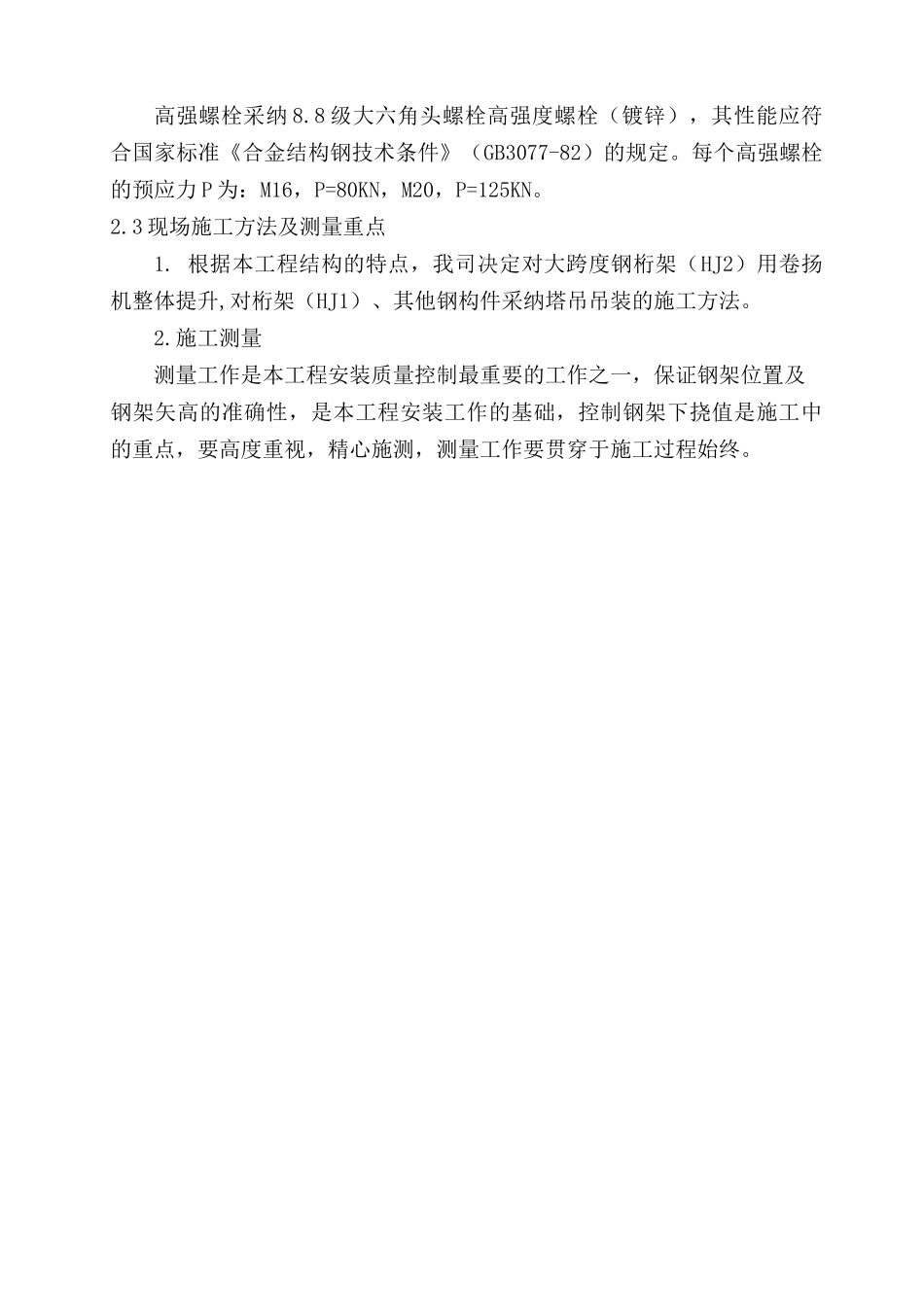

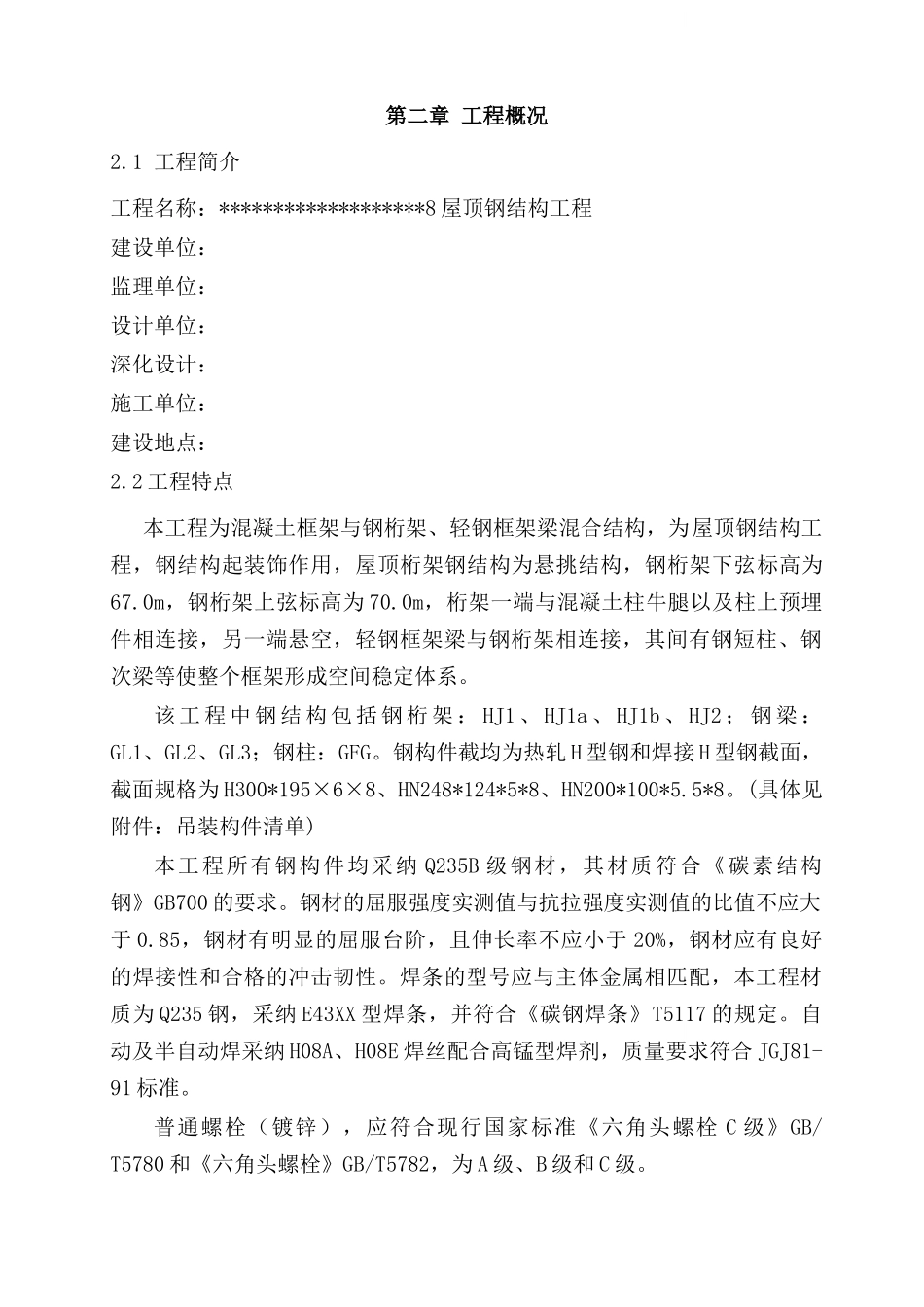

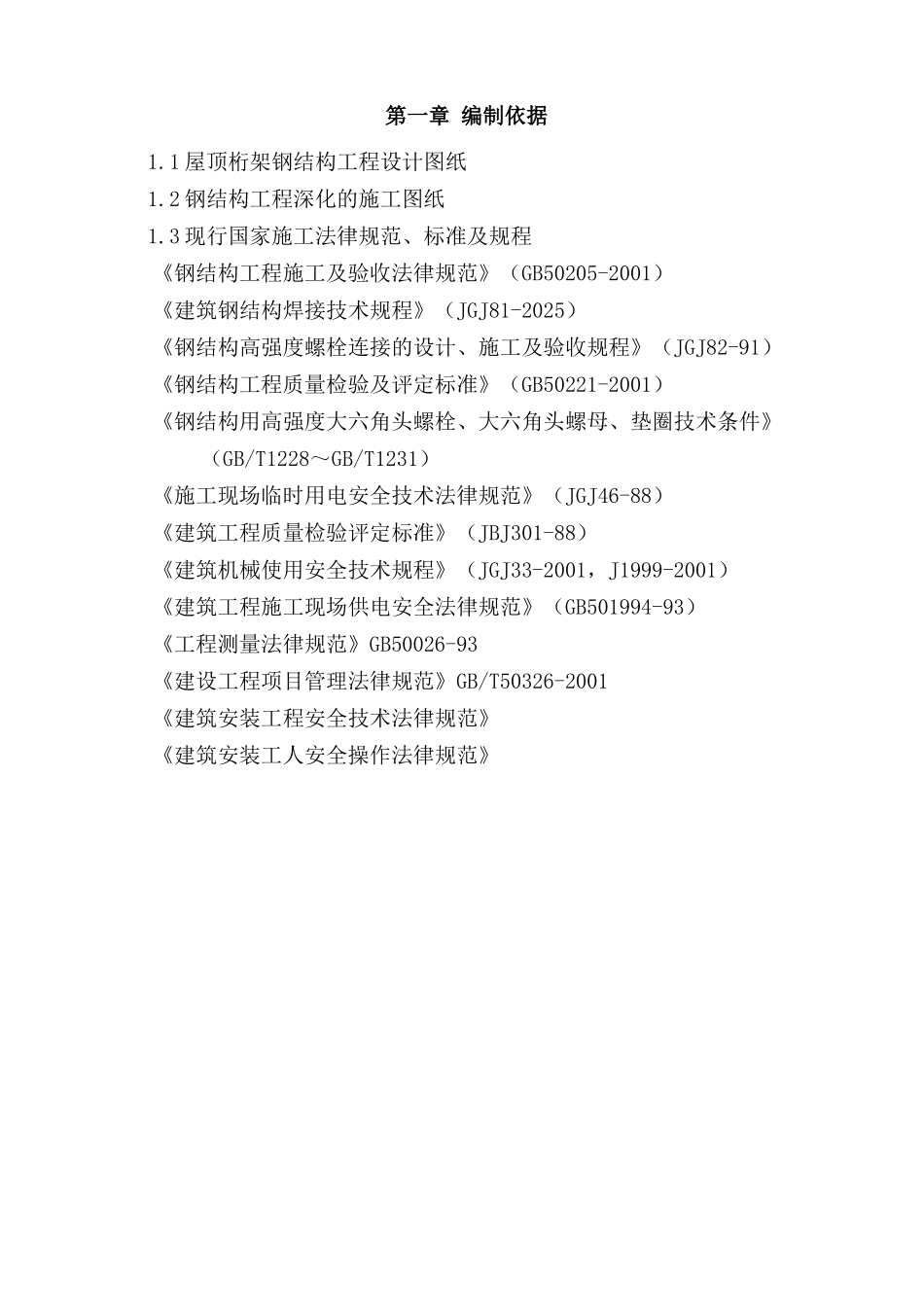

第一章 编制依据1.1 屋顶桁架钢结构工程设计图纸1.2 钢结构工程深化的施工图纸1.3 现行国家施工法律规范、标准及规程《钢结构工程施工及验收法律规范》（GB50205-2001）《建筑钢结构焊接技术规程》（JGJ81-2025）《钢结构高强度螺栓连接的设计、施工及验收规程》（JGJ82-91）《钢结构工程质量检验及评定标准》（GB50221-2001）《钢结构用高强度大六角头螺栓、大六角头螺母、垫圈技术条件》（GB/T1228～GB/T1231）《施工现场临时用电安全技术法律规范》（JGJ46-88）《建筑工程质量检验评定标准》（JBJ301-88）《建筑机械使用安全技术规程》（JGJ33-2001，J1999-2001）《建筑工程施工现场供电安全法律规范》（GB501994-93）《工程测量法律规范》GB50026-93《建设工程项目管理法律规范》GB/T50326-2001《建筑安装工程安全技术法律规范》《建筑安装工人安全操作法律规范》第二章 工程概况2.1 工程简介工程名称：*******************8 屋顶钢结构工程建设单位： 监理单位： 设计单位： 深化设计： 施工单位： 建设地点： 2.2 工程特点本工程为混凝土框架与钢桁架、轻钢框架梁混合结构，为屋顶钢结构工程，钢结构起装饰作用，屋顶桁架钢结构为悬挑结构，钢桁架下弦标高为67.0m，钢桁架上弦标高为 70.0m，桁架一端与混凝土柱牛腿以及柱上预埋件相连接，另一端悬空，轻钢框架梁与钢桁架相连接，其间有钢短柱、钢次梁等使整个框架形成空间稳定体系。该 工 程 中 钢 结 构 包 括 钢 桁 架 ： HJ1 、 HJ1a 、 HJ1b 、 HJ2 ； 钢 梁 ：GL1、GL2、GL3；钢柱：GFG。钢构件截均为热轧 H 型钢和焊接 H 型钢截面，截面规格为 H300*195×6×8、HN248*124*5*8、HN200*100*5.5*8。(具体见附件：吊装构件清单)本工程所有钢构件均采纳 Q235B 级钢材，其材质符合《碳素结构钢》GB700 的要求。钢材的屈服强度实测值与抗拉强度实测值的比值不应大于 0.85，钢材有明显的屈服台阶，且伸长率不应小于 20%，钢材应有良好的焊接性和合格的冲击韧性。焊条的型号应与主体金属相匹配，本工程材质为 Q235 钢，采纳 E43XX 型焊条，并符合《碳钢焊条》T5117 的规定。自动及半自动焊采纳 H08A、H08E 焊丝配合高锰型焊剂，质量要求符合 JGJ81-91 标准。普通螺栓（镀锌），应符合现行国家标准《六角头螺栓 C 级》GB/T5780 和《六角头螺栓》GB/T5782，为 A 级、B 级和 C 级。高强螺栓采纳 8.8 级大六角头螺栓高强度螺栓...
