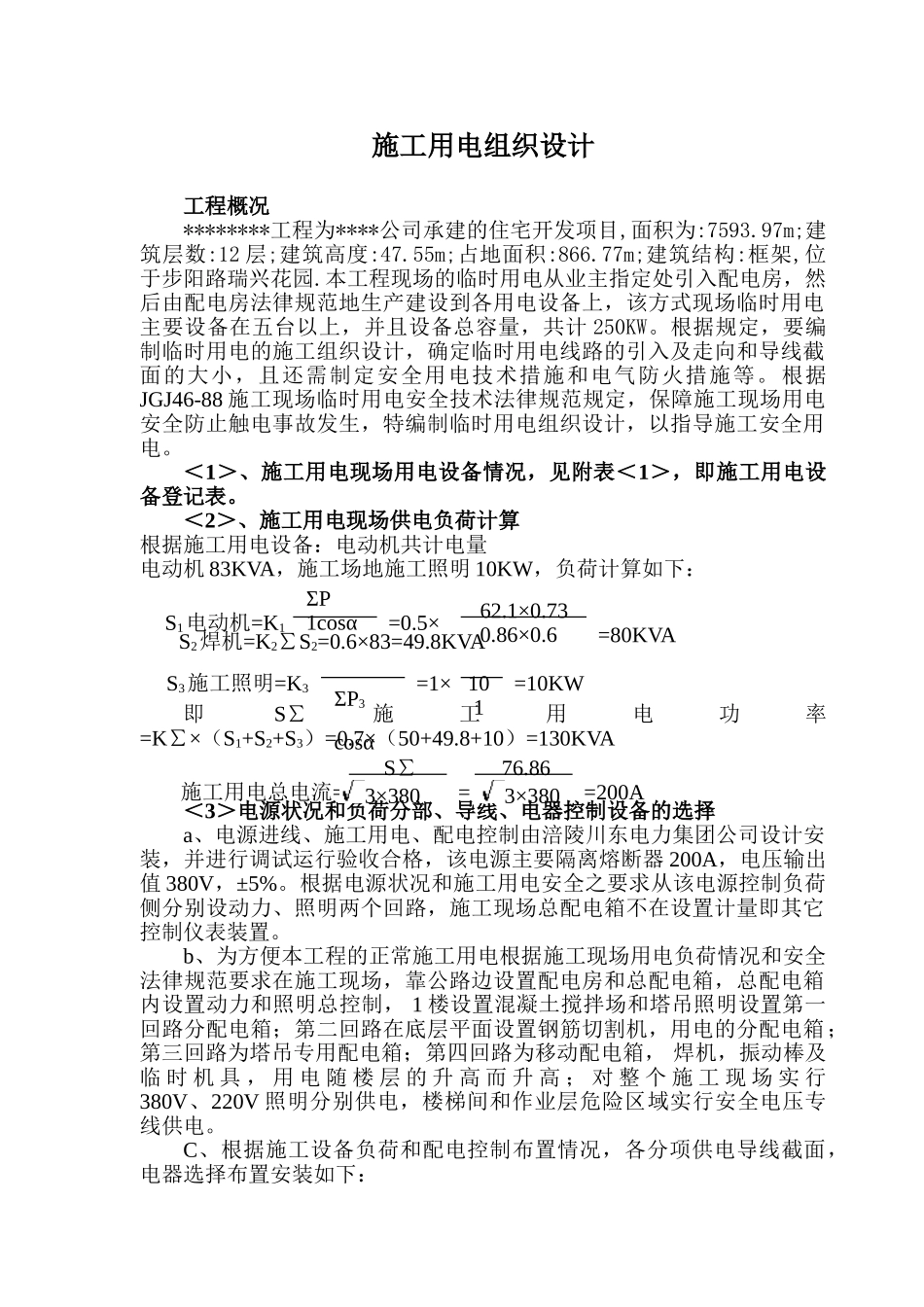

施工用电组织设计工程概况********工程为****公司承建的住宅开发项目,面积为:7593.97m;建筑层数:12 层;建筑高度:47.55m;占地面积:866.77m;建筑结构:框架,位于步阳路瑞兴花园.本工程现场的临时用电从业主指定处引入配电房，然后由配电房法律规范地生产建设到各用电设备上，该方式现场临时用电主要设备在五台以上，并且设备总容量，共计 250KW。根据规定，要编制临时用电的施工组织设计，确定临时用电线路的引入及走向和导线截面的大小，且还需制定安全用电技术措施和电气防火措施等。根据JGJ46-88 施工现场临时用电安全技术法律规范规定，保障施工现场用电安全防止触电事故发生，特编制临时用电组织设计，以指导施工安全用电。＜1＞、施工用电现场用电设备情况，见附表＜1＞，即施工用电设备登记表。＜2＞、施工用电现场供电负荷计算根据施工用电设备：电动机共计电量电动机 83KVA，施工场地施工照明 10KW，负荷计算如下：S2焊机=K2∑S2=0.6×83=49.8KVA即S∑施工用电功率=K∑×（S1+S2+S3）=0.7×（50+49.8+10）=130KVA＜3＞电源状况和负荷分部、导线、电器控制设备的选择a、电源进线、施工用电、配电控制由涪陵川东电力集团公司设计安装，并进行调试运行验收合格，该电源主要隔离熔断器 200A，电压输出值 380V，±5%。根据电源状况和施工用电安全之要求从该电源控制负荷侧分别设动力、照明两个回路，施工现场总配电箱不在设置计量即其它控制仪表装置。b、为方便本工程的正常施工用电根据施工现场用电负荷情况和安全法律规范要求在施工现场，靠公路边设置配电房和总配电箱，总配电箱内设置动力和照明总控制， 1 楼设置混凝土搅拌场和塔吊照明设置第一回路分配电箱；第二回路在底层平面设置钢筋切割机，用电的分配电箱；第三回路为塔吊专用配电箱；第四回路为移动配电箱， 焊机，振动棒及临 时 机 具 ， 用 电 随 楼 层 的 升 高 而 升 高 ； 对 整 个 施 工 现 场 实 行380V、220V 照明分别供电，楼梯间和作业层危险区域实行安全电压专线供电。C、根据施工设备负荷和配电控制布置情况，各分项供电导线截面，电器选择布置安装如下：S1电动机=K1ΣP1cosα=0.5×62.1×0.730.86×0.6=80KVAS3施工照明=K3ΣP3cosα=1× 101=10KW施工用电总电流=S∑3×380=76.863×380=200A一、总配电线路导线截面，电器选择安装总配电箱设置：ROT-200溶断器作电源隔离，总自动空气开关： D210-250/330 一台，D210-100/330 分路...
