某工程脚手架工程施工组织设计

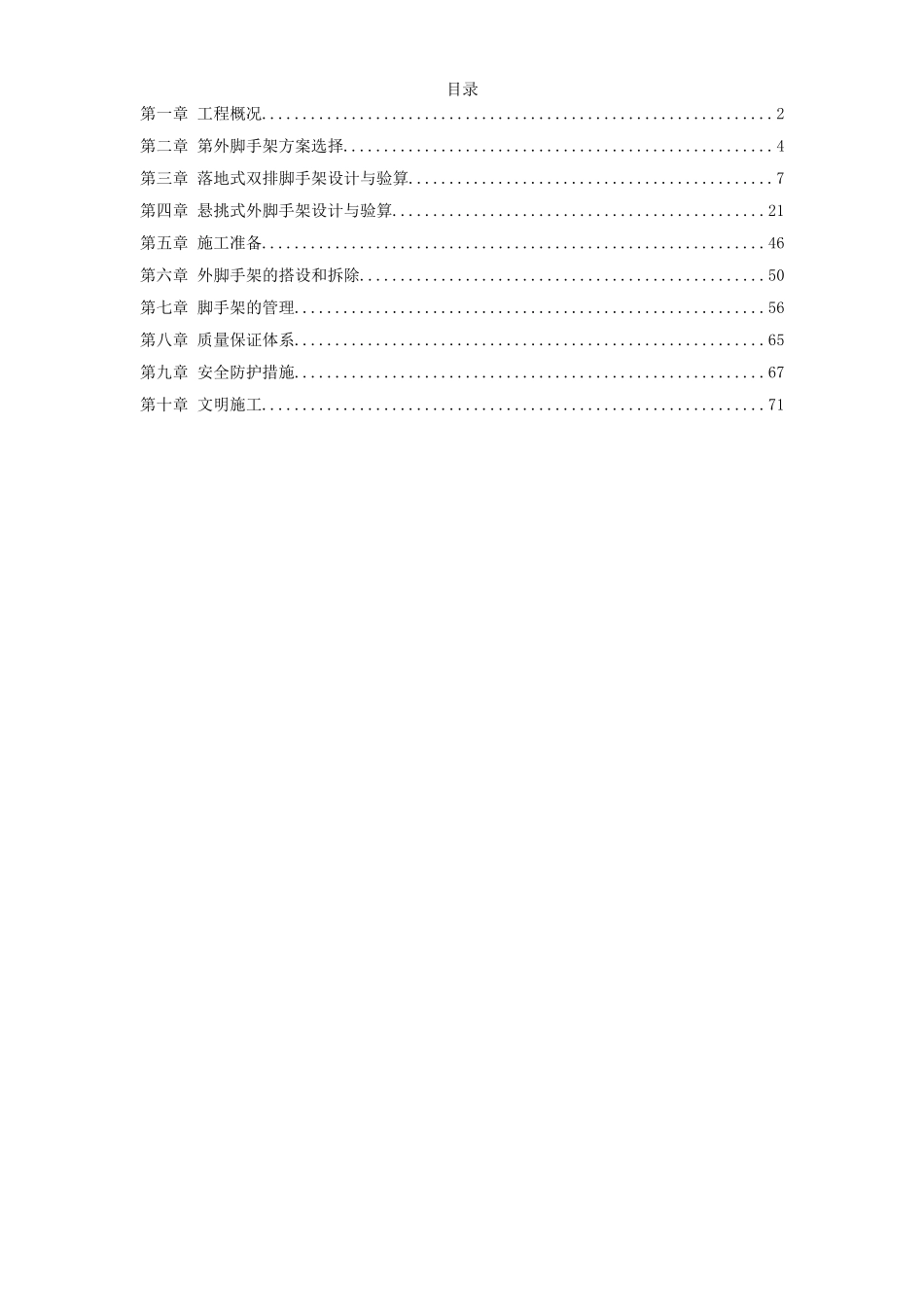

目录第一章 工程概况...............................................................2第二章 第外脚手架方案选择.....................................................4第三章 落地式双排脚手架设计与验算.............................................7第四章 悬挑式外脚手架设计与验算..............................................21第五章 施工准备..............................................................46第六章 外脚手架的搭设和拆除..................................................50第七章 脚手架的管理..........................................................56第八章 质量保证体系..........................................................65第九章 安全防护措施..........................................................67第十章 文明施工..............................................................71工程概况一、工程简介杭州**大厦是由杭州**房地产开发有限公司投资兴建的集商场、办公、住宅于一体的综合性商业房产开发项目。工程位于杭州市**区**大道**#地块，杭州火车站附近，地理位置显著。工程占地面积 12135 平方米，包括一幢办公楼、三幢酒店式写字楼及商场裙房等 5 个单体组成，框架剪力墙结构，建筑造型十分丰富，地下结构 2 层，地上最高 24 层，总建筑面积 73532 平方米。二、建筑物基本情况㈠．楼层平面情况 建筑物结构造型丰富，地上裙房结构平面极不规则，由很多弧线组成，对外脚手架的搭设提出了很高的要求。地下结构平面除北侧及西侧分别为东西走向和南北走向外，其余均存在不同变化。地下室部分轴线间距主要为三种：8400mm 、8200mm 、7600mm 。从地上五层开始，办公楼及酒店式写字楼为标准层，平面布置由东向西高低布置。㈡．楼层立面情况 该建筑物楼层主要有三种层高（3.0m、3.6m、5.0m），办公楼标准层高 3.6m，3 幢酒店式写字楼标准层高均为 3.0m，裙房和办公楼及酒店式写字楼 1～3 层层高位5.0m。地下二层标高为 8.200m， 办公楼高 100.77m，3 幢酒店式写字楼从东向西分别高 76.15m、67.15m、58.15m，其中酒店式写字楼第四层均为结构转换层（层高 2.2m）。表1-1 楼层层高变化表裙房 A 楼 B 楼 C 楼办公楼楼层层高楼层层高楼层层高楼层层高楼层层高-2F 3.95m -2F 3.95 m -2F 3.95 m -2F 3.95 m -2F 3.95 m -1F...
